原理图设计输入法采用直接编辑电路原理图方式，按逻辑功能将设计中的各元器件及模块连接起来。原理图设计方式虽然效率比较低，但当系统对时间特性要求较高时，一般采用原理图设计方式。原理图设计输入方式的具体设计步骤如下：

1）新建工程项目。

按照3.3.2章节流程，根据新建工程向导创建一个工程项目。

2）新建原理图设计文件。

单击File→New命令，在弹出的对话框中，选择Block Diagram/Schematic File，建立一个空的原理图文件，如图5-6所示。图中带有网格线的区域即原理图绘图区，用户可在此区域调用器件进行原理图的绘制。

图5-6　原理图编辑器界面

元件的调用有两种方法，一种是在网格区域双击鼠标左键，弹出如图5-7所示的对话框，在左边Name空白栏中可直接输入元件名称，如输入and2，则在网格区域出现相应的两输入与门器件，然后单击OK按钮即可调入所需元件，若一次调入多个相同元件，可选择Repeat-Insert mode选项。第二种方法是在编辑窗口单击鼠标右键，在弹出的快捷菜单中选择Insert→Symbol命令，弹出如图5-7所示的器件选择界面，单击Name下的浏览按钮，找到基本元件库路径为D：/altera/13.1/quartus/libraries/primitives/logic项，弹出如图5-8所示的界面，选择需要的元件，然后单击OK按钮，即可调入相应的元件。

图5-7　器件选择界面

图5-8　器件库界面(www.daowen.com)

下面以两输入与门为例简要说明原理图输入方法。首先参考上述步骤调入元件input、output、and2，并放置到合适位置，用单击鼠标左键并拖动鼠标的方法连接好电路，如图5-9所示。

图5-9　与门电路

选择元器件并双击pin_name引脚，修改各引脚名称，或直接双击元件后弹出如图5-10所示的对话框，在此对话框中的General标签页Pin name（S）中分别输入各引脚名为a、b、Y。修改后如图5-11所示。

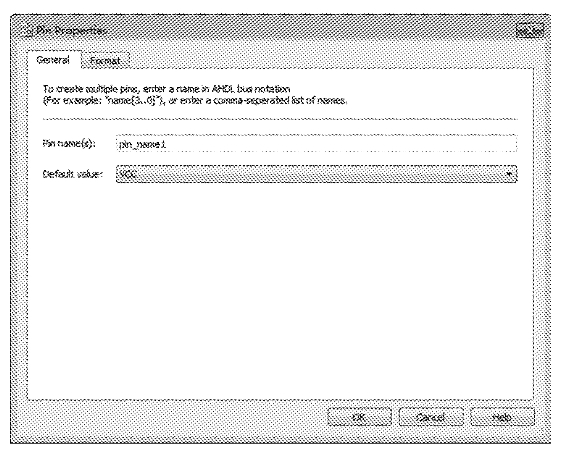

图5-10　引脚属性对话框

图5-11　输入引脚名

3）保存绘制的原理图并编译。

选择菜单File→Save as命令，将文件保存到刚建立的工程中去，文件名为shelen.bdf。

选择菜单Processing→Start Compilation命令进行编译。编译的过程中要注意工程管理框下方的Processing栏中的编译信息。如果工程文件中有错误，此栏就会显示出来，修改完并编译成功后将弹出编译完成窗口。
