复位是单片机的初始化操作，其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。RST引脚是复位信号输入端，只需在RST引脚加上大于2个机器周期（24个时钟振荡周期）的高电平就可使MCS-51单片机复位。除PC之外，复位操作还对其他一些寄存器有影响。

MCS-51单片机的复位是由外部的复位电路实现的。复位电路通常采用上电自动复位和按键手动电平复位两种方式。

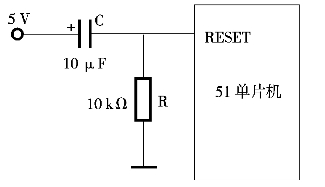

最简单的上电自动复位电路如图4-6所示。对于CMOS型单片机，由于在RST引脚内部有一个下拉电阻，故可将电阻R去掉，而将电容C选为10～22μF。

图4-6　上电自动复位电路(www.daowen.com)

上电自动复位是通过外部RC电路加至RST引脚一个短的高电平信号，此信号随着Vcc对电容C的充电过程而逐渐回落，即RST引脚上的高电平持续时间取决于电容C的充电时间，因此为保证系统能可靠地复位，RST引脚上的高电平必须维持足够长的时间。若使用频率为6 MHz的晶振，则复位信号持续时间应超过4μs才能完成复位操作。

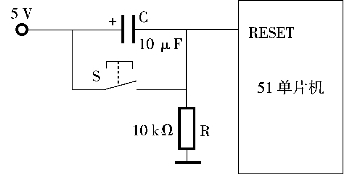

按键手动电平复位是通过RST端经电阻与电源Vcc接通来实现，具体电路如图4-7所示。当时钟频率选用6 MHz时，C的典型取值为10μF，R的取值为10 kΩ。

图4-7　按键手动电平复位电路
