要掌握MCS-51单片机，应首先了解MCS-51单片机的引脚，熟悉并牢记各引脚的功能。MCS-51系列单片机中各种型号芯片的引脚是互相兼容的。目前MCS-51单片机多采用40个引脚的塑料双列直插式封装（Plastic Dual In-line Package，PDIP）方式，如图4-2所示。

这里以图4-2双列直插式封装为例，介绍MCS-51系统单片机芯片的引脚功能。

Pin1～Pin8：P1.0～P1.7输入/输出脚。

Pin9：RST/Vp：复位信号复用脚。当8051通电时，时钟电路开始工作，在RST引脚上出现24个时钟周期以上的高电平，系统即初始复位。

Pinl0～Pin17：P3.0～P3.7输入/输出脚，每个引脚都有第二功能。

Pin18：时钟XTAL2脚，片内振荡电路的输出端。

Pin19：时钟XTAL1脚，片内振荡电路的输入端。

Pin20：接地脚。

Pin21～Pin28：P2.0～P2.7输入/输出脚。

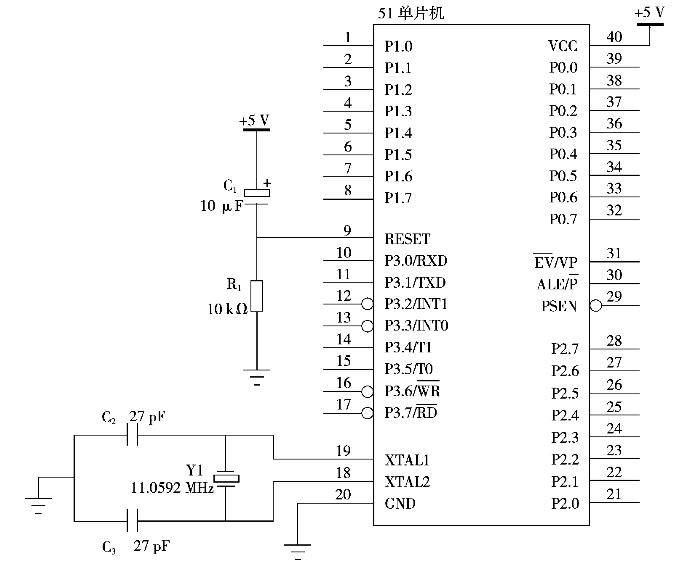

图4-1　MCS-51单片机最小系统(www.daowen.com)

Pin29：脚。当访问外部程序存储器时，此引脚输出负脉冲选通信号，PC的16位地址数据将出现在P0和P2口上。当P0上的第8位地址锁存后，外部程序存储器

则把指令数据放到P0口上，由CPU读入并执行。

Pin30：当访问外部数据存储器时，ALE（地址锁存）的输出用于锁存地址的低位字节。

在访问内部程序存储器时，ALE端将输出一个1/6时钟频率的脉冲信号。这个信号可以用于识别单片机是否工作，也可以当作一个时钟向外输出。

当访问外部程序存储器时，ALE会跳过一个脉冲。如果单片机的存储器是EPROM型，则在编程期间将用于输入编程脉冲。

Pin31：为程序存储器的内外部选通信号线。8051和8751单片机内置有4KB的程序存储器，当EA为高电平并且程序地址小于4KB时，读取内部程序存储器指令数据；而超过4KB地址则读取外部指令数据。

Pin39～Pin32：P0.0～P0.7输入/输出脚。

Pin40：正电源脚。正常工作或向片内EPROM下载程序时，接+5V电源。

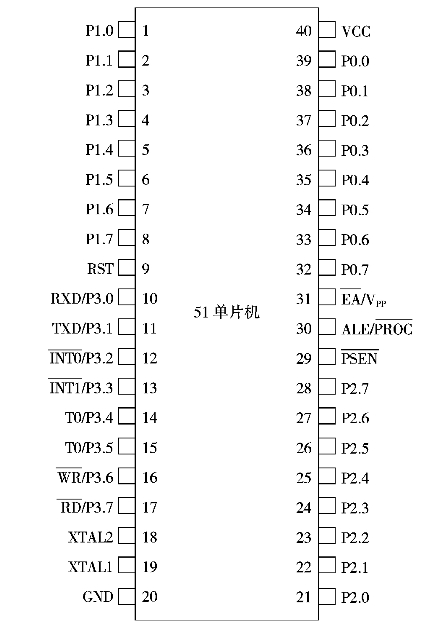

图4-2　PDIP封装及引脚
