(1)软件安装。

双击运行“QuartusSetup-13.1.0.162.exe”文件,进入如图3-35所示的Quartus软件的安装引导界面,按照安装提示逐步完成安装。需要注意的是,安装路径中不能出现中文、空格以及特殊字符等,如图3-36所示。

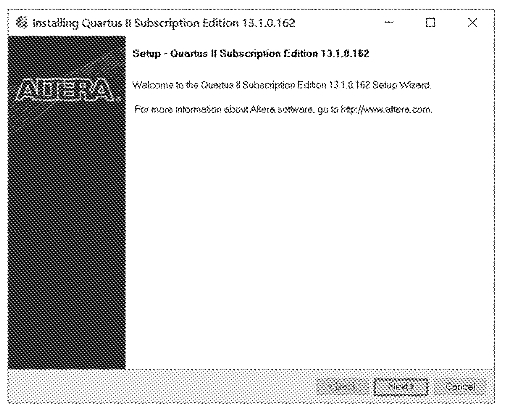

图3-35 Quartus安装引导界面

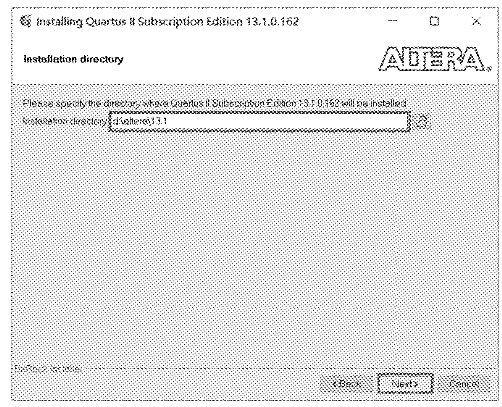

图3-36 Quartus安装路径选择页面

(2)QuartusⅡ界面概况。

QuartusⅡ由不同的窗口构成,启动QuartusⅡ软件,出现主界面如图3-37所示。Quartus软件默认由菜单栏工具栏、工程文件导航窗口、编译流程窗口、主编辑窗口以及信息提示窗口组成。(www.daowen.com)

1)菜单栏。QuartusⅡ的菜单栏是设计过程中所需要的功能命名,以完成相应的操作,主要包括文件菜单File、编辑菜单Edit、视图菜单View、工程菜单Project、工程配置菜单Assignments、操作菜单Processing、工具菜单Tool等。

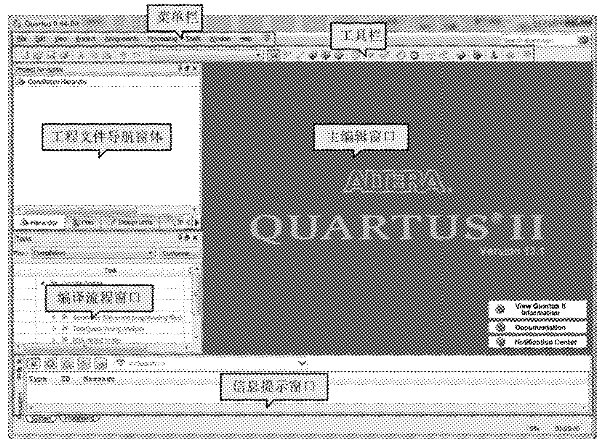

图3-37 QuartusⅡ主界面

2)工具栏。工具栏中是常用命令的快捷图标,这些图标在菜单栏内可以找到相应的命令。

3)工程文件导航窗体。该窗口由三个标签页构成,分别为层次体系标签页Hierarchy、工程文件标签页Files、设计单元标签页Design Units,用户可以在该窗口管理工程项目,给工程项目添加、移除设计资源或者根据设计需要调整文件之间的层次关系。

4)编译流程窗口。该窗口提示编译的过程步骤、编译进度及编译步骤所耗费的时间信息。

5)主编辑窗口。该窗口用于输入不同形式的设计文件。

6)信息提示窗口。该窗口实时提供系统信息、定时、警告及相关错误信息等。
