接下来通过一个实例说明如何利用KeilμVision 2集成开发环境建立工程项目、对项目进行设置、编译、调试运行的过程。

（1）工程的建立。

首先执行Project→New Project菜单项，弹出Create New Project对话框，如图3-17所示。

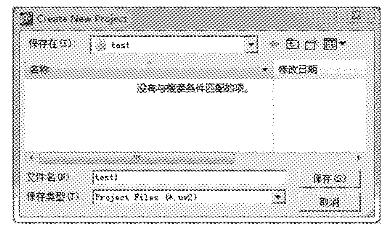

图3-17　新建工程

在该对话框内选择工程所在的目录，并键入项目名称（建议每个项目使用一个独立的文件夹）后单击“保存”，则弹出Select Device for Target‘Targetl’对话框，如图3-18所示。在此对话框中，根据需要选择合适的单片机型号。假设电路板上使用的是AT89S52单片机，直接选择AT89S52，如果使用的STC系列单片机，不管具体是什么型号，都可以选择AT89S2或者AT89C52替代，这个对编译完全不影响。或者使用STC的建议，Keil开发环境下请选择Intel的8051、52、58等芯片型号进行编译。如果必须要选择STC对应的芯片型号，请到STC官方网站下载keil对应的文件，并覆盖Keil安装文件下同名文件。

选择Atmel厂商中的AT89S52单击确定。

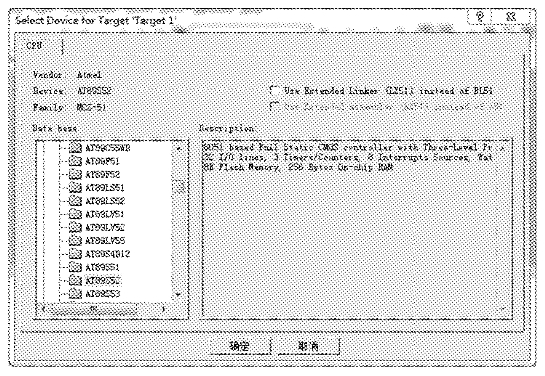

图3-18　选择对应芯片型号

提示是否加载“标准启动文件”，刚开始学习可以不用加载，选择“否”。至此Project已经建立完毕。

（2）源文件的建立。

执行Project→New...菜单，新建文件并在其中编写代码，编写完成后保存，这里需要输入文件名，这里特别需要注意的是文件默认的保存类型为All Files，而需要的是C文件，所以需要输入后缀为“.c”的文件名，比如输入led.c，单击保存。如图3-19所示。

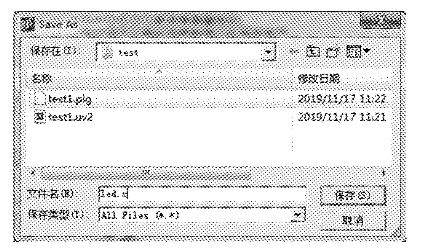

图3-19　保存为.c后缀的文件

此时只是新建了一个C文件，还需要将其添加到工程中，在左侧工程管理器中右键“Source Groupl”，在弹出的菜单中选择“Add Files to Group 1”选项，然后选择刚才建立的文件，添加完源文件后，KeilμVision 2集成开发环境的界面如图3-20所示。

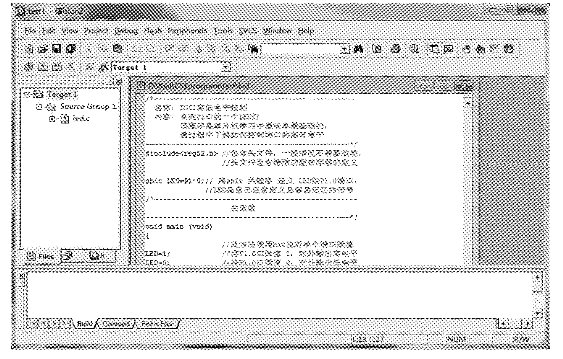

图3-20　添加源文件后的工程

左侧项目管理器中显示了工程所需的文件，右侧则是当前选中源文件的代码。

（3）工程的设置。

KeilμVision 2集成开发环境允许用户为目标工程进行设置。

右键单击项目管理器中的Targetl，在弹出的菜单中单击Options for target‘targetl’选项。之后当前设置窗口位于Target选项卡，如图3-21所示。在其中可选择存储器模式，代码ROM大小以及是否使用RTX-51操作系统。本工程选择默认选项即可。

单击Output选项卡，切换到输出配置界面，在“Create Hex File”复选框前打钩，表示编译需要产生十六进制文件，这个文件是烧写到单片机必需的文件，所以必须勾选此项，如图3-22所示。

单击C51选项卡，如图3-23所示，在该选项卡中可以设置代码优化、警告级别、浮点数位数、中断地址等C51编译器选项，此处保持默认即可。(www.daowen.com)

选择Debug选项卡，切换到调试配置界面，选择Use Simulator选项表示此工程调试时使用软件仿真，如图3-24所示。

目标配置中还有一些其他选项，都具有各自的功能，这里不再一一赘述。

图3-21　Target选项卡的设置

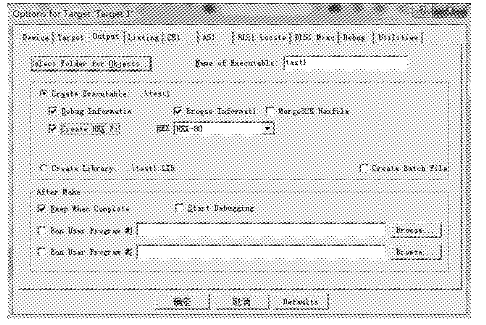

图3-22　Output选项卡的设置

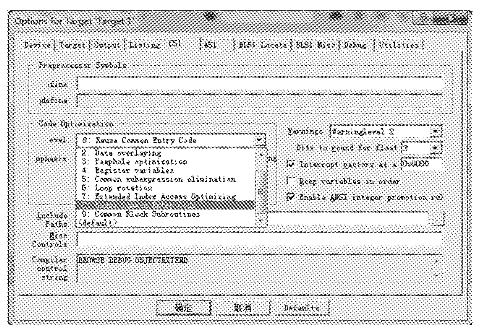

图3-23　C51选项卡的设置

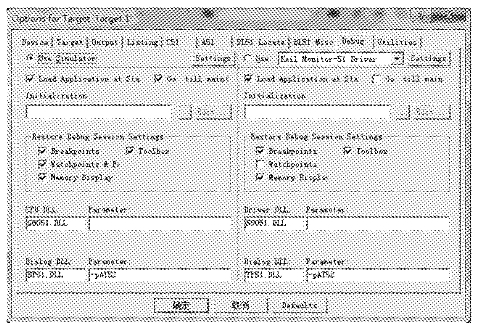

图3-24　Debug选项卡的设置

（4）编译、链接项目并形成目标文件。

完成并确保程序代码无误后，便可以进行编译运行了，编译、链接及目标文件选项可以在目标配置中设置好。单击工具栏“build all”按钮，或者点击Project→Rebuild all target files对项目进行编译并链接。此外工具栏中还有只编译、重新编译两个按钮。

编译、链接的过程显示在输出窗口中，如图3-25所示。没有发现错误，成功生成目标文件。

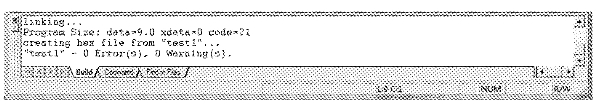

图3-25　显示编译链接信息

（5）运行调试观察结果。

单击工具栏中红色的“Start/Stop debug Session”按钮，进入软件调试模式。接下来选择需要观察的端口，由于代码中用到了P1口，故选择Peripherals→I/O。

Ports→Portsl菜单。选择完成后，弹出如图3-26所示的P1端口状态框，选择好后单击工具栏中“Run”按钮，执行代码，可以在P1端口状态框中看到P0的值在做着相应的变化，结果如图3-27所示。

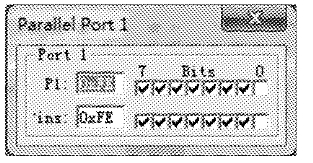

图3-26　P1端口状态框

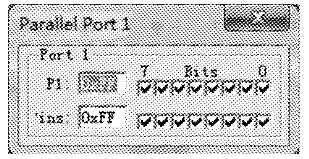

图3-27　运行结果
