电位器是一种可调电阻器，对外有三个引出端，一个为滑动端（也称中心抽头），滑动端在两个固定端之间的电阻体上做机械运动，使其与固定端之间电阻发生变化，常见的电位器外形如图2-4所示。

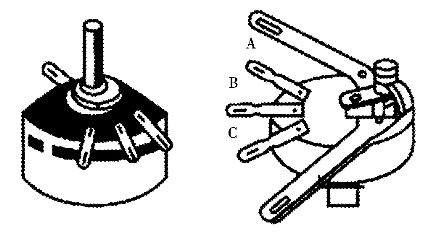

图2-4　常见电位器外形

2.2.2.1　电位器的主要技术指标

（1）标称阻值。

电位器的标称阻值是标在产品上的电阻值，其系列与其电阻器的系列类似，精度等级有±20%、±5%、±2%、±1%等，精密电位器精度可达±0.1%。

（2）额定功率。

电位器的两个固定端上允许耗散的最大功率称为电位器的额定功率。在使用电位器时应特别注意，额定功率不等于中心抽头与固定端的功率。常用电位器的额定功率系列有0.025、0.05、0.25、0.5、0.75、1、2、3 W。

（3）滑动噪声。

当电刷在电阻体上滑动时，电位器中心端与固定端的电压出现无规则的起伏现象称为电位器的滑动噪声。

（4）分辨力。

电位器对输出量可实现的最精细的调节能力，称为分辨力。

（5）阻值变化规律。

常见电位器阻值变化规律分为线性变化、指数变化和对数变化。此外，根据不同需要还可以制成按其他函数（比如正弦、余弦函数）规律变化的电位器。

2.2.2.2　几种常用的电位器

（1）线绕电位器。

线绕电位器是利用电阻合金线在绝缘骨架上绕制而成的，常见于精密电位器和大功率电位器。常用的精密线绕电位器的精度可达0.1%，大功率电位器的功率可达100 W以上。

（2）合成碳膜电位器。

这种电位器是在绝缘基体上涂覆一层合成碳膜，经加温聚合后形成碳膜片再与其他零件组合而成。

合成碳膜电位器的阻值分辨力高，阻值变化连续且变化范围宽，可达10Ω～5MΩ，功率一般有0.125W、0.5W、1W、2W等，但精度较差，一般为±20%。耐高温、耐潮性也较差，使用寿命偏低，但由于其成本低，因而广泛用于家用电器产品中。（3）有机实心电位器。

由导电体与有机材料和热固性树脂配制成电阻粉，在基座上通过热压形成实心电阻体，进而制成电位器。这类电位器阻值范围一般在47Ω～4.7 MΩ之间，功率多在0.25～2W，精度有±5%、±10%、±20%几种。这类电位器结构简单、体积小、寿命长、可靠性好；缺点是噪声大、启动力矩大，因此多用于对可靠性要求较高的电子仪器中。这种电位器从结构上分有带锁紧与不带锁紧两种，轴端尺寸与形状有不同规格。(www.daowen.com)

（4）多圈电位器。

多圈电位器是一种精密电位器，阻值调控精度高，在阻值需要大范围内进行微量调整时，可选用这种电位器。

（5）导电塑料电位器。

导电塑料电位器的电阻体由炭黑、石墨、超细金属粉与磷苯二甲酸、二烯丙酯塑料和胶联剂塑压而成。这种电位器耐磨性好，接触可靠，分辨力高，其寿命远远高于线绕电位器，但耐潮性差。

除上述各种接触式电位器外，电位器还有非接触式电位器，如光敏、磁敏电位器。此类电位器没有与电阻体作机械接触的电刷，因此克服了接触电阻不稳定、滑动噪声及容易断线等弊病。

2.2.2.3　电位器的合理选用

电位器规格品种很多，合理选用不仅可以满足电路要求，而且可以降低成本。针对不同用途，可参考下列内容选择合适的电位器。

1）普通电子仪器：采用碳膜或合成实心电位器。

2）大功率，高温情况：选用线绕、金属玻璃釉电位器。

3）高精度：选用线绕、导电塑料、精密合成碳膜电位器。

4）高分辨力：选用各类非线绕电位器、多圈式微调电位器。

5）高频、高稳定：选用薄膜电位器。

6）调节后不需再动的：选用锁紧式电位器。

7）精密、微量调节：选用带慢轴调节机构的微调电位器。

8）要求电压均匀变化：选用直线式电位器。

9）音量控制电位器：选用指数式电位器。

在使用中，直线式电位器适合于作分压器；反转对数式（指数式）电位器适合于作收音机、录音机、电唱机、电视机中的音量控制器。维修时若找不到同类品，可用直线式代替，但不宜用对数式代替，对数式电位器只适合于作音调控制等。

2.2.2.4　电位器的质量判别

1）用万用表电阻档测量电位器两个固定端的电阻，并与标称阻值核对阻值。如果万用表指针不动或比标称值大得多，表明电位器已坏；如表针跳动，表明电位器内部接触不良。

2）测量电位器的滑动端与固定端的阻值变化情况。移动电位器的滑动端，若阻值从最小到最大之间连续变化，并且最小值越小越好，最大值接近标称阻值，说明电位器质量较好；如阻值间断或不连续，说明电位器滑动端接触不好，则不能选用。
