1.分体式空调器或家用中央空调器系统的试漏操作

分体式空调器制冷系统检漏方法有很多种，在维修工作中的检漏，一般可采用以下几种方法。

（1）充注制冷剂前检漏

1）充入高压气体检漏。可充入干燥空气或干燥氮气，严禁充氧气、氢气以及易爆易燃气体，充入压力为1.5～2.0MPa（表压）。注意装有热力膨胀阀的系统，充气压力以1.5MPa为宜，过高会充坏阀内膜片。充入高压气体后就可进行检漏。其检漏方法有以下几种：

①浸在水中检漏。将组装好的机组（不带电气部分）全部浸在水池中，观察是否有气泡产生。冒气泡的部位就是泄漏点。补漏时将机组吊离水池，放掉检漏气体，再钎焊补漏。补好后要重新充气浸水检漏，持续5min，直至无气泡冒出为止。这种检漏方法可以检测0.001mL/s左右的泄漏量。浸水检漏的敏感度不是很高，但因其操作方便，容易发现泄漏部位等优点得到广泛的应用。

②涂肥皂水检漏。用毛笔或小刷子将调好的浓肥皂水或洗洁精涂于每个接口处，当有泄漏时，就会吹出气泡。这种方法的设备简单，也容易发现泄漏部位。这种检漏花费时间多，有些死角接口不易涂肥皂水。它适用于安装现场检漏。

③压力变化法检漏。充气以后记下压力值，等一天或两天后再看压力值是否有变化。若压力值下降，则有泄漏，再用肥皂水查出泄漏部位。当环境温度变化时，气体由于热胀冷缩，其压力有微量变化。经测算，当环境温度变化3℃时，其压力变化约为1%。这种方法一般与涂肥皂水结合使用，在充气后，先用肥皂水检漏，然后再用压力变化法检漏。此方法适用于大中型空调机，小型空调器没有必要使用这种方法检漏。

2）充入混合气体检漏。在系统中先充0.05MPa（表压）的R22蒸气，再充入1.5～2.0MPa压力干燥空气或干燥氮气，然后用卤素灯或电子检漏仪检漏。这种方法可以提高检漏精度，适合于制造厂的装配线上使用。因其混合气体可以回收而重复使用，其检漏效率高。此法也可使用于检修中。

（2）充注制冷剂后检漏

系统内充注制冷剂后再检漏，这是第二次检漏。一般可采用以下两种方式检漏。

1）用卤素检漏灯或肥皂水检漏。用酒精或丙烷气为燃料的卤素灯是最普及的检漏器。其检漏原理是用火焰将泄漏的卤代烃气体分解成氟、氯元素气体，氯气与灯内烧成炽热状态的铜火焰杯接触生成氯化铜，火焰的颜色就成绿色或蓝色，通过观察火焰颜色变化进行检漏，在这种反应中可以推断出泄漏量。卤素检漏灯与电子检漏仪相比，其灵敏度和精度都比较低，对制冷剂充入量少的全封闭制冷系统，若不认真操作，有可能发现不了泄漏点。

2）电子检漏仪。在加热的白金电极上加上电压，当含有卤素的卤代烃气体通过电极中间时，则在两个电极间流过离子电流，并发出信号（指示灯亮或呼叫），这种检漏仪检测灵敏度非常高，且能够较准确地测出泄漏量并以定量示出。其最高灵敏度为1×10^-6mL/s，这相当于100年泄漏30g。因其灵敏度高，即使在充注制冷剂时有微量制冷剂逸出也能检测到。所以，在进行泄漏试验的地点，必须用导管引进室外新鲜空气，使其在无污染的空气中进行检漏。这种检漏仪一般用于装配线的批量生产中，其检测环境要求高，而检测率也相当高。表4-8是三种检漏方法的灵敏度比较。

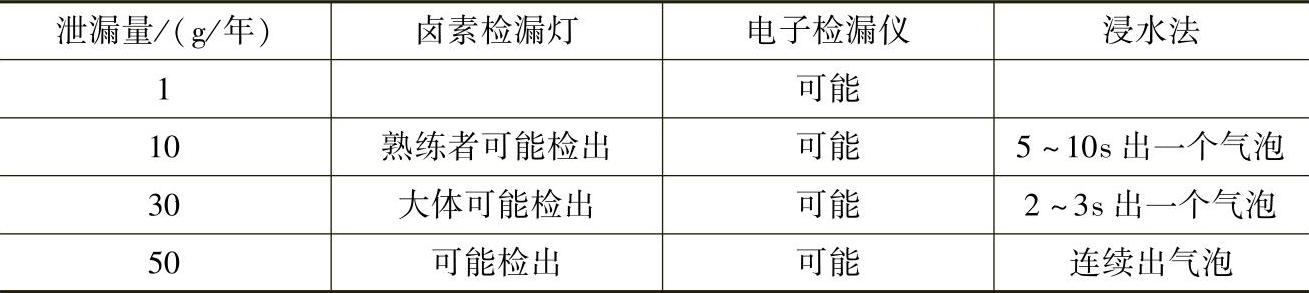

表4-8三种检漏方法的灵敏度比较

2.分体式空调器或家用中央空调器系统制冷系统的抽真空操作(www.daowen.com)

分体式空调器或家用中央空调器系统抽真空，一般要使用真空泵排除系统中的空气。操作时，将带有修理阀的抽真空管与连接于分体式空调器或家用中央空调器系统的低压阀充注口相连，将另一充注软管接头与真空泵连接。

1）起动真空泵，开始抽真空工作。

2）抽真空完成后，关紧歧管阀低压手柄，停止真空泵的运行。

3）抽真空15min以上，确认修理阀上的压力表是否指在-1.0×10⁵Pa。

4）达到真空度要求后，关闭修理阀上的阀门，然后停止真空泵的运行。

3.分体式空调器充注制冷剂的操作

分体式空调器的维修操作基本上与窗式空调器相同，但因其结构特点，在制冷系统的充注、收取制冷剂等操作上有着特殊的操作方法。

分体式空调器的充注氟立昂制冷剂操作方法有高压充注液体制冷剂和低压充注气体制冷剂两种方法。高压充注液体制冷剂的方法多用于空调器生产过程中的制冷剂加注或用于大型机组大修后重新加注制冷剂。低压充注气体制冷剂的方法多用于空调器的补充制冷剂操作或家用空调器的制冷剂重新加入。

（1）从空调器高压侧充注液体制冷剂的方法（称重法）

在室外机组的高压阀（又称液阀）的旁通孔（又称加制冷剂嘴）上虚接带顶针的专用充注制冷剂软管，然后将R22钢瓶倾斜放置在台秤上（瓶口在下，瓶底用木块垫起），称出此时制冷剂钢瓶的重量，再将台秤的游码向左移动出应充制冷剂量的刻度，然后打开制冷剂钢瓶瓶阀，当看到有制冷剂液体从高压阀的旁通孔与加制冷剂管的虚接口处喷出后，迅速将虚接处拧紧。此时旁通孔上的顶针被顶开，液体制冷剂随即进入制冷系统。待台秤平衡后，随即关闭制冷剂钢瓶阀门。为使加制冷剂管内存留的制冷剂液体不被浪费，可用手逐段捂一下加制冷剂管，将管中的制冷剂液体赶进制冷系统内，随后迅速将加制冷剂管从高压阀的旁通孔上拆下，加制冷剂工作结束。

从高压阀处充注液体制冷剂的方法的优点是加制冷剂工作快速，并能保证加进制冷系统内的是纯制冷剂，不会将制冷剂钢瓶内混有的气体加入到系统中而影响空调器工作的效率。缺点是必须采用称重法（或计量法），且必须用在重新加注制冷剂的空调器上。同时在加制冷剂过程中，还应注意不能使制冷剂钢瓶倒立，以防制冷剂钢瓶内的残渣进入制冷系统，造成系统发生脏堵或制冷压缩机气缸的磨损。要特别注意的是，在加制冷剂过程中绝对不能起动压缩机运行，否则将造成严重事故。

（2）从空调器低压侧充注制冷剂气体的方法

在室外机组的低压阀（又称气阀）的旁通孔（又称加制冷剂嘴）上虚接带有顶针的专用充制冷剂软管，加制冷剂管的另一端与修理阀相连，修理阀上的另一根加制冷剂管与R22钢瓶瓶阀相连。随后打开R22钢瓶瓶阀，再开启修理阀上的节门，当听到旁通孔与加制冷剂管虚接口处有“嘶嘶”的跑气声2～3s后，将虚接口拧紧。待修理阀上的表压力达到0.5MPa以后，将R22钢瓶瓶阀暂时关闭，然后起动空调器运行，观察修理阀上表压力的变化。当运行几分钟后，修理阀上的表压力始终达不到所需要的压力值时，可再次打开R22钢瓶瓶阀，向制冷系统内补充R22制冷剂，直到达到要求的表压值时为止。在达到充制冷剂量后，应先关闭R22钢瓶瓶阀，然后迅速拆下旁通孔与加制冷剂管的接口，加制冷剂工作结束。
