温度控制器是对空调房间温度幅差进行控制的电开关装置。它的作用是:通过调节温度控制器的旋钮,改变所需控制的温度,使空调房间在选定的温度范围内自动控制空调器压缩机的开、停。
目前,绝大多数窗式空调器的温度控制器是机械压力式的,近来生产的分体式空调器采用了电子式温度控制器。
机械压力式温度控制器常见的故障主要有感温元件中感温剂泄漏、触头粘连或触头烧蚀等。
机械压力式温度控制器故障的判断方法是:空调器在室温达到要求时,压缩机仍不能停机,或通电后空调器风机电动机工作正常,但压缩机却不能正常起动的情况下,可将温度控制器从电气系统中拆下来,把调节旋钮放置到制冷位置,然后用万用表R×1挡,测量温度控制器两主接线端间是否导通。若不导通,一般是感温机构中的感温剂泄漏光了,此种情况下,应更换同规格、同型号的温度控制器。若是因为不能停机而要进行检修,可将拆下的温度控制器的感温包放入冰水混合液中3~5min,再用万用表测其两主接线端间是否导通,若仍导通,说明触头粘连。
机械压力式温度控制器触头粘连后的修理方法是:用小螺丝刀轻轻撬温度控制器金属外壳两侧,即可取下触头的绝缘板,用小刀将触头撬开,然后用双零号细纱纸将触头表面打磨光亮即可。
2.电磁换向阀常见故障的分析
电磁换向阀线圈出现故障时可用万用表检查电磁换向阀的线圈,其方法如图4-12所示,如果电磁换向阀不能有效地进行冷、热的切换,可用万用表测量其线圈的阻值,电压为220V的电磁换向阀电磁线圈的阻值约为700Ω(20℃),若线圈阻值为0,说明线圈短路,若线圈阻值为∞,说明线圈已断路。

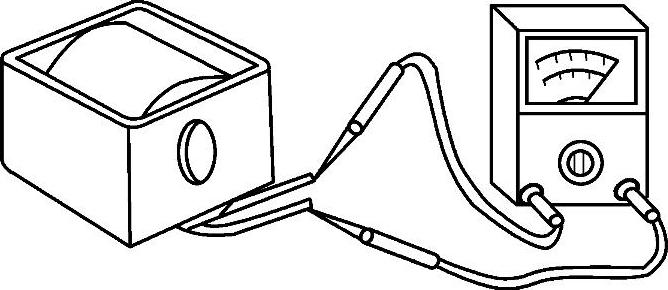

图4-12 用万用表检查电磁换向阀
可在电磁换向阀上进行“触摸法”检查,通过电磁换向阀上的6根管(即压缩机的排气管、吸气管,至内部的冷却管,至外部的冷却管,左后导毛细管和右前导毛细管)的温差,并对比这些温差,就初步可知道故障所在,具体见表4-2。

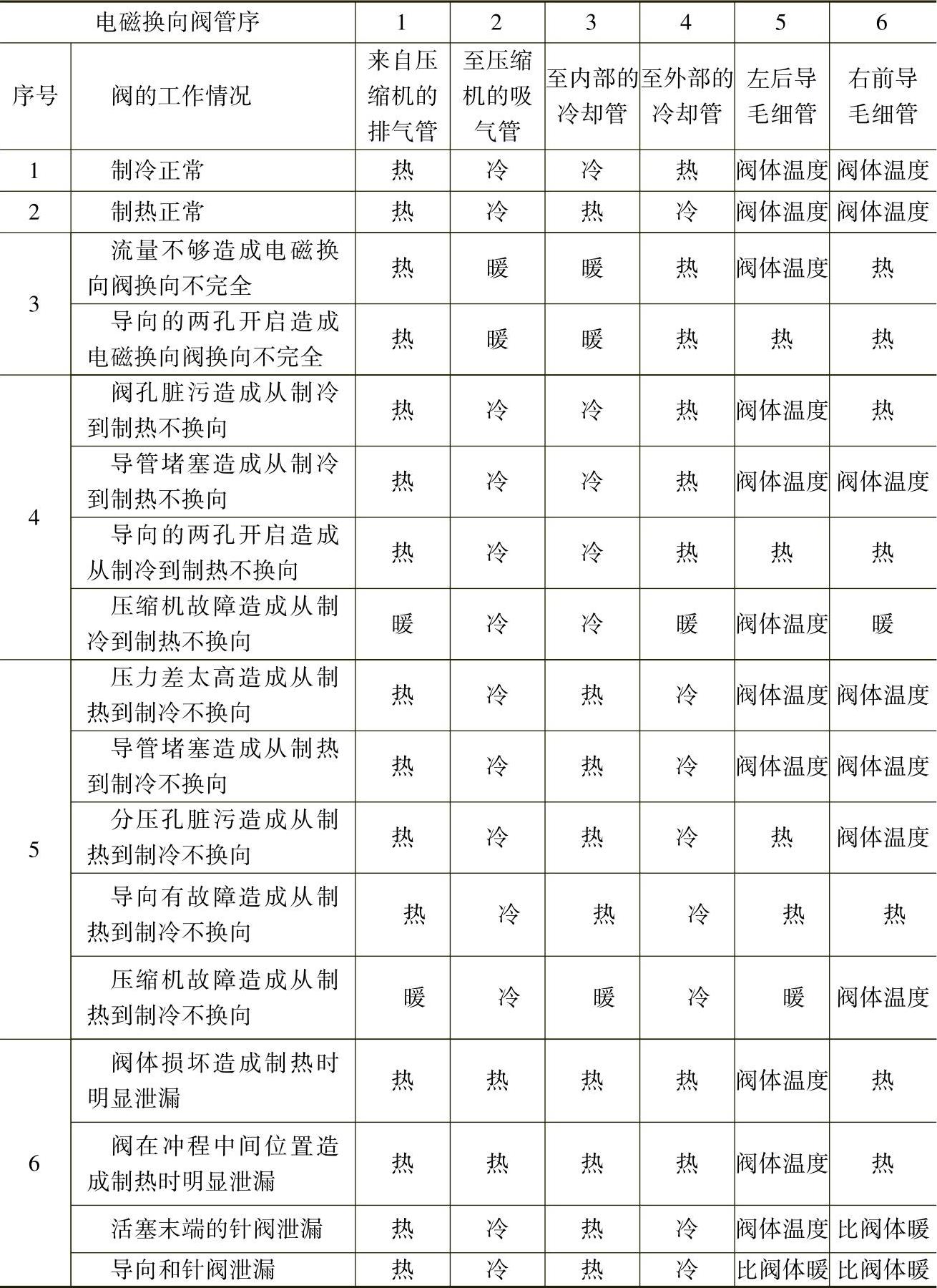

表4-2电磁换向阀“触摸法”检查
电磁换向阀又称四通换向阀,它是热泵型空调器中自动换向实现制冷、制热的一个部件。电磁换向阀常见的故障有:电磁线圈烧毁,电磁换向阀内活塞上的泄气孔被堵塞造成阀体不能换向,电磁换向阀上毛细管堵塞等。
(1)电磁换向阀不能换向
造成这一故障现象的原因很多,归纳起来,主要有:(www.daowen.com)
电磁阀的线圈烧毁。当电磁换向阀不能进行换向时,切断其电源,用万用表R×10挡,测量其线圈的直流电阻,一般家用空调器电磁换向阀的线圈阻值应约为700Ω。若测出线圈阻值为0,说明线圈短路;若线圈阻值为无穷大,说明线圈已断路。更换上新线圈即可恢复其正常工作。
电磁换向阀活塞上的泄气孔被堵塞。电磁换向阀活塞上泄气孔径只有0.3mm,孔前虽然设置有过滤网,但若压缩机排气中混有过多的杂质,仍然会将其堵塞,使其不能换向。排除这一故障的方法,可采取在压缩机运行状态下多次通、断电磁换向阀线圈电路,使电磁换向阀连续换向,以便冲除电磁换向阀中的杂质。若还不行,可更换新电磁换向阀或将电磁换向阀拆开修理。
制冷系统中制冷剂泄漏,高低压力差减少,使得电磁换向阀换向困难,这种故障判断起来较困难,测一下制冷系统的高低压力值,若高低压力值低于额定值,则说明制冷系统制冷剂不足,向制冷系统中适当补充些制冷剂即可。
电磁换向阀上毛细管脏堵。压缩机起动运行以后,本应迅速发热的毛细管,只有与电磁换向阀相连的端头处发热,而其他部分不热,说明是毛细管出现了脏堵,从而造成了电磁换向阀不能换向。排除方法是:在压缩机运行状态下多次通、断开电磁换向阀线圈电路,用变换的气流冲除污物,若不见效,只能将电磁换向阀拆下,打开阀体进行维修。
压缩机效率下降,高低压力差减少,使电磁换向阀不能正常工作,遇到这种故障,应先检查制冷系统是否制冷剂不足。在确认系统制冷剂不足的情况下,断开压缩机与制冷系统的连接,单独测一下压缩机的吸排气能力,最简单的办法是:用手指顶住压缩机的吸排气口,感觉一下是否有很强的吸排气能力,若感觉吸排气能力较弱,应更换压缩机。
(2)电磁换向阀换向不完全
造成这种故障的原因是:电磁换向阀内滑块换向行程开始后,由于换向阀阀体损伤,使活塞不能顺畅运动,无法到达工作位置,造成电磁换向阀换向不完全的故障。产生此种故障后的现象是:压缩机吸气管发热,蒸发器出风不冷,电磁换向阀左右两侧毛细管均发热。遇到这种故障时应更换新电磁换向阀。
(3)电磁换向阀内部泄漏
造成这种故障的原因是:电磁换向阀使用一段时间后,换向阀内聚四氟乙烯活塞上的顶针与阀体上的阀座不密封,造成高压侧制冷剂气体向低压侧泄漏。产生此种故障后的现象是:电磁换向阀左右两侧的毛细管均发热。遇到此种故障现象,排除方法是更换电磁换向阀。
电磁换向阀损坏后,需更换为新电磁换向阀,在更换时应注意以下几个问题:
1)电磁换向阀在更换安装时以水平方向为好,如要垂直方向安装,要求制冷系统非常清洁,否则,活塞上泄气孔易被脏物堵塞,导致电磁换向阀不能正常换向。
2)安装时应小心轻放,阀体及毛细管不得压扁,以免滑块被卡,导致电磁换向阀不能正常换向。
3)电磁换向阀应安装在振动最小的位置上。
4)焊接时,一定要防止脏物进入制冷系统,应采用无焊剂焊接。焊接时,要保持阀体处于低温,温度不能高于120℃。
