1.指针式万用表

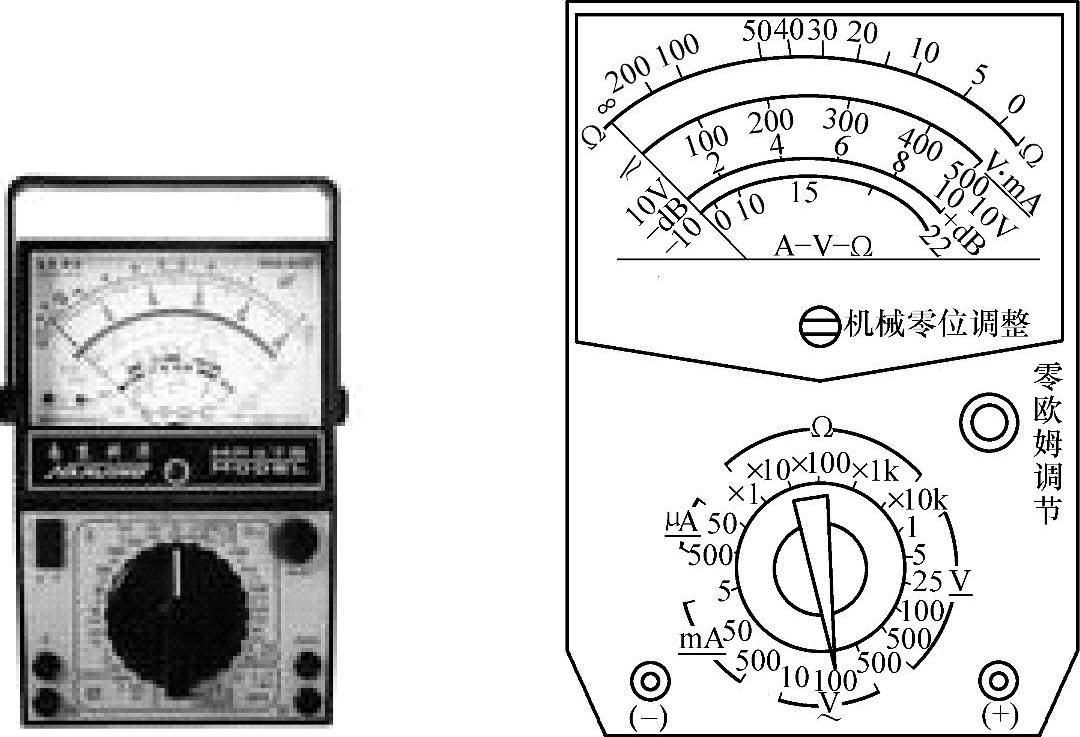

从图4-3中可以看到指针式万用表前面板安装有表头、量程转换开关、测量表笔插孔及零欧姆调节旋钮和机械零位调整螺钉。其表头上经常可以看到一些符号及字母，它们的含义见表4-1。

（1）指针式万用表的结构

指针式万用表由表头（指示部分）、测量电路和转换装置三个部分组成。

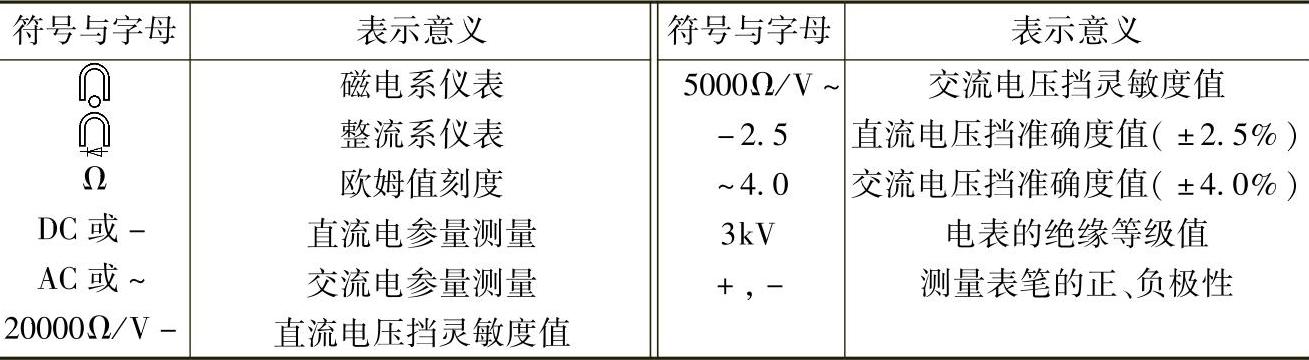

表4-1指针式万用表常用字母与符号

图4-3 指针式万用表

一般用万用表内部安装电池作为电源。有时为了扩大电阻的量程（如R×10k挡），还需要在高量程电路中另加高电压（9V）的电池。测量电阻的电路可用来测试压缩机电动机的绕组、起动继电器、过载保护器及温度控制器等部件的好坏。

量程转换开关置于“”时，可测量直流电源或电路中元器件两端的直流电压，多用于对电子线路的测量。

量程转换开关置于“”时，可测量电路中的直流电流，多用于对电子线路的测量。

量程转换开关置于“”时，可测量交流电源或交流电路中元器件两端的交流电压。

量程转换开关置于“Ω”时，可测量元器件的电阻。

（2）指针式万用表的使用方法和注意事项

1）每次测量前应把万用表水平放置，观察指针在表盘左侧电压挡的零刻度上，若指针不指零，可用旋具微调表头的机械零位调整螺钉，使指针指零。

2）将红、黑表笔正确插入万用表插孔内。根据被测对象（电流、电压、电阻等）的不同，将量程转换开关拨到需要测量的挡位上，绝不能放错。如果对被测对象的大小拿不准，则应先拨到最大量程挡试测，以保护表头不致损坏，然后再调整到适宜的量程上进行测量，以减少测量中的误差。

3）测量直流电压或直流电流时，如果不清楚被测电路的正、负极性，可将转换开关旋钮放在最高一挡，测量时用表笔轻轻碰一下被测电路，同时观察指针的偏转方向，从而判定出电路的正、负极性。

4）测量时，如果不清楚所要测的电压是交流还是直流，可先用交流电压挡的最高挡来估测，得到电压的大概范围，再用适当量程的直流电压挡进行测量，如果此时表头不发生偏转，就可判定为交流电压，若有读数则为直流电压。

5）测量电流、电压时，不能因为怕损坏表头而把量程选择很大，正确的量程选择应该使表头指针的指示值在大于量程一半的位置上，此时测量的结果误差小。

6）测量电压时，一定要正确选择挡位，绝不能放在电流或欧姆挡上，以免造成万用表的损坏。

7）测量高阻值的元器件时，不能用双手接触元器件两端，以免将人体电阻并联到待测元器件上，造成大的测量误差。(www.daowen.com)

8）测量电路中的电阻时，一定要先断掉电源，将电阻一端与电路断开再进行测量。若电路待测部分有电容量较大的电容存在，应先将电容放电后再测电阻。

9）测量电阻时，每改变一次量程，都应重新调整零欧姆调节旋钮。若发现调零不能到位，应更换上新电池。

10）万用表每次使用完毕后，应将量程转换开关旋到交流电压最高挡处，以防止他人误用而造成万用表的损坏。若长时间不用，应将表中的电池取出，并将其放在干燥、通风处。

2.数字万用表

用数字显示测量电参量数值的万用表叫做数字万用表。

（1）数字万用表的面板

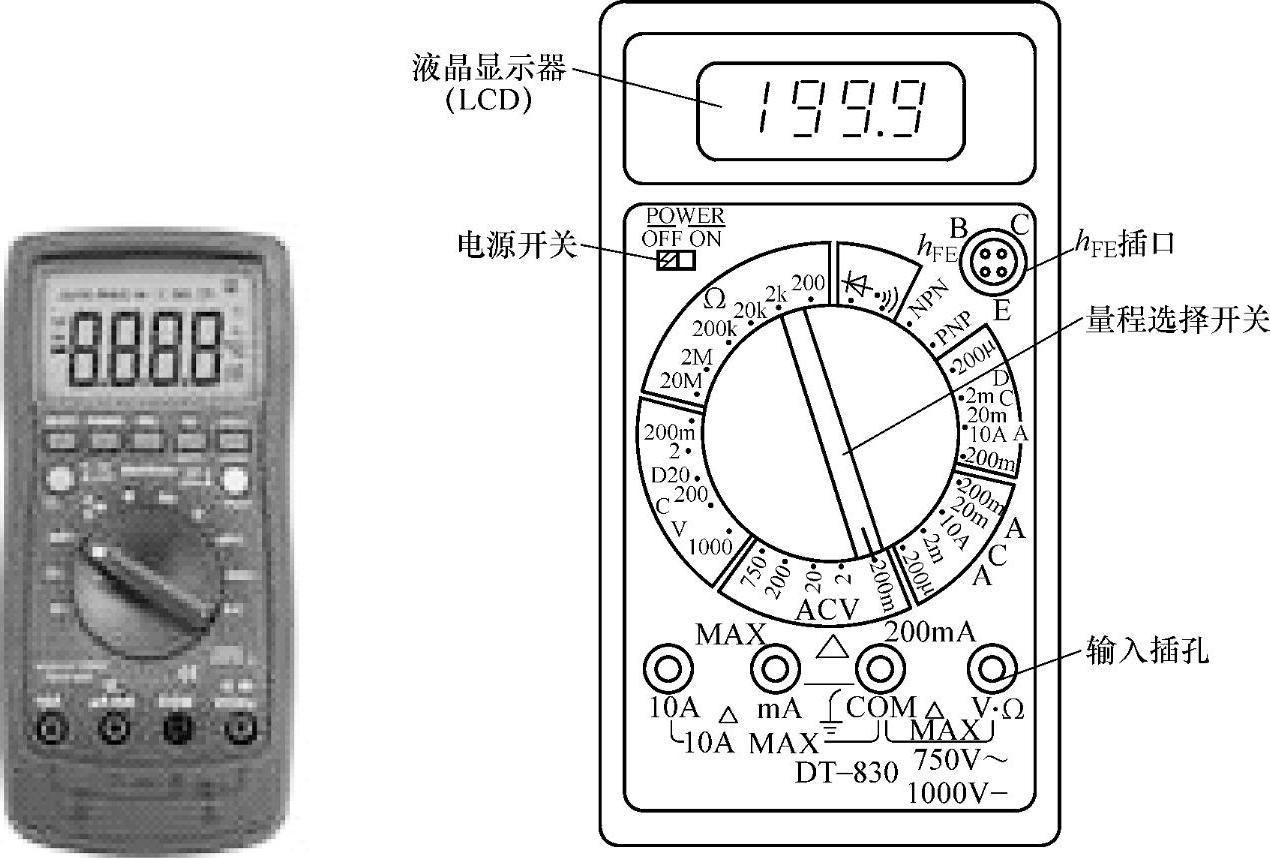

以DT830型数字万用表（见图4-4）为例，前面板装有显示器（LCD）、电源开关、量程选择开关、h_FE插口、输入插孔等。

图4-4 DT830型数字万用表的外形和面板

电源开关：在字母“POWER”下边有“OFF”（断）和“ON”（通），把电源开关拨至“ON”处，接通电源，显示屏显示数字，使用结束，把开关拨到“OFF”处。

液晶显示器（LCD）：最大显示1999或-1999，有自动调零和自动显示极性功能。

量程选择开关：为6刀28掷，可同时完成测试功能和量程选择。开关周围用不同的颜色和分界线标出各种不同测量种类和量程。

输入插口：有“10A”、“mA”、“COM”、“V·Ω”四个孔。面板插口附近还有“10A MAX”（或“200mA MAX”）和“MAX750V～1000V-”标记，前者表示在对应的插口间所测量的电流值不能超过10A或200mA；后者表示所测交流电压不能超过750V，所测直流电压不能超过1000V。

h_FE插孔：采用四芯插座，为测试晶体管的专用插口。测试时，将晶体管的三个引脚插入相应的插口中，显示屏即可显示出放大系数β。

（2）基本使用方法

电压测量：将红表笔插入“V·Ω”插口内，根据直流或交流电压合理选择量程，然后将红、黑两表笔与被测电路并联，即可进行测量。

电流测量：将红表笔插入“mA”或“10A”插口内（根据测量值的大小），合理选择量程，然后将红、黑两表笔与被测电路串联，即可进行测量。

电阻测量：将红表笔插入“V·Ω”插口内，合理选择量程，然后将红、黑两表笔与被测元器件的两端并联，即可进行测量。

h_FE值测量：根据被测管的类型（PNP或NPN）的不同，把量程转换开关转至“PNP”或“NPN”处，再把被测管的三只引脚插入相应的B、C、E插口内，此时，显示屏将显示出放大系数β。

电路通断的检查：将红表笔插入“V·Ω”插口内，量程转换开关转至标有“”符号处，让表笔触及被测电路，若表内蜂鸣器发出叫声，则说明电路导通，反之，则不通。
