1.真空泵的使用方法

制冷系统进行抽真空的目的：一是将维修时残存在制冷系统内部的不凝性气体抽出，对系统进行抽真空和干燥处理。二是可以对系统进行真空检漏，以负压形式检测系统的真空状态。三是为充注制冷剂作准备。

真空泵是对制冷系统进行抽真空的专用设备。制冷系统维修时使用旋片式真空泵，如图4-1所示。

真空泵使用的基本方法：用一根加氟管将真空泵的进气口与电冰箱制冷系统的工艺管上的三通检修阀连好，并将三通检修阀开至最大，然后起动真空泵运行即可。待达到抽真空目的后，先将三通检修阀的阀门关闭，然后稍微松开三通检修阀的加氟管与真空泵进气口的接口，听到真空泵运行声音有变化时，立即切断真空泵电源，拆下加氟管与真空泵接口，抽真空工作结束。

真空泵使用注意事项：放置真空泵的场地周围要干燥、通风、清洁；真空泵与制冷系统连接的加氟管要尽量短一点，以避免出现打折等问题而影响使用；使用中要观察加氟管与真空泵进气口的接口处是否有漏气现象；真空泵停止使用时，要将其进气口和出气口用塑胶塞塞好，以免空气与灰尘进入泵中而影响其使用；每次使用真空泵前，要检查泵中的润滑油位是否符合要求，以保证其安全使用。

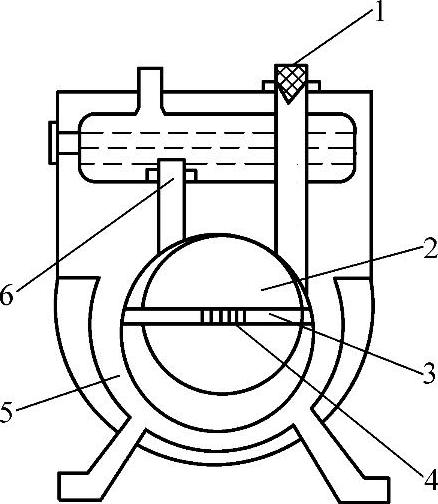

图4-1 旋片式真空泵结构

1—进气口 2—偏心转子 3—旋片 4—弹簧 5—泵体 6—排气口

2.电子卤素检漏仪的使用方法(www.daowen.com)

氟利昂制冷系统的卤素检漏工具有两类，一类是卤素检漏灯，另一类是电子卤素检漏仪。空调设备制冷系统现在多用电子卤素检漏仪进行检漏。

电子卤素检漏仪是一种精密的检漏仪器，灵敏度可达5g/年以下，灵敏度高的电子卤素检漏仪可检漏出0.5g/年左右的氟利昂的泄漏量。

电子卤素检漏仪的结构和外形如图4-2所示。用铂丝作阴极、铂罩作阳极构成一个电场，通电后铂丝达到炽热状态，发射出电子和正离子，仪器的探头（吸管）借助微型风扇的作用，将探测处的空气吸入，并通过电场。如果被吸入的空气中含有卤素（如R12、R22、R134等），与炽热的铂丝接触即分解成卤化气体，电场中一旦出现卤化气体，铂丝（阴极）的离子的放射量就会迅猛增加，所形成的离子电流随着吸入空气中的卤素多少成比例地增减。因此，可根据离子电流的变化来确定泄漏量的多少。离子电流经过放大并通过仪表显示出量值，同时发出音响信号。

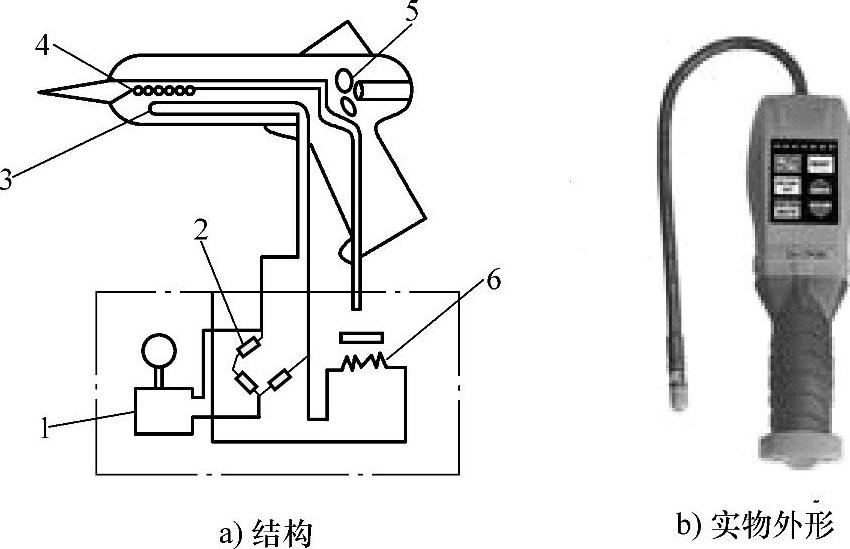

图4-2 电子卤素检漏仪结构和外形

1—放大器 2—电桥 3—阳极 4—阴极 5—风扇 6—变压器

由于电子卤素检漏仪的灵敏度很高，要求使用时被测试环境没有卤素和其他烟雾污染，因此不宜在污染量超过允许值的空调器生产或维修车间内检测。用电子卤素检漏仪进行精确检漏时，必须在空气新鲜的场所进行。电子卤素检漏仪的灵敏度是可调的，由粗检到精检分为几挡。在有一定污染的环境中检漏时，可选择适当挡位。

使用电子卤素检漏仪检漏时，应使探头与制冷系统被检部位保持3～5mm的距离，探头移动的速度不应超过50mm/s。使用过程中应严防大量氟利昂气体吸入检漏仪，因为过量的氟利昂气体会对检漏仪的电极造成短时或永久性污染，使其探测的灵敏度大大降低。
