1.空调器微电脑控制器的主要功能

空调器的微电脑控制主要是采用单片机，其内部含有微处理器芯片（MPC），微处理器中的中央处理器（CPU）具有数据处理能力，可以实现复杂的软件功能。微处理器芯片（MPC）内部还有一些功能电路，如A-D转换电路、定时器/计时器、SCI（串行控制接口）电路，发光二极管（LED）显示器或液晶显示器（LCD）驱动电路、脉冲宽度调制（PWM）输出电路、模拟多路转换电路及通用I/O接口等。空调器微电脑控制器内部的中央处理器（CPU）控制程序如图2-72所示。

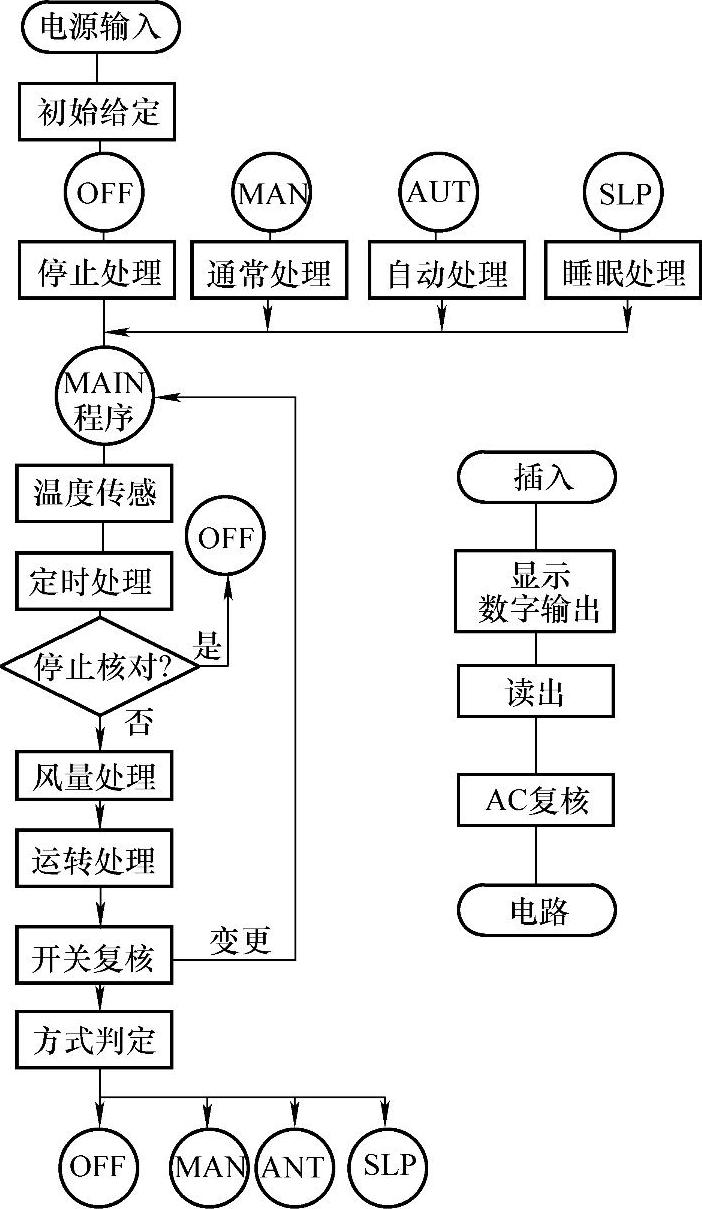

图2-72 空调器微电脑控制器的中央处理器控制程序

2.空调器微电脑控制器的基本电路

空调器微电脑控制器的基本电路框图如图2-73所示，一般由七个部分组成。

（1）信号检测部分

信号检测部分完成各种模拟信号量和开关信号量的检测。温度传感器（室内温度、室外温度、盘管温度及除霜温度等）、湿度传感器、电流传感器等输出的信号放大、A-D转换后送中央处理器（CPU），高压开关、低压开关、除霜开关等开关量经相应的转换接口电路送入中央处理器（CPU）。

（2）功能设置部分

功能设置部分由操作键组成，使用者可操作不同的功能键设置所需要的功能，如制冷、制热、温度设定、定时设定、开关机操作等。

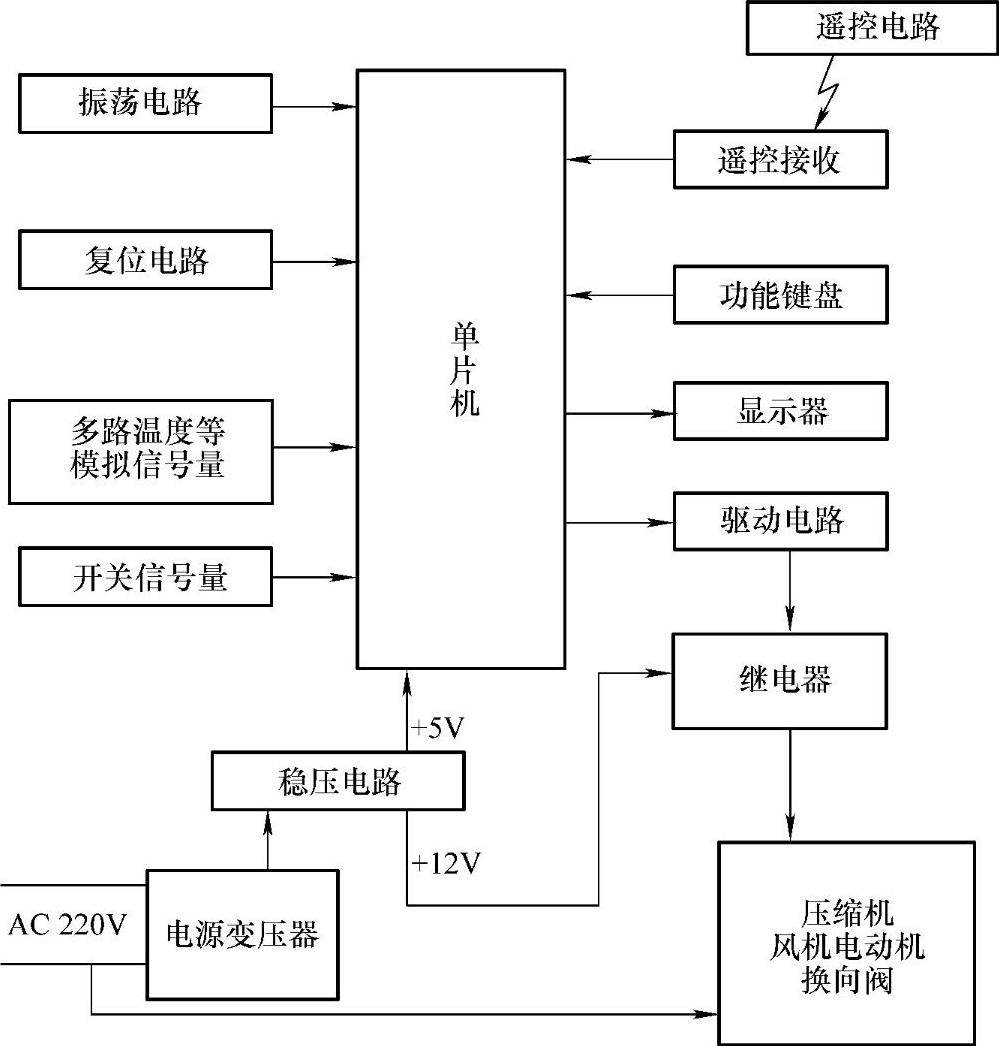

图2-73 空调器微电脑控制器的基本电路框图(www.daowen.com)

（3）控制部分

控制部分功能主要由单片机来完成。单片机通过对各种模拟量和开关量以及功能键的识别，发出相应的控制指令，如控制压缩机的开停、温度调节、风机电动机转速、风向调节自动运行及睡眠功能等，同时在空调器工作出现异常时运行保护功能。

（4）显示部分

显示部分主要用红外发光二极管（LED）及数码管或液晶显示器显示空调器的工作状态、保护状态、设定温度、实际温度、定时时间等。

（5）执行部分

执行部分根据单片机发出的指令，控制压缩机、室内外风机电动机、四通电子换向阀、电子膨胀阀、电加热器等执行部件进行相应的动作。

（6）红外遥控与接收部分

红外遥控与接收部分用于遥控操作。当操作遥控器时，其上的红外发光二极管发出红外光信号，由红外接收器接收，经光电转换、放大送至单片机，由单片机发出相应的控制命令。

（7）电源部分

电源部分对220V交流电进行整流、滤波、稳压后，输出两组直流电压，一组提供给单片机，另一组提供给驱动器。
