分体式热泵空调器的基本电路构造

时间:2023-06-24 理论教育 版权反馈
【摘要】:分体落地式空调器电路如图2-71所示。由图2-71可见,本机属热泵冷风型空调器。该电路与电热冷风型空调器相比,增加了电磁阀、除霜开关、电磁继电器,并且增加了除霜功能。在执行除霜功能时,电磁阀失电,压缩机由制热循环变为制冷循环,且室内外风机电动机停止运转。

分体式热泵空调器的基本电路构造

分体落地式空调器电路如图2-71所示。由图2-71可见,本机属热泵冷风型空调器。整机电路可分为室外机组电路和室内机组电路两部分,室内外机组电路用六根导线相连。该电路与电热冷风型空调器相比,增加了电磁阀、除霜开关、电磁继电器,并且增加了除霜功能。

在执行除霜功能时,电磁阀失电,压缩机由制热循环变为制冷循环,且室内外风机电动机停止运转。

整机供电电路分析如下:

1.室内风机电动机供电电路

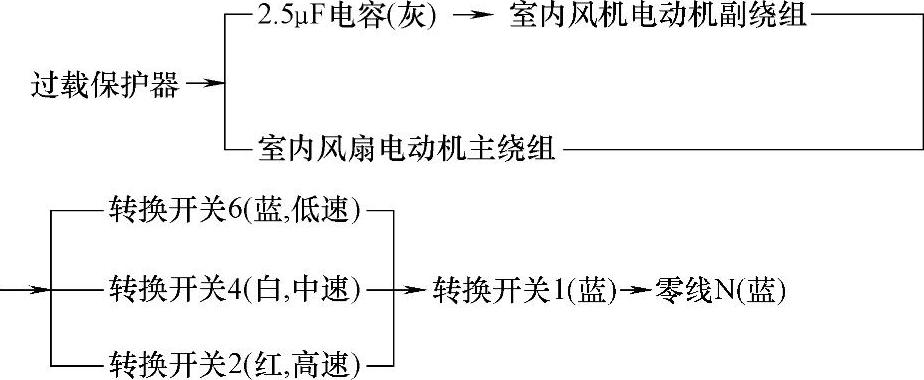

制冷时,室内风机电动机供电电路的工作过程是:

相线L(褐)→转换开关3—10(褐)→冷热开关2—1(红)→冷热开关1—4(红)→冷热开关4—5(黑)→


制热时,室内风机电动机受电磁继电器2—6控制。

2.室外风机电动机供电电路

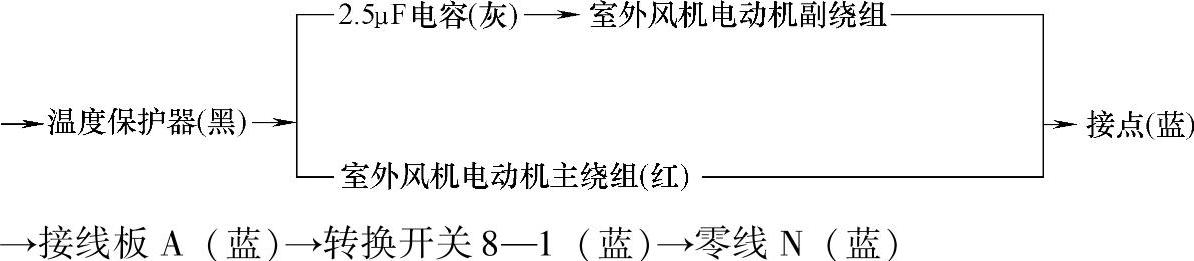

室外风机电动机供电电路的工作过程是:

相线L(褐)→转换开关3—10(褐)→冷热开关2—1(红)→调温开关L→调温开关C(褐)→过载保护器→接线板F(红)→电磁继电器常闭触头5—1(黑)


3.压缩机供电电路

压缩机供电电路的工作过程是:


图2-71 分体落地式空调器(KFR-31LW)

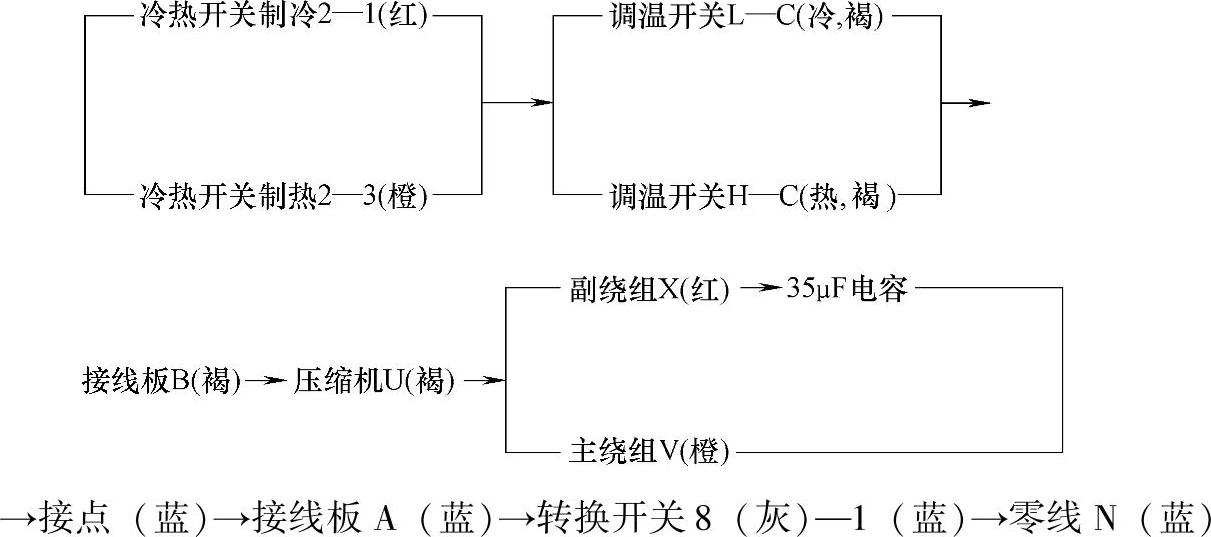

相线L(褐色)→转换开关3—10(褐)→


4.电磁换向阀线圈供电电路

制冷时,电磁换向阀线圈不通电,制热时,电磁换向阀线圈通电,其工作过程是:

相线L(褐)→转换开关3—10(褐)→冷热开关2—3(橙)→接点(橙)→接线板C(橙)→接点(橙)→电磁继电器6—2(白)→接点(黑)→电磁换向阀线圈(黑)→接点(蓝)→接线板A(蓝)→转换开关8—1(蓝)→零线N(蓝)

5.除霜电路

当室外换热器温度在-3℃以下时,除霜开关闭合,使继电器线圈形成回路,触头1—5、2—6断开,制热室内外风机电动机回路和电磁换向阀线圈同时掉电,系统成制冷循环,依靠冷凝放热化霜;待温度上升到10℃以上时,除霜开关断开,电磁继电器线圈失电,触头1—5、2—6闭合,制热室内外风机电动机回路和电磁换向阀线圈重新得电工作,恢复制热循环。
