三相电热型窗式空调器典型电路如图2-70所示。

电路的工作原理：

制冷时，先将选择开关置于弱风或强风位置，再将换向开关置于制冷位置。此时风机电动机的C相得到供电。其工作过程是：电源C相→风机电动机起动电容器→风机电动机起动绕组C—N→选择开关2—1→地，构成向风机电动机低速绕组供电起动电源电路；或由电动机起动电容器→起动绕组C—N—S→选择开关5—1→地，构成向风机电动机高速绕组供电起动电源电路。

另一路由电源C相→风机电动机运行绕组O—S—N→选择开关2—1→地，构成向风机电动机低速绕组供电起动电源电路；或由电动机运行绕组O—S→选择开关5—1→地，构成向风机电动机高速绕组供电起动电源电路。

(www.daowen.com)

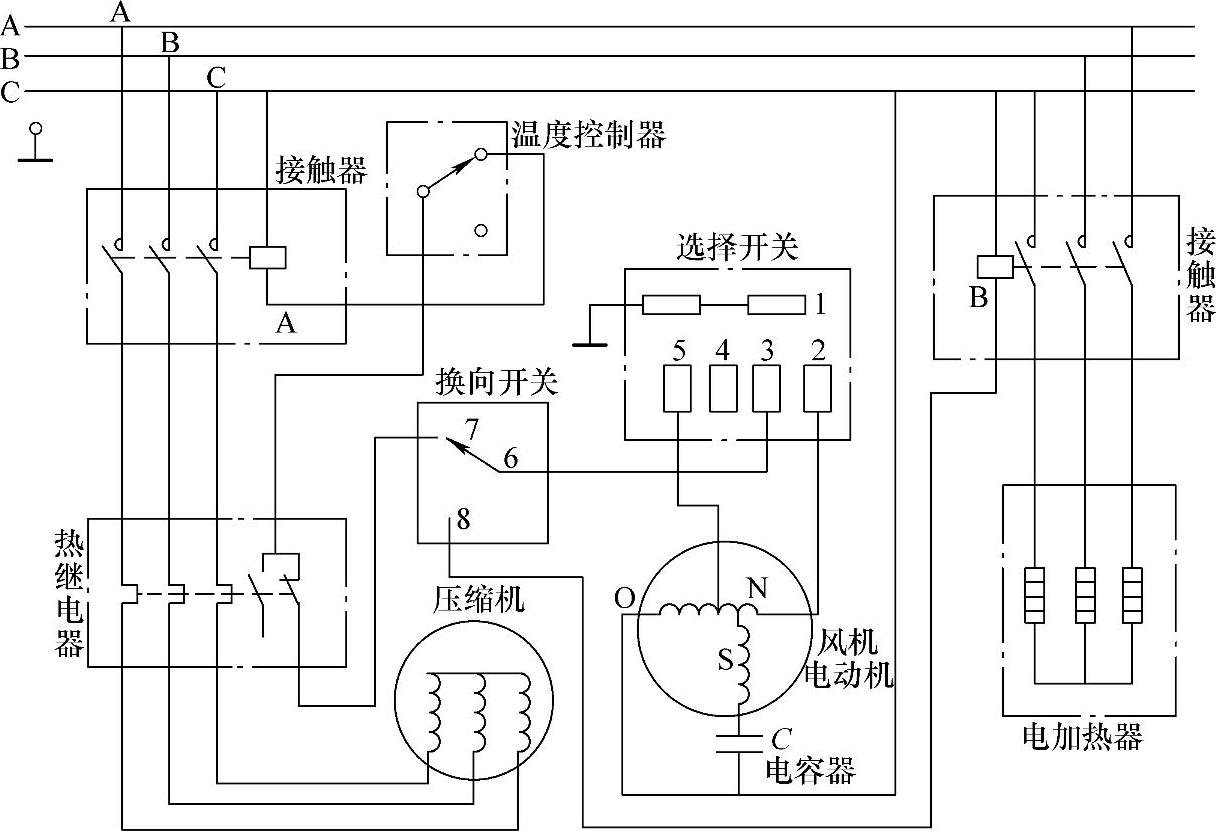

图2-70 三相电热型窗式空调器典型电路

制冷时，当风机电动机运转进入正常状态之后，再将选择开关置于强冷或弱冷位置，并将选择开关1—2和1—3接通，换向开关6—7接通，使负责向压缩机电动机供电的交流接触器吸合，压缩机开始制冷运行，当温度达到设置要求后，温度控制器断开，停止压缩机的运行。待温度回升后，温度控制器再次接通触头，恢复压缩机运行。

制热时，先将换向开关调整到制热位置，使换向开关6—8接通，之后将选择开关调整到强风或弱风状态，风机电动机运行，交流接触器吸合，向加热器供电，空调器向室内供热。当温度达到设置要求后，温度控制器断开加热器的交流接触器的电路，停止加热器的工作。待温度降低后，温度控制器再次接通触头，恢复加热器工作。
