热泵型空调器典型电路如图2-69所示。该电路中增加了冷热开关和电磁换向阀的保护开关。主控选择开关由6组触头组成。

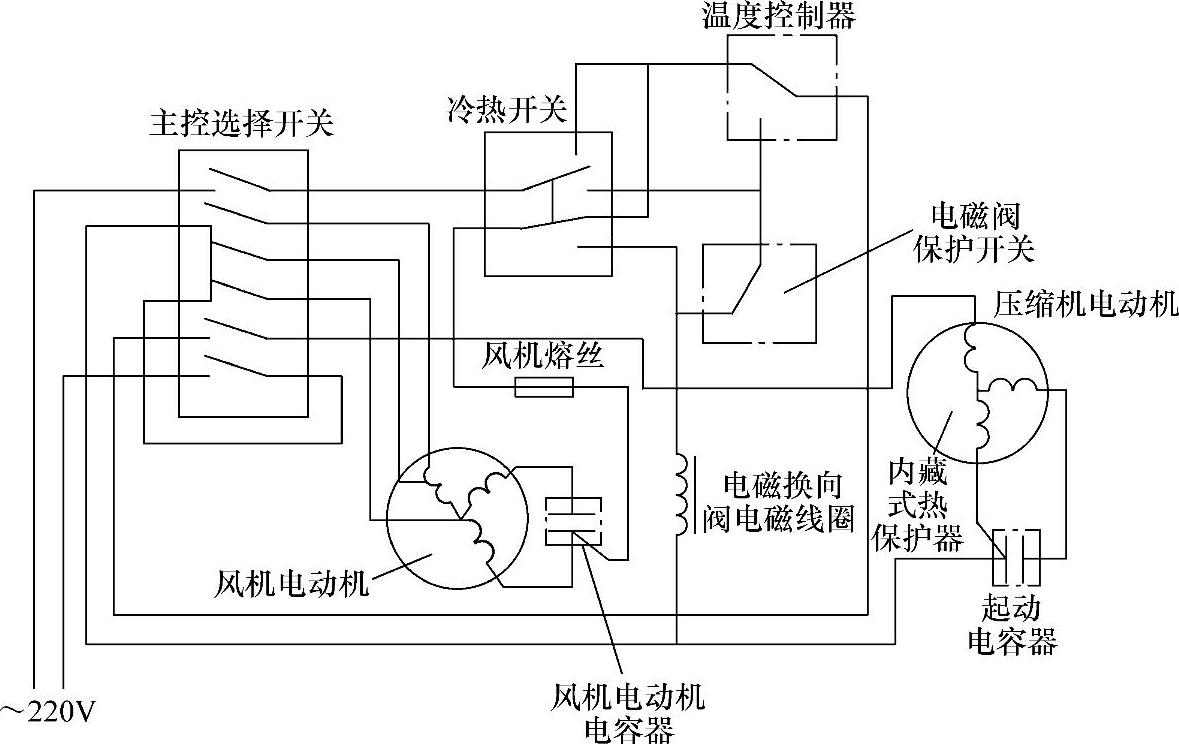

图2-69 热泵型空调器典型电路

电路工作程序是：先将主控选择开关旋到风速挡，这时电流走向是主控选择开关→冷热开关→风机电动机熔丝→风机电动机起动电容器，然后分两路：一路向风机电动机起动绕组供电，另一路向风机电动机运行绕组供电，使风机电动机在主控选择开关的控制下，进行高、中、低三速运行。(www.daowen.com)

风机电动机正常运转后，再起动制冷压缩机电动机，此时的制冷压缩机的起动运行电流走向是：主控选择开关→冷热开关→温度控制器→主控选择开关→压缩机电动机运行绕组公共端，然后再经压缩机电动机起动绕组→起动电容器→主控选择开关→电源，构成了压缩机的起动电路。另一路经压缩机运行绕组→主控选择开关→电源，完成了压缩机运行电路，压缩机运转。

制热时，先将手动冷热开关由制冷位置调到制热位置，使冷热开关与温度控制器接通，同时将温度控制器由制冷状态调到制热状态，此时的电流走向是电源→主控选择开关→冷热开关，然后分三路：第一路是冷热开关→电磁阀保护开关→冷热开关→风机电动机供电电路，使风机电动机运转。第二路是冷热开关→电磁阀保护开关→电磁换向阀线圈→主控选择开关→电源，电滋换向阀通电，使原来制冷剂流向发生逆转，即室内蒸发器变成冷凝器，其热量由离心风机吹入室内。第三路是冷热开关→温度控制器→主控选择开关→压缩机电动机绕组→电源，使压缩机运行并在电磁换向阀的指令下向室内供热。这种空调器工作在低冷、中冷和高冷状态下时，其压缩机的制冷量并未改变，状态是由机内吹出的风量决定的。制热时强热和低热也是由风机电动机的风速决定的。
