电热型窗式空调器典型电路如图2-68所示。下面就各部分控制电路进行分析。

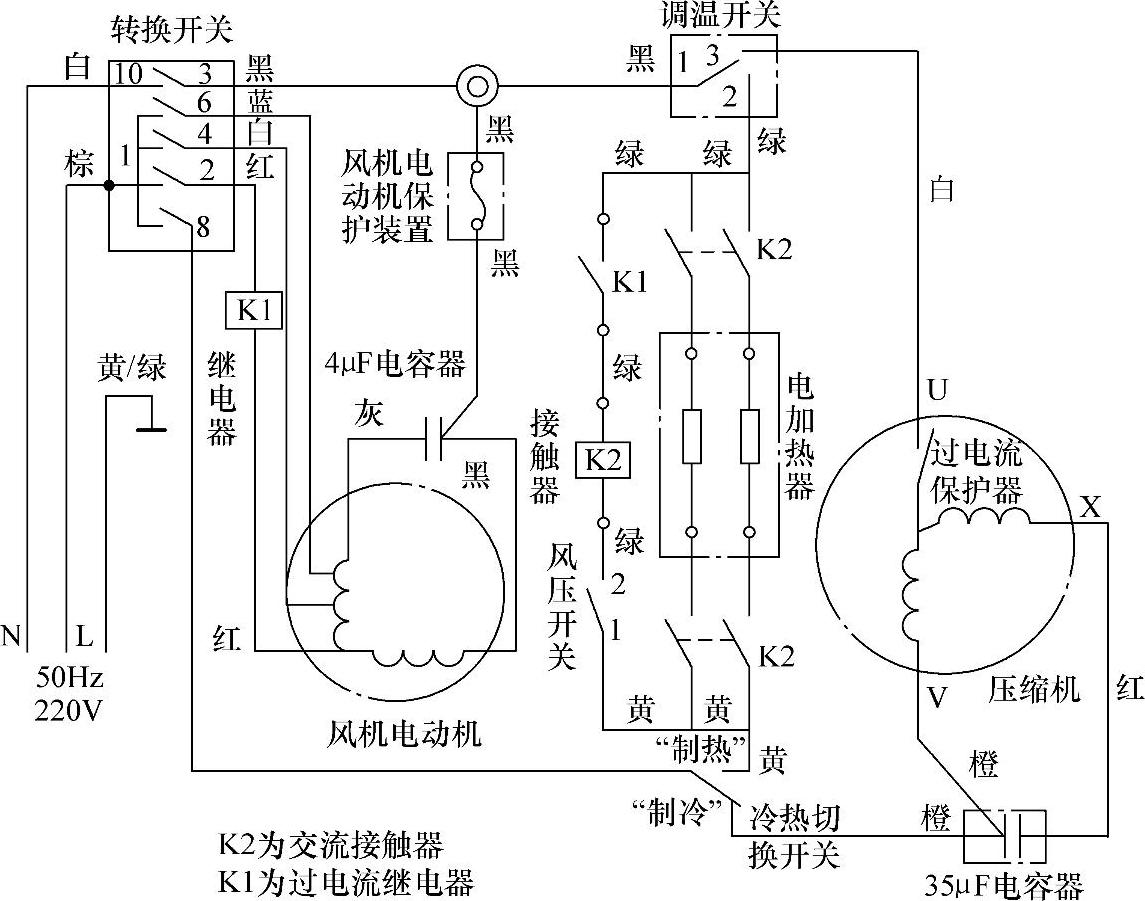

图2-68 电热型窗式空调器典型电路（KC—30D）

1.风机电动机供电电路

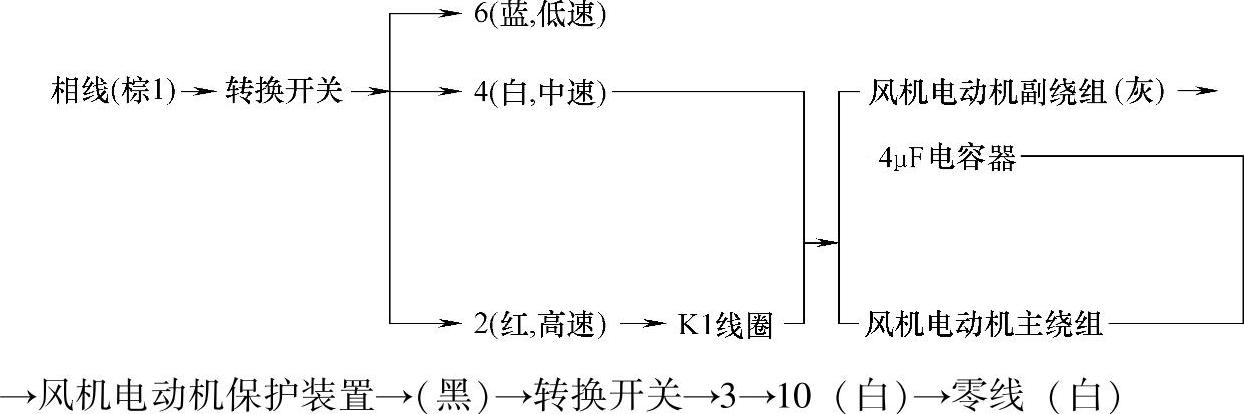

由图2-68可以看出，电源、转换开关（XK-1）、风机电动机、起动电容器（4μF）、风机电动机保护装置、过电流继电器K1等构成为一个转换开关直接控制的电路，电动机转速的高低取决于运转绕组上的电压。风机电动机供电电路工作过程如下：

当转换开关1—2接通时，风机电动机高速抽头得电，风机电动机高速运转；转换开关1—4接通时，风机电动机中速运转；转换开关1—6接通时，风机电动机低速运转。转换开关在制冷、制热、风机工作挡位时，转换开关10—3呈闭合状态。K1为过电流继电器。

2.制冷时压缩机供电电路

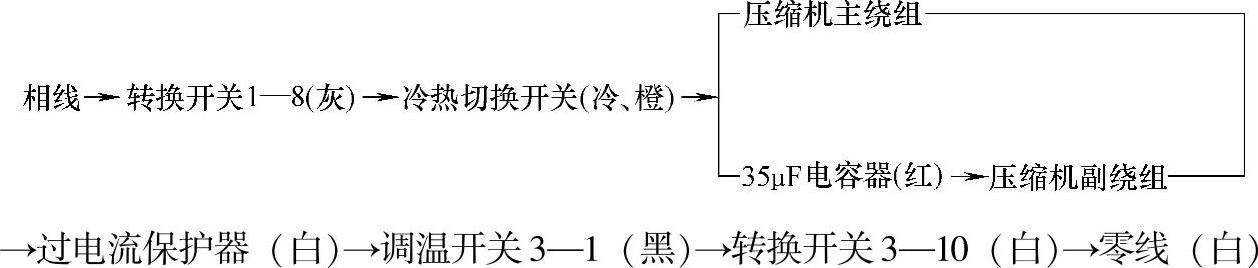

制冷时，压缩机供电电路也是一个简单的转换开关控制电路，其特点是电路上多了一个调温开关、一个冷热切换开关。

(www.daowen.com)

当转换开关在制冷位置时，转换开关10—3、1—8接通，只要冷热切换开关处于“制冷”位置，调温开关1—3接通（温度高于设定值时），则压缩机得电工作。当温度达到设定值时，调温开关1—3自动断开，压缩机失电停机。冷热切换开关是打在“制热”挡时，切断压缩机相线控制电路，压缩机不工作。

当转换开关在高冷时，风机电动机处于高速。转换开关在中冷、低冷时，则风机电动机相应地处于中速、低速。

3.制热控制电路

由图2-68可以看出，制热电路既是一个开关电路，又是一个典型的继电器-接触器控制电路。整个电路可分为主电路和控制电路两部分。

（1）主电路

当转换开关处于制热位置，冷热切换开关处于“制热”挡，调温开关1—2接通时，220V电源即送入交流接触器K2的电源输入端。

当接触器线圈K2得电时，常开触头K2闭合，电加热器得电制热。

（2）控制电路

接触器K2线圈的供电电路为控制电路。要使接触器K2得电，此控制电路需满足两个条件：一是过电流继电器K1常开触头闭合；二是风压开关1—2闭合。只有风机电动机在高速运转时，才能满足这两个条件，从而起到保护作用。
