单冷型窗式空调器的典型电路设计与优化

时间:2023-06-24 理论教育 版权反馈
【摘要】:单冷型空调器只用于夏季制冷降温、去湿,不能向房间内供暖。单冷型空调器的典型电路如图2-67所示。图2-67 单冷型空调器的典型电路从图2-67中可以看出,它包括两条主电路,一条是压缩机供电电路,另一条是风机电动机供电电路,均由主控选择开关控制压缩机和风机电动机的供电,并由温度控制器控制压缩机的开停。空调器工作时,风机电动机始终在运转。

单冷型窗式空调器的典型电路设计与优化

单冷型空调器只用于夏季制冷降温、去湿,不能向房间内供暖。单冷型空调器的典型电路如图2-67所示。

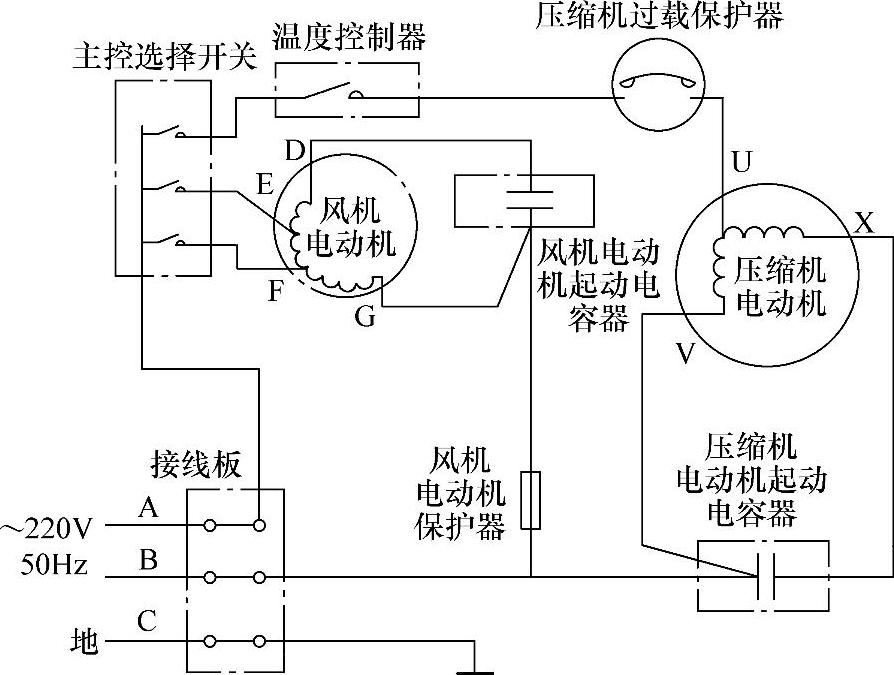

图2-67 单冷型空调器的典型电路

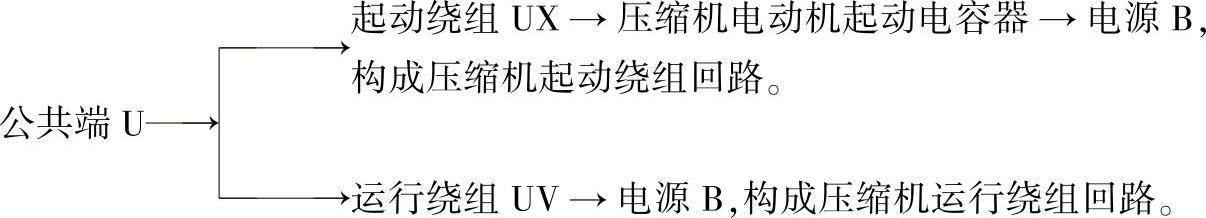

从图2-67中可以看出,它包括两条主电路,一条是压缩机供电电路,另一条是风机电动机供电电路,均由主控选择开关控制压缩机和风机电动机的供电,并由温度控制器控制压缩机的开停。主控选择开关的风机挡在弱风挡位时,风机电动机的供电电路是:电源A→主控选择开关→风机电动机起动绕组ED→风机电动机起动电容器→风机电动机保护器→电源B,构成风机电动机起动回路,风机电动机开始运转。风机电动机正常运转后,闭合制冷开关,即主控选择开关与电源A相通,形成了压缩机的供电电路:电源A→主控选择开关→温度控制器→压缩机过载保护器→压缩机起动和运行绕组的


当室内达到预定的温度后,温度控制器触头自动断开而切断电源。当室内温度回升后,温度控制器触头又接通电源,压缩机又开始运转制冷。

空调器工作时,风机电动机始终在运转。从图中可以看出,风机电动机的起动绕组和运行绕组是随风速的强弱而变化的。弱风时,起动绕组为ED的一段绕组,运行绕组为EFG的一段绕组。强风时,起动绕组为FED的一段绕组,运行绕组为FG的一段绕组。风机电动机转速越快,运行绕组线圈越少,起动绕组线圈越多,风机电动机转速越慢,运行绕组线圈越多,起动绕组线圈越少。

主控选择开关控制风机电动机和压缩机电动机工作。闭合主控选择开关可以单独运行风机,也可以使风机与压缩机同时工作。主控选择开关可以进行风量和制冷强弱的选择。制冷运行时,当室温达到要求后,由温度控制器切断压缩机供电电路,使压缩机停止工作,而风机则继续工作;当室内温度回升后,温度控制器又将压缩机供电电路接通,压缩机又开始工作。

风机电路中串接风机电动机保护器,可以对风机进行过电流保护。
