空调器的机械式温度控制器,又称温度继电器或恒温器,空调器中的温度控制器可对其制冷、制热进行自动控制,不同用途的温度控制器的型式也不同。

单冷型空调器的温度控制器,只控制压缩机制冷运行,当室温上升至温度控制器所调定的温度时,压缩机控制电路接通,压缩机运行,当回风温度达到温度控制器调定温度后,压缩机控制电路被切断,停止压缩机的运行。


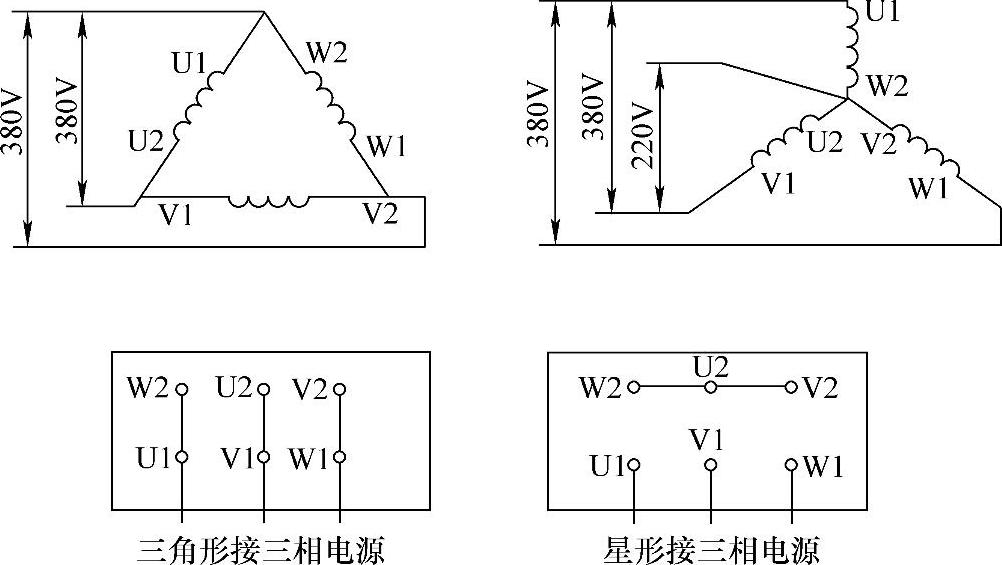

图2-57 三相电动机的接线

热泵型空调器的温度控制器,不但控制其制冷运行,也同样控制其制热运行。夏季控制制冷运行过程与单冷型空调器的一样,冬季时冷热切换开关将系统制冷运行切换为制热运行,温度控制器可控制其制热运行。

1.感温波纹管式温度控制器的结构和工作原理

感温波纹管式温度控制器是常用的空调器的机械式温度控制器之一。感温波纹管式温度控制器主要由三大部分构成,如图2-58所示。


图2-58 感温波纹管式温度控制器的结构

1—感温包 2—毛细管 3—弹簧 4—波纹管 5—曲杆 6—偏心轮 7—杠杆 8—微动开关

(1)感温机构

由感温包、毛细管、波纹管形成一个密闭系统,内装感温剂。感温包放在空调器吸入空气的风口处,感受室内循环回风的温度,将温度信号转变为压力信号,以压力作用来推动电触头的通与断,以达到自动控制温度的目的。

(2)偏心轮调节机构(www.daowen.com)

偏心轮调节机构用来调定温度的给定值,若顺时针转动偏心轮,就会使曲杆向左位移,增加了弹簧的弹力,可使温度控制器所控制的温度给定值上升(室温偏离),反之,则可使温度控制器所控制的温度给定值下降(室温偏低)。

(3)微动开关

有两个微动开关,一个用于制冷工况,一个用于热泵工况。每一个微动开关都有一个常开和常闭的触头。微动开关的工作原理是:在制冷工况下,当室温上升到调定的温度时,感温包中的感温剂膨胀,使波纹管内部压力增大,波纹管伸长,并克服弹簧的弹力使微动开关②的触头接通,此时制冷压缩机运转,系统制冷,直至室温下降,空调器回风温度又降至温度控制器调节机构事先调定的温度时,感温包和毛细管内的感温剂收缩,微动开关②的触头在弹簧的弹力的作用下断开,使压缩机电动机的电路被切断,停止制冷运行。

室内温度的控制可以通过旋转温度控制器上的调节凸轮改变弹簧的弹力而达到改变室内温度的目的。冷暖两用热泵型空调器也可以用此种温度控制器的微动开关①进行控制。

2.膜盒式温度控制器的结构和工作原理

膜盒式温度控制器也是常用的空调器的机械式温度控制器之一。膜盒式温度控制器与感温波纹管式温度控制器一样,属压力式温度控制器,其结构如图2-59所示。

膜盒的一端通过毛细管接在感温包上,将外界空气温度变化转变为膜盒中的压力变化,通过压板的端杆去操纵开关动作,从而控制压缩机电动机电路的通断。

在制冷运行中,如果室温下降,则感温包内压力p1降低,使压板下移,因而使触头断开,电路被切断,压缩机停止运转。

当室温回升,感温包内压力也随之增高,此时压力p1p2,压板上移,温度控制器内制冷运行触头闭合,电路接通,压缩机又重新起动运行制冷。


图2-59 膜盒式温度控制器的结构

1—调温旋钮 2—凸轮 3—弹簧 4—压板 5—支点 6—开关 7—膜盒 8—毛细管 9—感温包
