变频空调器中的变频器可以改变压缩机电源的频率，使压缩机在开始供冷或供暖的初始阶段，以大于其自身16%的大功率高速运转，当室温达到设定温度时，则以其自身50%的小功率运转，不但能维持室温恒定，而且还会节约电能。当室温与设定温度之差较大时，变频器自动增大压缩机电源的频率（最大可达120Hz）以提高压缩机转速，在很短时间内达到设定温度。

图2-56所示是变频空调器的循环流程图，为制冷和热泵供暖兼用的循环图。它与常规的热泵型空调器制冷系统不同之处是采用了变频压缩机和电子膨胀阀。

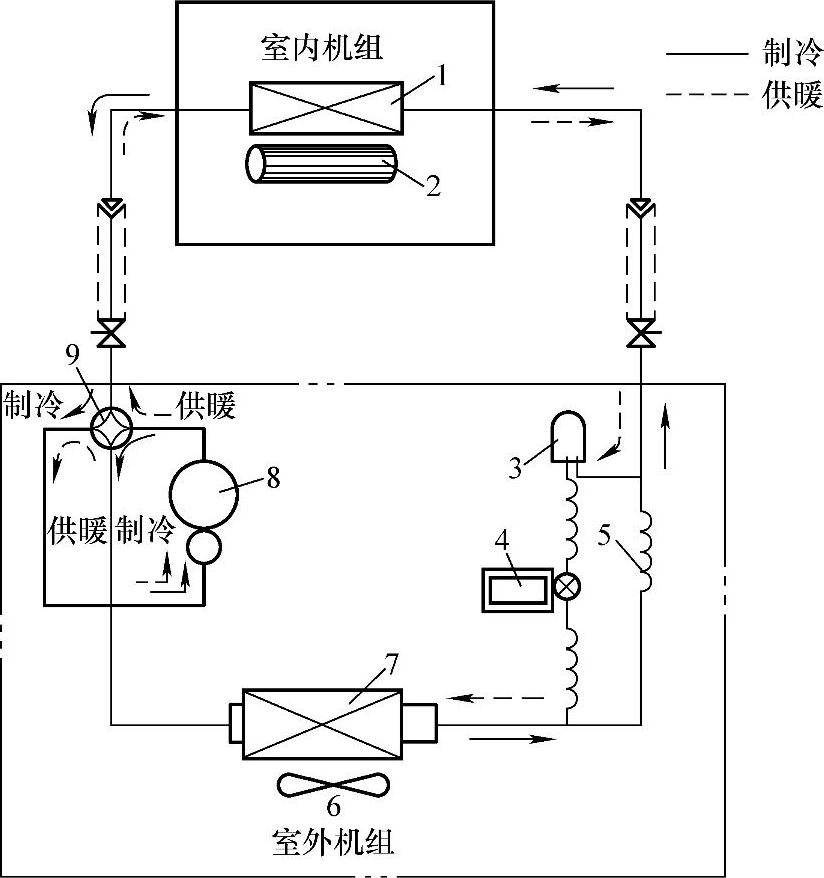

图2-56 变频空调器的循环流程图(www.daowen.com)

1—室内换热器 2—贯流风机 3—干燥过滤器 4—电子膨胀阀 5—毛细管 6—风机 7—室外换热器 8—变频压缩机 9—四通换向阀

图2-56中，实线箭头的方向表示制冷时的制冷剂流向。虚线箭头方向表示热泵供暖时制冷剂的流向。当空调器作制冷运转时，由变频压缩机8排出的高压高温气体，经过四通换向阀9进入室外换热器7，向外界空气放出热量，制冷剂冷凝成液体。经过毛细管5节流成低压后，进入室内换热器1，吸取室内空气的热量而蒸发成气体，将流过室内换热器的室内空气温度降低。制冷剂气体经过四通换向阀9后被变频压缩机8吸入、压缩并排出，完成一个制冷循环。

当空调器作热泵供暖运转时，由变频压缩机8排出的制冷剂气体，经过四通换向阀9后，按虚线箭头所指的方向，流入室内换热器1，向室内空气放出热量。制冷剂冷凝成液体后，经过干燥过滤器3、电子膨胀阀4流入室外换热器7，吸取室外空气的热量后，蒸发成气体，再流经四通换向阀9后，按虚线箭头所指的方向流入变频压缩机8，压缩成高温高压气体后排出，完成一个热泵供暖循环。
