1.风冷柜式空调器

风冷柜式空调器的外形如图2-47所示，分为室内机组和室外机组两部分，中间由制冷剂管道和导线连接。

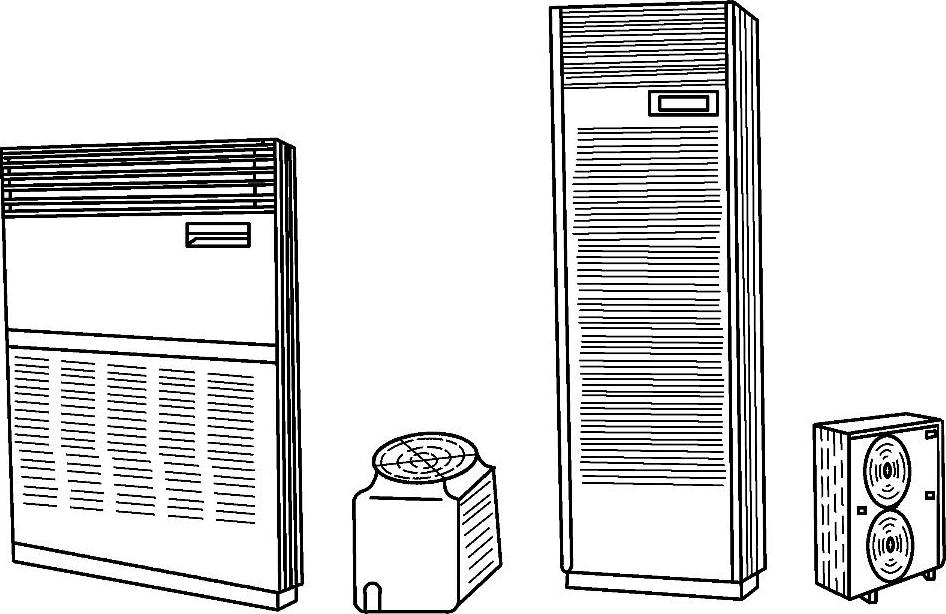

图2-47 风冷柜式空调器的外形

风冷柜式空调器主要由制冷压缩机、冷凝器、干燥过滤器、膨胀阀、蒸发器、空气过滤器、室内外风机等组成，如图2-48所示。

风冷柜式空调器制冷系统的工作原理如图2-49所示：压缩机排出的高温高压过热蒸气，进入冷凝器后被室外空气冷却，放出冷凝热后变成高压过冷液，经过干燥过滤器过滤干燥后经膨胀阀节流，进入蒸发器中蒸发，吸收室内空气热量后成为干饱和空气被压缩机吸回，再进入下一个循环。如此往复，达到给空调房间内的空气降温、去湿、除尘及改变室内空气循环速度的目的。

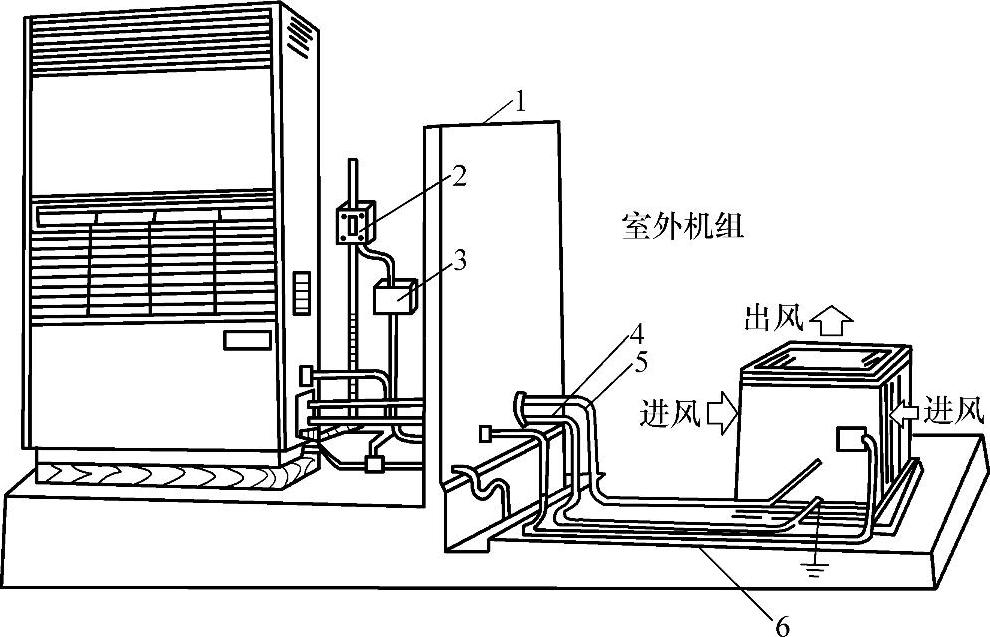

图2-48 风冷柜式空调器的结构（安装）示意图

1—墙 2—总电源 3—开关盒 4—液管 5—气管 6—导线

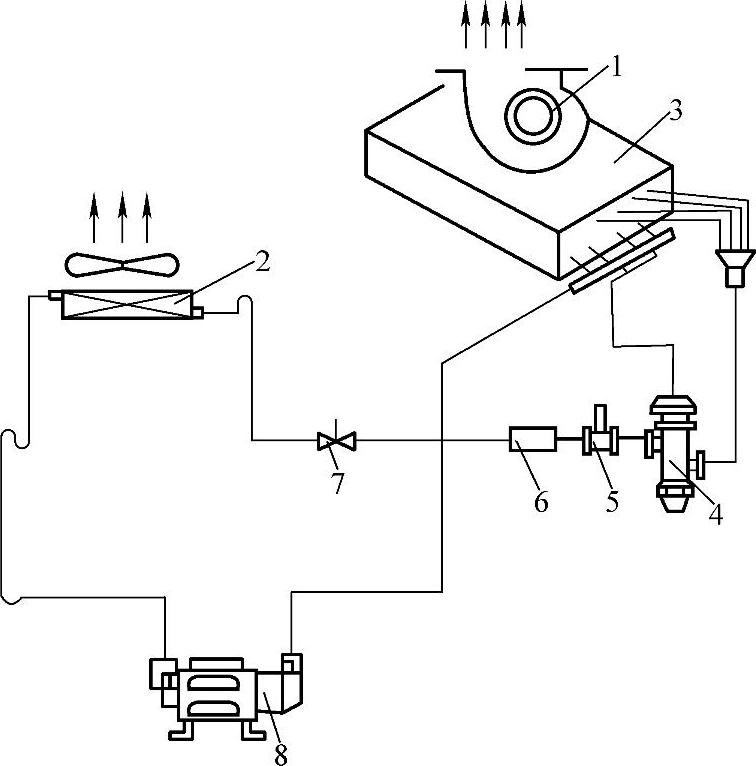

图2-49 风冷柜式空调器制冷系统的工作原理

1—风机 2—冷凝器 3—蒸发器 4—膨胀阀 5—电磁阀 6—干燥过滤器 7—供液阀 8—压缩机

2.水冷柜式空调器

水冷柜式空调器与风冷柜式空调器的结构基本相同，只是将风冷柜式空调器采用的翅片盘管式冷凝器换成了壳管式或套管式水冷冷凝器。水冷柜式空调器分为接风管型和不接风管型两种。水冷柜式空调器在结构上与风冷柜式空调器相比只有室内机组，没有室外机组。

水冷柜式空调器的外形与制冷系统如图2-50所示。此种机型为适应冷负荷变化的需要，采用了两台各自独立的全封闭式压缩机、套管式冷凝器的制冷系统，负荷大时两台机组同时起动运行，负荷小时一台机组运行即可。

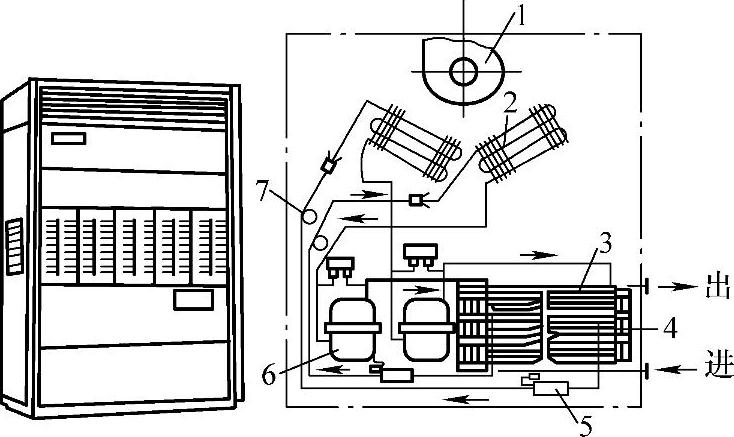

图2-50 水冷柜式空调器的外形与制冷系统示意图

1—风机 2—蒸发器 3—冷凝器 4—外壳 5—干燥过滤器 6—压缩机 7—毛细管

水冷柜式空调器的安装示意图如图2-51所示。为提高用水的经济性，大多数水冷柜式空调器均采用冷却塔为冷却水散热的方式，以节约用水。在水量充沛、靠近江河湖泊的地区，也有采取直排水方式冷却冷凝器的。水冷柜式空调器制冷系统的工作原理与风冷柜式空调器制冷系统的相同，但是，由于冷却效果的加强，水冷柜式空调器与风冷柜式空调器相比，在机组功率相同的情况下，可提高1/3以上的制冷能力。

(www.daowen.com)

图2-51 水冷柜式空调器的安装示意图

1—风管 2—冷风机 3—墙 4—连接管 5—冷却塔

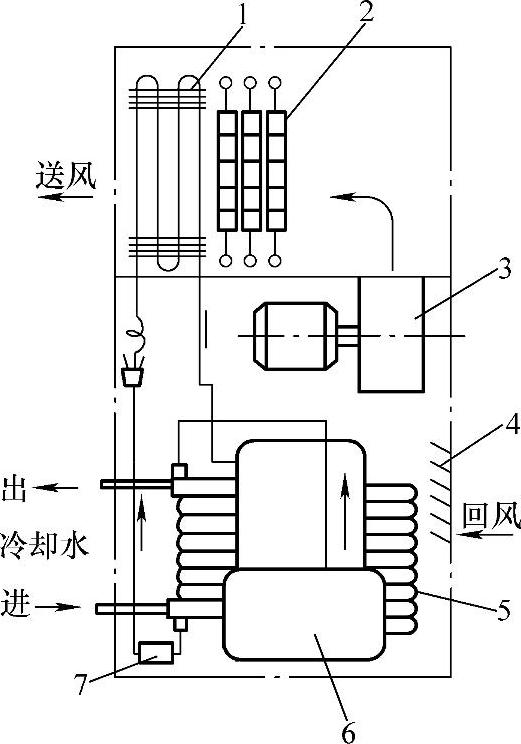

图2-52 冷暖两用型电热型柜式空调器的结构

1—翅片式蒸发器 2—管状电加热器 3—离心风机 4—空气过滤器 5—套管水冷式冷凝器 6—全封闭式制冷压缩机 7—贮液器

3.冷暖两用型柜式空调器

冷暖两用型柜式空调器有电热型和热泵型两种。电热型是在单冷型的基础上，加装了一套电加热器而组成的，其结构如图2-52所示。它的主要设备有全封闭式制冷压缩机、套管水冷式冷凝器、毛细管、翅片式蒸发器、贮液器、管状加热器、离心风机、空气过滤器等。它的工作原理、工作条件与同类型的家用空调器相同。

冷暖两用热泵型柜式空调器的结构如图2-53所示。它与家用热泵型空调器一样都是在制冷系统中加装了电磁换向阀，依靠电磁换向阀切换制冷剂的流动方向，实现其冷暖功能转换。这种机型的工作原理和使用条件也与家用热泵型空调器相同。

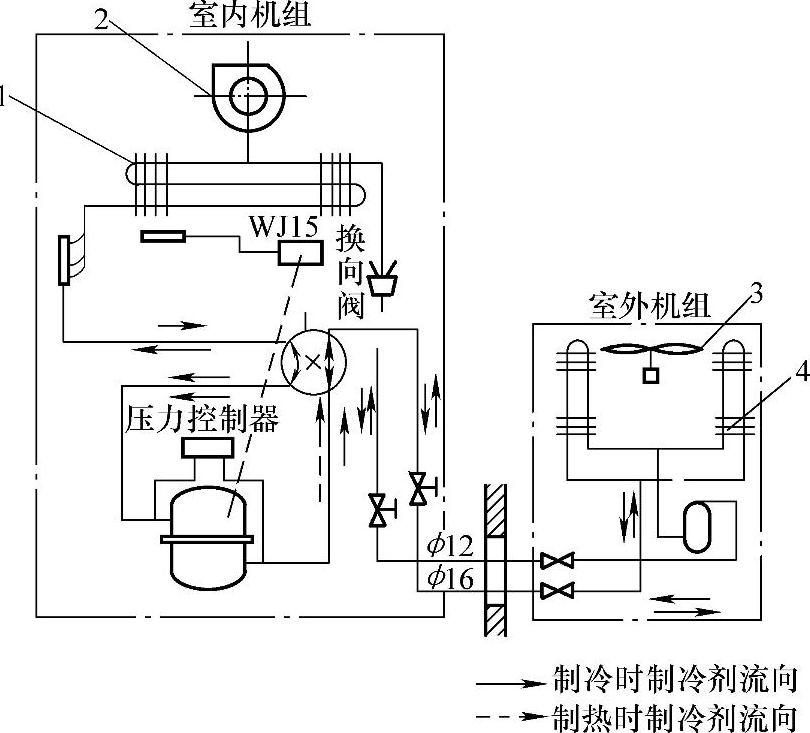

图2-53 冷暖两用热泵型柜式空调器的结构及工作原理示意图

1—室内侧换热器 2—风机 3—轴流风机 4—室外侧换热器

4.分体立柜式空调器

分体立柜式空调器的结构如图2-54所示，它由室内机组和室外机组组成。室内机组为立柜形，正面的上部是出风口、水平和垂直出风格栅，带有自动摇风装置；正面的中部为操作控制板；正面的下部为进风格栅，装有空气过滤网。室内机组主要由金属外壳、换热器、毛细管、冷凝水接收装置、制冷剂管接孔、排水孔、离心风扇、电气盒、面板、底座等部件组成。

室外机组为长方盒形，主要由冷凝器、压缩机、轴流风机、风机电动机、电磁换向阀、除霜开关、压力保护器、制冷剂连接管用高低压阀门以及电气盒等组成。室内机组安装在室内，室外机组安装于室外，至于压缩机的安装位置视具体要求决定，一般情况是将压缩机和冷凝器安装在室外，这样可以减少室内侧的噪声。

分体立柜式空调器制冷系统的工作原理是：空调器制冷时，压缩机将高温高压的气态制冷剂排至冷凝器中。轴流风机吸入室外空气用来冷却冷凝器，同时将热空气排至室外，这时气态制冷剂冷凝成为高压的液体制冷剂，通过室内外机组的连接管进入毛细管，节流降压后再进入蒸发器中蒸发，吸收室内空气中的热量，室内空气冷却降温后再由离心风机吹至室内。蒸发器内汽化后的制冷剂气体，通过室内外机组的连接管，被压缩机吸入，经压缩后变成高温高压的制冷剂气体，再排入冷凝器中冷凝放热，这样周而复始，循环不息，完成连续的制冷过程。

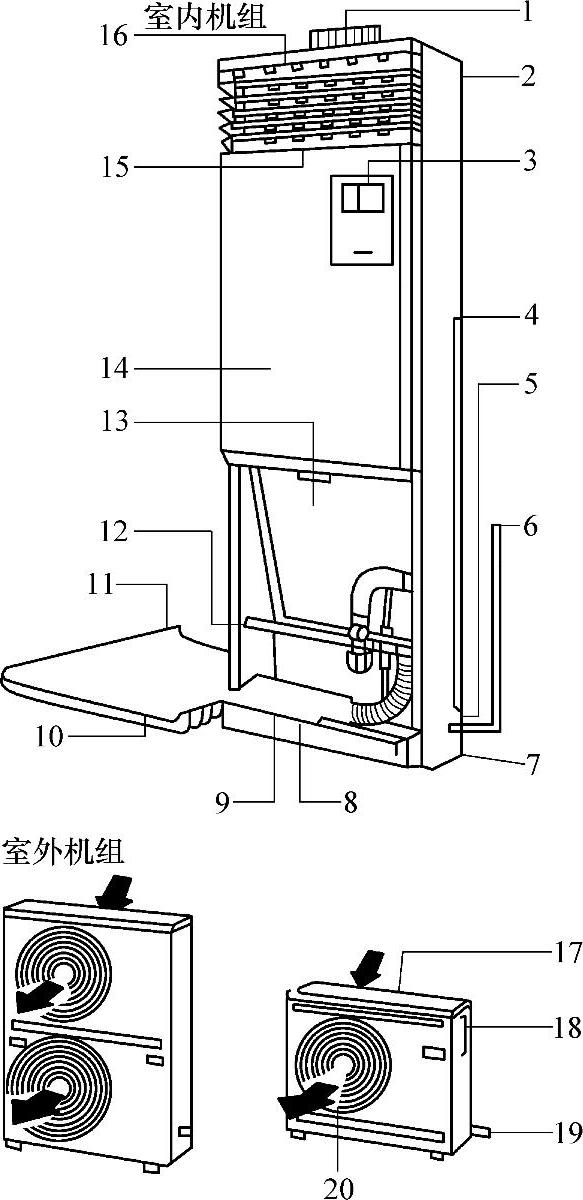

图2-54 分体立柜式空调器的结构

1—安装固定卡 2—水平出风格栅 3—操作控制板 4—电源线及控制线接口 5—排水孔 6—制冷剂管接孔 7—机组固定脚 8—电气盒 9—底座 10—进气格栅 11—空气过滤网 12—冷凝水接收装置 13—室内换热器 14—面板 15—垂直出风格栅 16—出风口 17—进风口（背面） 18—电气盒盖 19—制冷连接管路阀门 20—出风口
