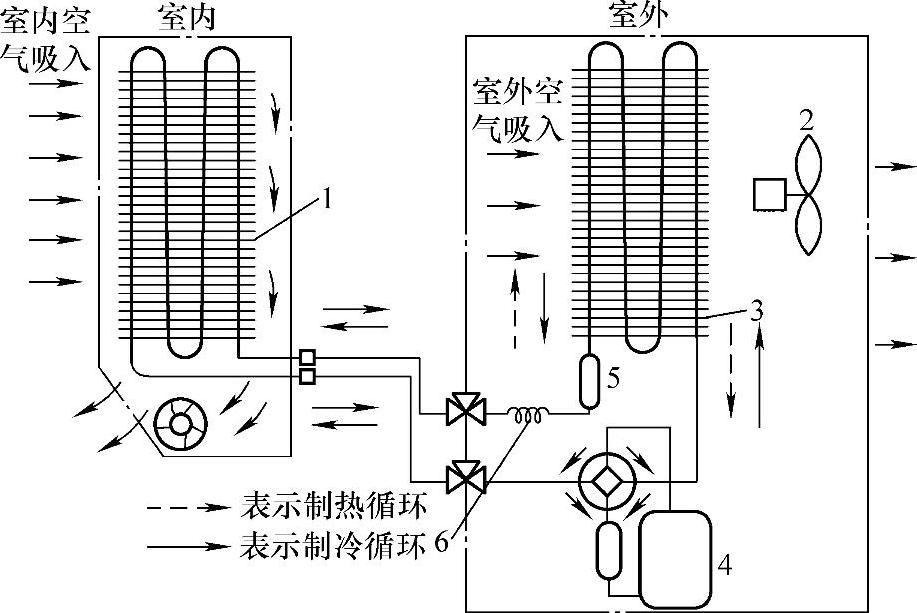

热泵型分体式空调器的工作原理如图2-41所示，其循环原理与单冷型空调器相同，只是在系统中增加了一个电磁换向阀，用来转换制冷剂的流向。制冷运行时，从压缩机出来的高温高压气体排向室外侧换热器，冷凝后经毛细管节流将低温低压的R22液体排向室内侧，吸收室内热量；制热运行时，从压缩机出来的高温高压气体排向室内侧换热器，使室内温度升高，而R22在室内被冷凝成液体，经节流后排到室外侧换热器，通过吸收室外环境的热量将液体蒸发成气体，再进入压缩机进行下次循环。

图2-41 热泵型分体式空调器的工作原理

1—蒸发器 2—轴流风机 3—冷凝器 4—压缩机 5—干燥过滤器 6—毛细管

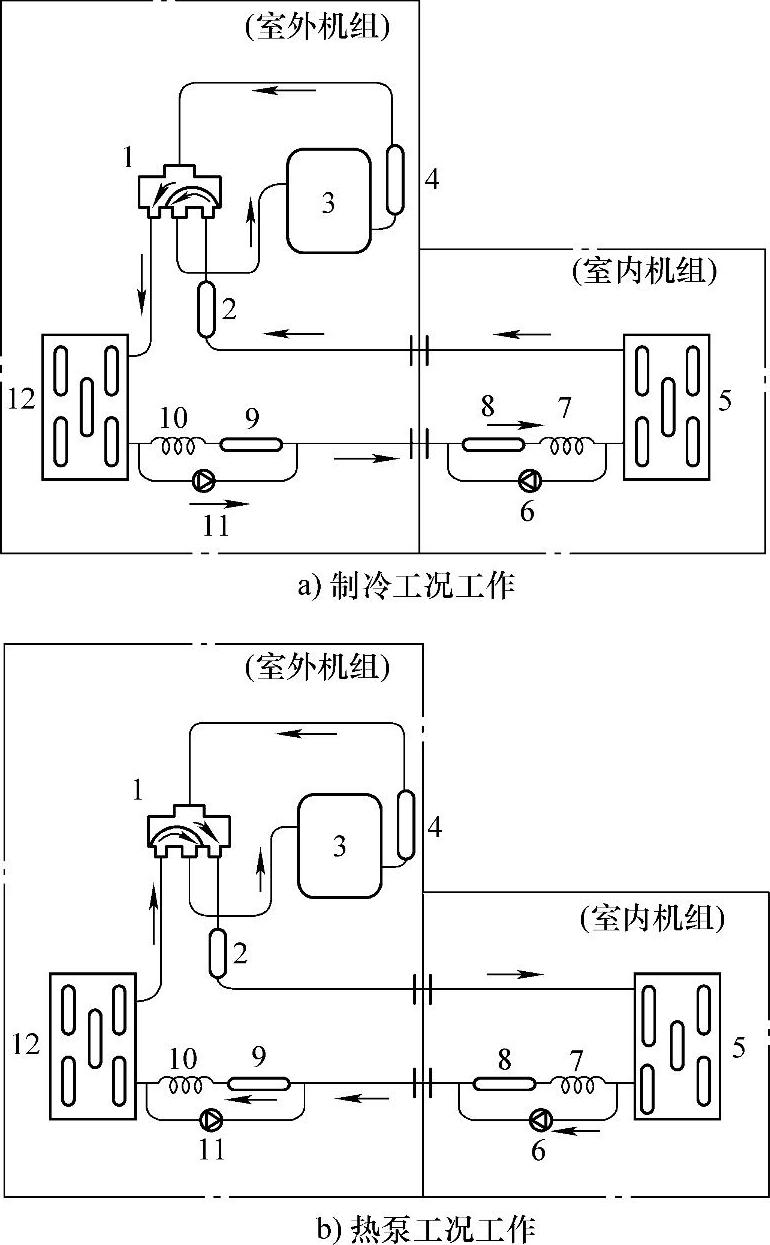

热泵型分体式空调器制冷系统制冷与制热转换时的工作过程如图2-42所示。制冷工况下制冷剂流向为：压缩机3→消声器4→四通换向阀1→室外换热器（冷凝器）12→单向阀②11→干燥过滤器①8→毛细管①7→室内换热器（蒸发器）5→缓冲器2→四通换向阀1→压缩机3。

热泵（制热）工况下制冷剂流向为：压缩机3→消声器4→四通换向阀1→缓冲器2→室内换热器（冷凝器）5→单向阀①6→干燥过滤器②9→毛细管②10→室外换热器（蒸发器）⑫→四通换向阀1→压缩机3。(www.daowen.com)

应该注意到，在制冷工况下，由于毛细管②10、干燥过滤器②9和单向阀②11并联，而毛细管阻力大，它几乎不通，所以制冷剂只能从单向阀②11流过去，到单向阀①6时受阻不通，经干燥过滤器①8、毛细管①7节流进入室内换热器5，此时它为蒸发器，所以室内制冷降温。

相反，在制热工况下，单向阀①6通，单向阀②11不通，制冷剂经干燥器②9、毛细管②10节流，而进入室外换热器12，此时它为蒸发器，吸收外界热量，输送到室内去。

图2-42 热泵型分体式空调器制冷系统工作模式

1—四通换向阀 2—缓冲器 3—压缩机 4—消声器 5—室内换热器 6—单向阀① 7—毛细管① 8—干燥过滤器① 9—干燥过滤器② 10—毛细管② 11—单向阀② 12—室外换热器
