分体式空调器多为挂壁式，其机组为全塑组合型壳体，正面为进气格栅，内设空气过滤网；背面设有挂耳，安装时将挂耳挂在安装板上即可。

室内机组采用贯流风机，在正面向斜下方送风。送风口设有可调整上下送风角度的导风板和左右送风方向的垂直叶片，以满足人员对送风气流的要求。其外形和进出风流向如图2-34所示。

挂壁式室内机组的控制方式有三种：第一种是在机体上直接操纵，即用设在机体上的机械式开关（含温控开关）或电子开关（含电子温度控制器）进行控制和温度的设定；第二种为有线遥控，即将第一种控制方式的控制器件单独装于一控制盒内，用控制线与机组相连，系于机组下方；第三种为无线红外遥控，即机体内设有指令接收器和执行器件，发射器装于手盒内，在房间内任何地方都可操纵机组。

挂壁式室内机组在房间内不占地面，不影响人们的地面活动和地面陈设的摆放，可增加墙壁的装饰效果；具有和顺的送风气流，使房间内温度场分布合理。采用贯流风机，可有效地减少房间内的噪声。

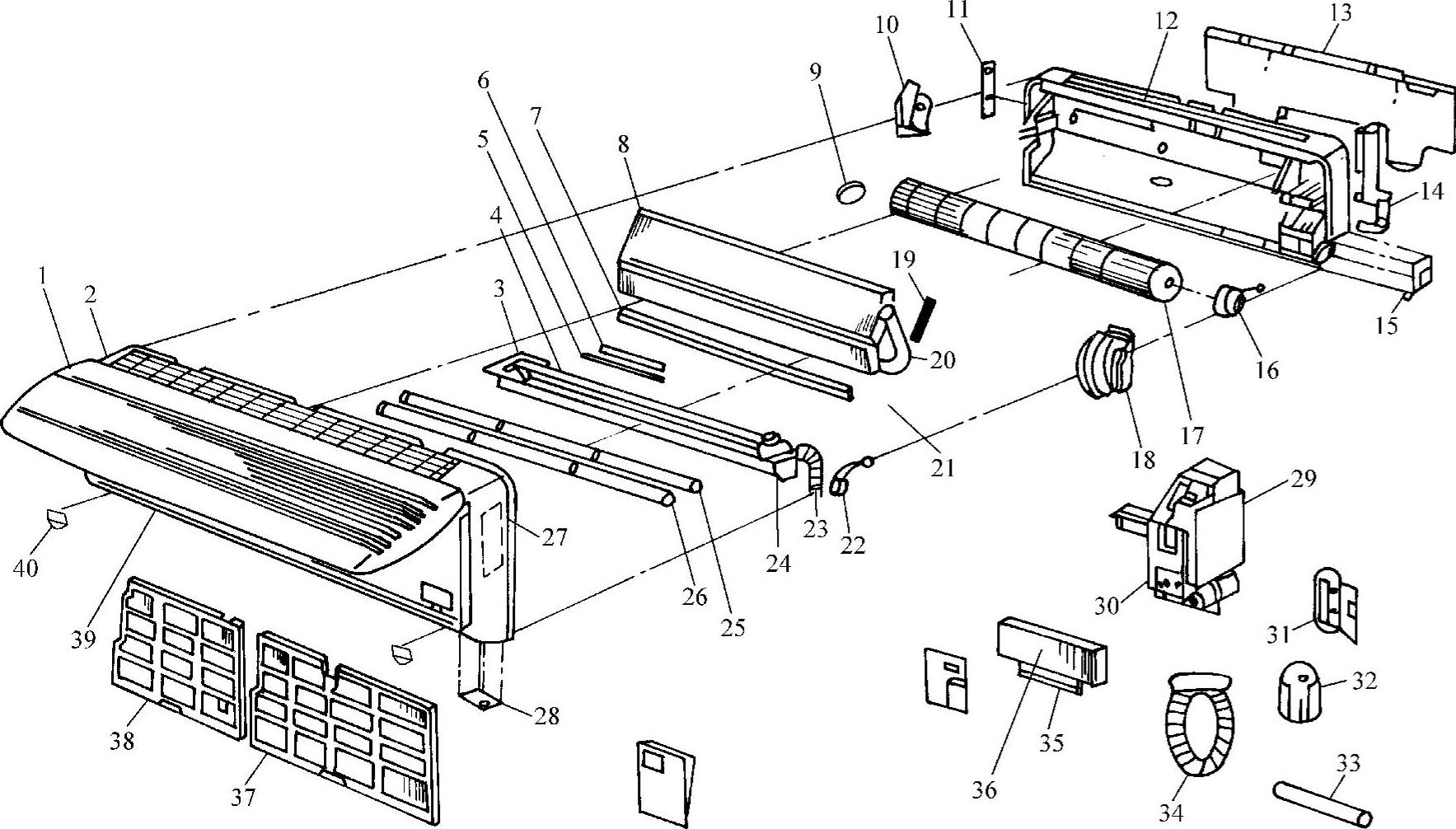

图2-32 分体挂壁式空调器室内机组分解图

1—回风口格栅 2—面板座组件 3—排水槽和垂直导风叶支架 4—垂直导风叶组件 5—蒸发器进液管 6—蒸发器出气管 7—蒸发器中间槽隔条 8—蒸发器总成 9—贯流风机轴承 10—轴承座 11—铭牌 12—室内机后座 13—安装板 14—导管引出口 15—后座右活动盖 16—风机电动机 17—贯流风机 18—电动机支座 19—泄水盘导槽 20—蒸发器进、出管隔热套管 21—温度传感器固定夹 22—摇摆电动机 23—排水软管 24—导风叶片臂组件 25—上水平导风叶片 26—下水平导风叶片 27—接线图和铭牌 28—指示灯组件 29—电器盒盖组件 30—电器盒盖组件 31—无线遥控器 32—遥控器支架 33—排水软管隔热材料 34—排水软管35——过滤器手柄 36—脱臭过滤器和静电过滤器 37—右滤网 38—左滤网 39—面板卡 40—面板座固定螺钉罩帽

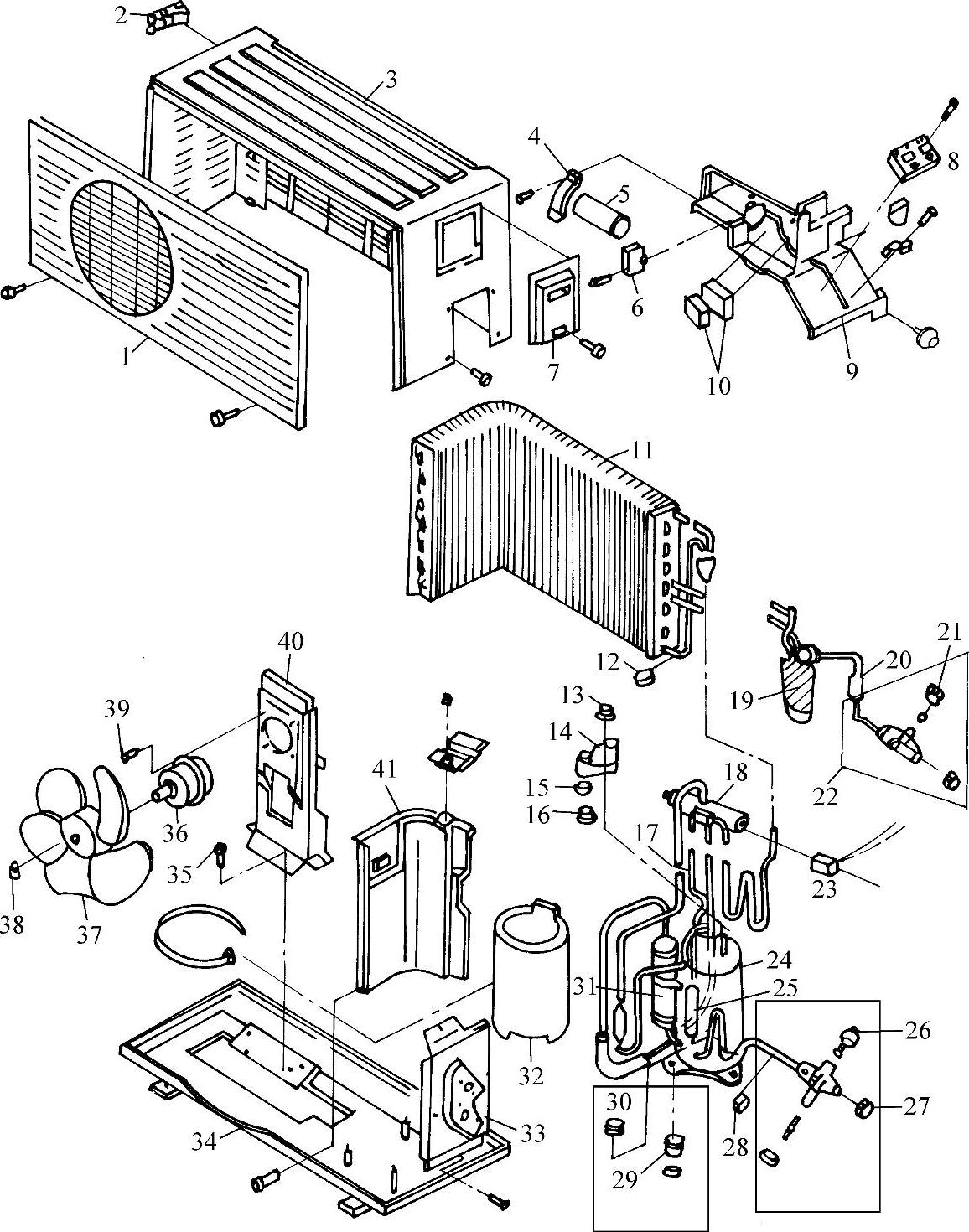

图2-33 分体挂壁式空调器室外机组分解图

1—室外机前面板 2—把手 3—机壳组件 4—电容器托架 5—压缩机电容器 6—风机电容器 7—控制盒盖 8—电源引线端子板 9—控制板 10—电磁开关 11—冷凝器 12—压力开关 13—压缩机端子罩螺母 14—压缩机端子罩壳 15—过载保护器压紧弹簧 16—过载保护器 17—压缩机管路 18—四通换向阀 19—毛细管 20—过滤器 21—扩口螺母 22—二通阀 23—四通换向阀线圈 24—压缩机 25—排气缓冲容器 26—扩口螺母 27—三通阀阀帽 28—压力开关 29—压缩机底座橡胶圈 30—压缩机底座固定螺母 31—蓄液分液器 32—压缩机保温、隔声棉 33—制冷剂阀支架 34—底座 35—风机电动机支架螺钉 36—风机电动机 37—风机 38—风机固定螺母 39—电动机固定螺钉 40—风机电动机支架 41—隔板

分体吊顶式室内机组一般用板（杆）在屋顶靠墙壁固定安装，也可吸顶安装，采用有线遥控或无线红外遥控。当采用有线遥控时，需将遥控盒在墙上便于操作的高度处固定，遥控盒与机组间用控制电缆连接。机组安装高度较高，对节约能源不利，但有的机组另设有垂直向下送风的送风口和可调节水平与垂直向下送风量的分配机构，可弥补其不足。其外形如图2-35所示。

分体嵌入式室内机组适用于有装饰天花板的房间，在装饰顶上开镶嵌孔洞安装，故又称天花板镶嵌式。采用有线遥控或无线红外遥控，当采用有线遥控时，其遥控盒也需固定于便于操作的位置。采用分体嵌入式室内机组可使空调房间更加整齐美观，其外形如图2-36所示。

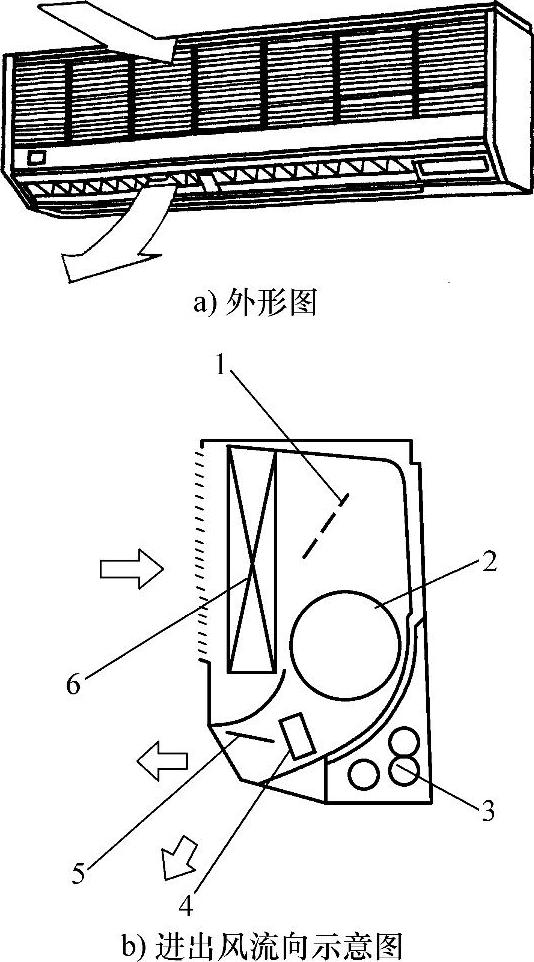

图2-34 挂壁式室内机组外形和进出风流向

1—加热器 2—贯流风机 3—连接管 4—左右送风叶片（手动） 5—上下送风片 6—换热器(www.daowen.com)

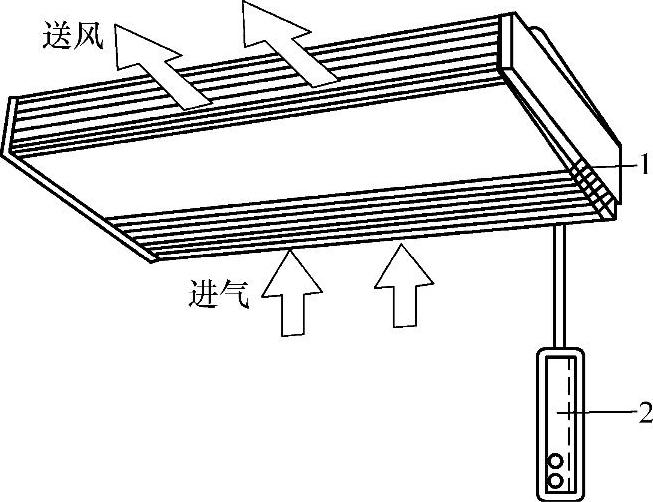

图2-35 分体吊顶式室内机组外形

1—空调器 2—有线遥控器

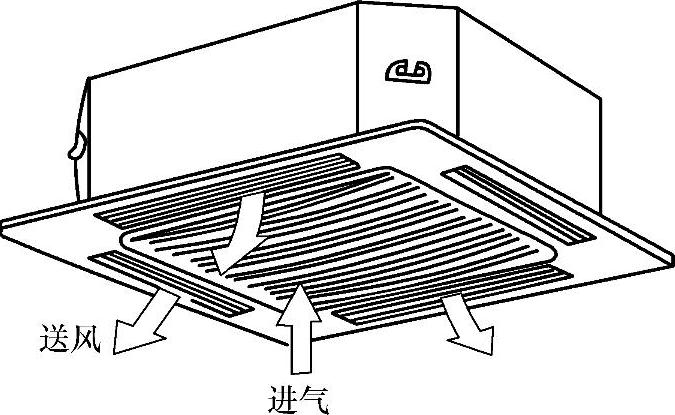

图2-36 分体嵌入式室内机组外形

分体隐藏式室内机组也是适用于有装饰天花板房间的机型。安装时，将其隐藏于顶棚上，用通风管道向室内送风。吸气口和送风口可根据室内情况自由设置，使气流送往需要的位置。其外形如图2-37所示。

嵌入式和分体隐藏式室内机组可与全热换热器组成联锁系统，从室外引入的新风和从室内排出的污浊空气在全热换热器内流动的过程中进行热交换，降低室内冷（热）量的损失。渗透型全热换热器芯如图2-38所示，空调器-全热换热器联锁系统如图2-39所示。

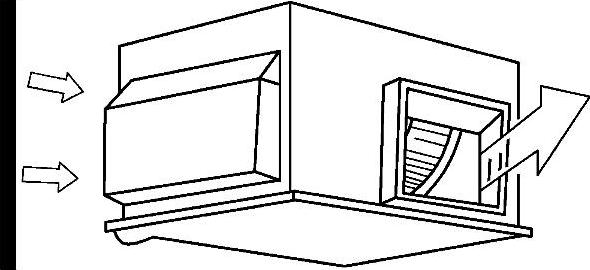

图2-37 分体隐藏式室内机组外形

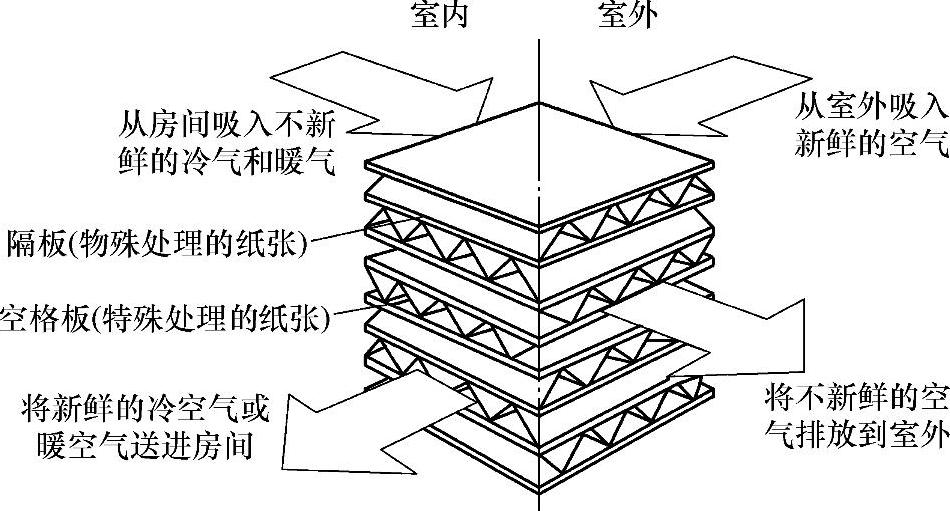

图2-38 渗透型全热换热器芯示意图

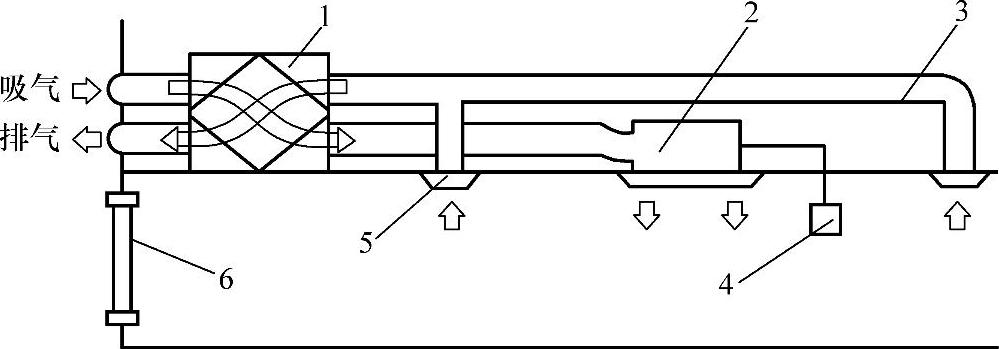

图2-39 空调器-全热换热器联锁系统示意图

1—全热换热器 2—空调器 3—风管 4—遥控器 5—排风口 6—窗户
