1.换热器
换热器又称为热交换器,根据需要可以用作冷凝器或蒸发器。在热泵型空调器中称为室内热交换器和室外热交换器,可随季节互换作用。
空调器的换热器一般由传热管、肋片和端板三部分组成。传热管的材料为紫铜管,肋片的材料为纯铝箔。
空调器的换热器通常为扩大散热面积都是在紫铜管上胀接铝片,组成整体肋片管束式。首先将肋片冲出孔,然后穿套铜管,再胀铜管,使其与肋片紧密结合,最后焊上弯头,装上端板即可。

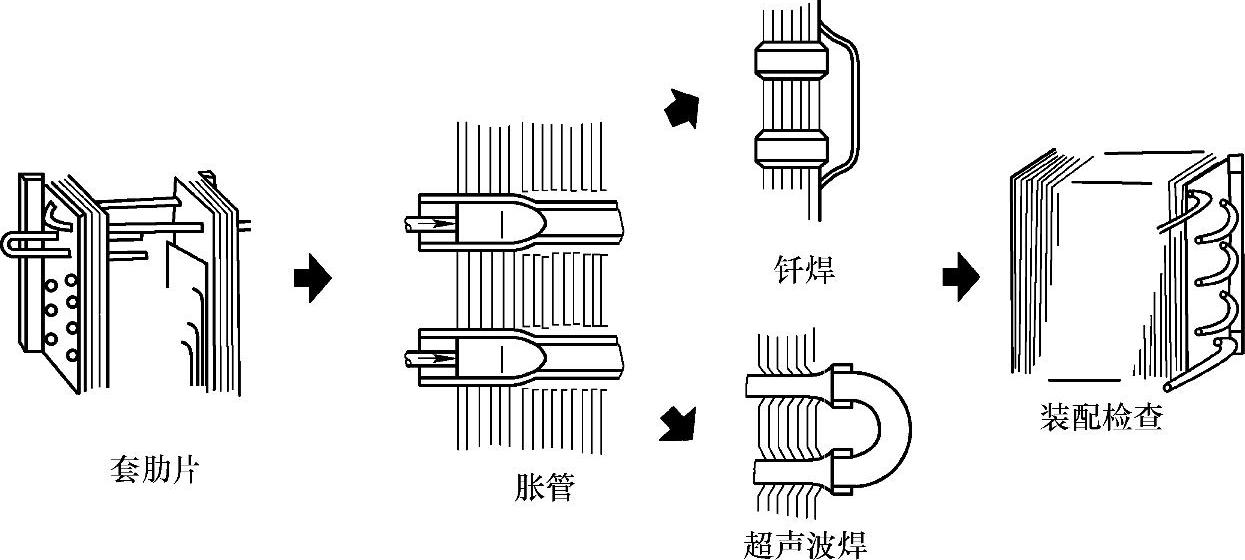

图2-22所示为空调器整体肋片管束式换热器的成形过程。
图2-22 空调器整体肋片管束式换热器的成形过程
为保证空气流通,散热效果良好,肋片间隙一般要求为1.5~2.0mm。间隙过小,会使空气流动且阻力增大,风机风量减小,热交换量下降;间隙过大,换热面积减小,热交换量下降。
2.电加热器
在房间空调器和家用中央空调系统中普遍使用的电加热器,主要有管式电加热器和PTC电加热器。
(1)管式电加热器(www.daowen.com)
图2-23所示为管式电加热器的结构,管式加热器是在金属管内穿入电阻丝,并在管壁与电阻丝之间充填石英砂等绝缘材料,管道两端用紧固装置紧固后,装上接线端子,按使用需求制成蛇形或U形。
图2-23 管式电加热器的结构
1—接线端子 2—紧固装置 3—外壳 4—电阻丝 5—绝缘材料 6—散热片
(2)PTC电加热器
图2-24所示为PTC电加热器的结构,PTC是正温度系数热敏电阻英文名称的缩写。它是以高纯度的钛酸钡为主,添加微量的铂和锑稀土元素,采用陶瓷工艺经过1000℃的高温烧结而成的一种具有正温度系数的半导体。当电加热器的温度受环境或电源因素影响,使自身温度过高时,PTC电加热器本身的电阻值会成几何级数增长,接近绝缘状态,切断电源,从而使温度回落。PTC电加热器的这一特性,使其不会产生过热现象,具有很好的安全性。
图2-24 PTC电加热器的结构
1—接线端子 2—散热片 3—PTC材料
