气液分离器与分配器设计优化技巧

时间:2023-06-24 理论教育 版权反馈
【摘要】:从蒸发器来的制冷剂经吸气管进入气液分离器内,制冷剂蒸气中所含的液滴会因本身自重而落入气液分离器底部,只有制冷剂蒸气被吸入压缩机。压力平衡孔4可防止压缩机停机时,气液分离器内的制冷剂液体通过微量回油孔3流入压缩机内。

气液分离器与分配器设计优化技巧

1.气液分离器

气液分离器安装在压缩机的吸气管上,可使返回压缩机的制冷剂中的液体分离出来,并贮存在其底部,以防压缩机发生液击。从蒸发器来的制冷剂经吸气管进入气液分离器内,制冷剂蒸气中所含的液滴会因本身自重而落入气液分离器底部,只有制冷剂蒸气被吸入压缩机。

图2-20所示为气液分离器结构简图,位于U形管底部的微量回油孔3将适量的冷冻机油连同气体一起返回压缩机内。压力平衡孔4可防止压缩机停机时,气液分离器内的制冷剂液体通过微量回油孔3流入压缩机内。微量回油孔的大小根据压缩机的回液量确定。

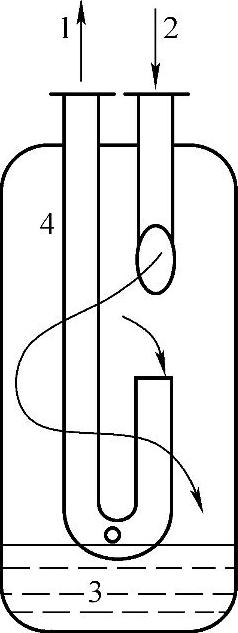

图2-20 气液分离器结构简图

1—出气管 2—进气管 3—微量回油孔 4—压力平衡孔

2.分配器(www.daowen.com)

空调器(如分体立柜式空调器)中的蒸发器在用热力膨胀阀进行节流时,大多将制冷剂分成多路进入蒸发器中,要将从膨胀阀出来的制冷剂液体均匀地分配到各条通路内,必须使用分配器。

图2-21所示为分配器的结构,它由一个分配本体和一个可装拆的节流喷嘴环组成。节流喷嘴环的出口为一圆锥体,各条通路的液体沿圆锥体分开流出,圆锥的底部有许多均匀分布的连接蒸发管。制冷剂由入口经节流喷嘴环而进入分配本体,再经圆锥体分别进入各分路孔,然后进入蒸发器各分路蒸发管中。


图2-21 分配器的结构

1—节流喷嘴环 2—分配本体
