1.单向阀

单向阀又称逆止阀，是一种防止制冷剂反向流动的阀门，其结构如图2-18所示。主要由尼龙阀针、阀座、限位环及外壳组成。单向阀表面标有制冷剂正向流动方向，使用时应竖直安装。当制冷剂下进上出正向流动时，尼龙阀针受制冷剂本身流动压力的作用，而被打开推至限位环，单向阀导通。当制冷剂上进下出反向流动时，尼龙阀针受自重和单向阀两端压力差的作用被紧紧压在阀座上，单向阀截止。单向阀主要用于热泵型空调器上，它与热泵型空调器的调节毛细管并联在系统中，制冷时，制冷剂正向流过单向阀；制热时，制冷剂反向流动，单向阀截止，制冷剂经调节毛细管流过。这样可使空调器在制冷和制热工况下，通过毛细管长度的变化获得不同的节流量，使空调器处于合理的运行状态。

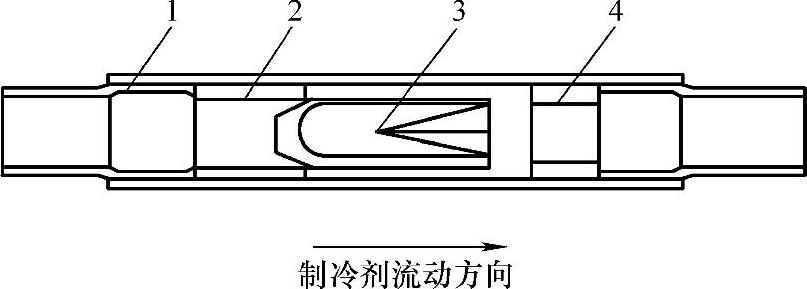

图2-18 单向阀的内部结构

1—外壳 2—阀座 3—尼龙阀针 4—限位环

2.限压阀(www.daowen.com)

限压阀又称输出压力调节阀，是一种压力安全自动阀，主要用于热泵型空调器的制冷系统中，其压力值在空调器出厂前已调定封装好。限压阀主要由阀体、弹性膜片、弹簧和球阀组成（见图2-19）。限压阀两端管口分别接至压缩机高低压端。当冷凝压力p_k上升，即p₁+F₂+p₂﹥F₁时，弹性膜片克服弹簧压力向上运动，将球阀打开，高压制冷剂由旁路进入压缩机低压端。当冷凝压力下降，即p₁+F₂+p₂﹤F₁时，弹性膜片向下运动，将球阀关闭，使制冷系统的冷凝压力始终控制在规定的压力范围内。

图2-19 限压阀的结构

1—弹性膜片 2—弹簧 3—球阀 4—阀体
