涡旋式压缩机基本结构如图2-7所示。气态制冷剂在涡旋定子、涡旋转子以及支承端盖之间构成的空间内压缩。在涡旋定子的圆周上设置吸气口,在端盖中心设置排气口。涡旋转子随着曲轴的转动,以与涡旋定子偏心量为半径进行公转,为了防止涡旋转子自转,设有防自转环,环上部与下部的突键互成90°,呈十字形环,分别嵌入涡旋转子和壳体的键槽内。有了十字环连接体,就可以使曲轴的旋转运动变成转子的平移转动。
涡旋式压缩机工作原理如图2-8所示。涡旋定子和涡旋转子的涡旋形状基本相同,而涡旋线相位差180°,且轴线以偏心组合在一起。在两涡旋之间有四个压缩腔,每个压缩腔呈月牙形。图2-8a所示为吸气终了压缩腔的状态。之后,涡旋转子每隔90°角顺时针作圆周轨道运动,其情况分别如图2-8b~d所示,最后达到图d完成一个周期。以涡旋转子的涡旋线和涡旋定子的涡旋线相切点为基点,该点在转子平移转动中是移动的,如图2-8a~d所示。可见,这种压缩腔是一边向中心移动,一边缩小容积的一种压缩机构。被压缩后的高压气体从端盖中心排气口排出。

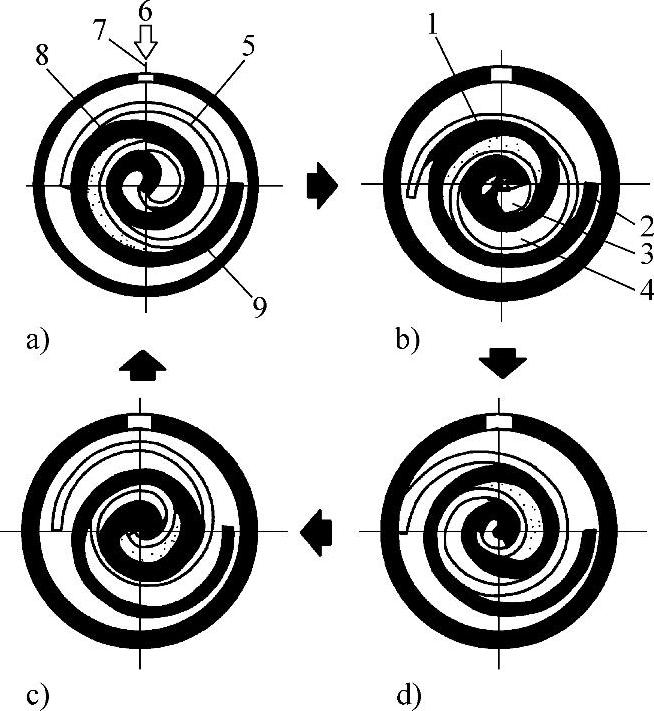

图2-8 涡旋式压缩机工作原理图(www.daowen.com)
1—排气口 2—吸气行程 3—排气行程 4—压缩行程 5—涡旋定子 6—进气口 7—吸气口 8—压缩室 9—涡旋转子
