1.全封闭式压缩机

图2-3为被广泛用于中大型房间空调器制冷系统中的CRHH型全封闭式压缩机的结构。

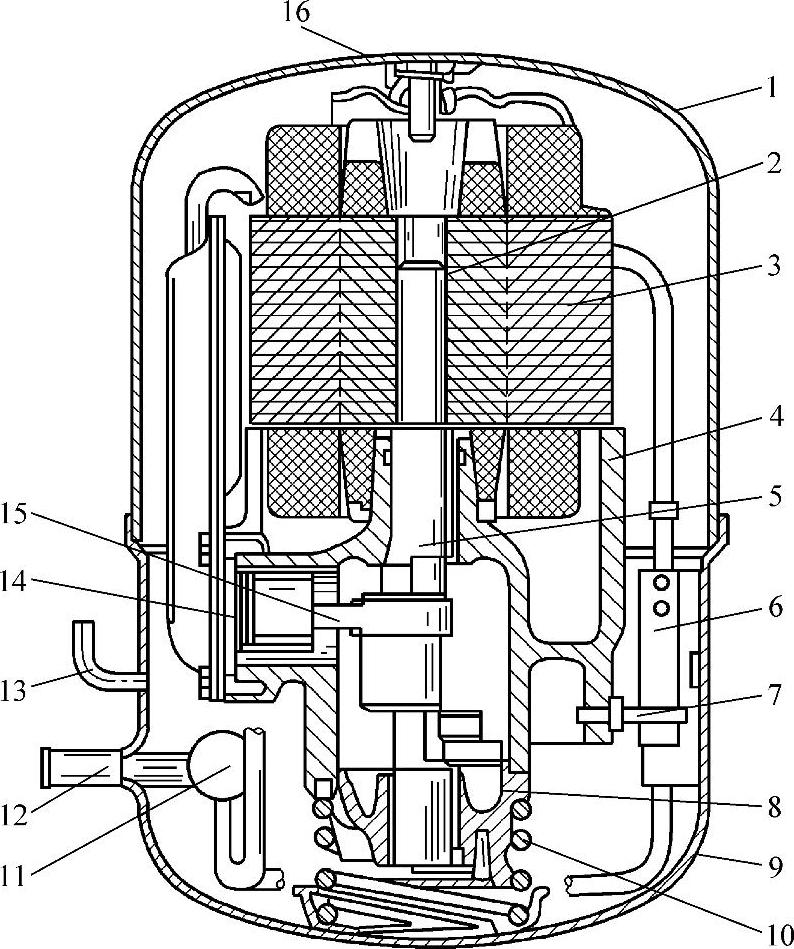

图2-3 CRHH型全封闭式压缩机的结构

1—上壳体 2—电动机转子 3—电动机定子 4—曲轴箱 5—曲轴 6—抗扭弹簧组 7—抗扭螺杆 8—轴承座 9—下壳体 10—下支承弹簧 11—排气汇集管 12—排气总管 13—工艺管 14—气阀组 15—活塞连杆组 16—上支承弹簧

全封闭压缩机一般有两个或三个气缸。其气缸呈水平布置，气缸的肋板把缸盖和阀座之间的空间分为上、下两部分。上部为吸气腔，下部为排气腔。电动机为立式，曲轴为竖直安装，上部为电动机的转子，下部为压缩机的曲轴。曲轴的下部设有油泵，压缩机运转时，依靠曲轴的高速运转产生的离心力将下端的润滑油吸入曲轴，并经过曲轴的油孔输送至各润滑部位进行润滑。

2.回转式压缩机

回转式压缩机又称回转活塞式压缩机。空调器中用得比较多的是其中的滚动活塞式压缩机和滑片式压缩机。

（1）滚动活塞式压缩机

滚动活塞式压缩机的结构如图2-4所示。其主要组成零件有圆柱形气缸、偏心轮、活塞、滑板（分隔叶片）、排气阀、弹簧、外壳等。滚动活塞式压缩机的气缸浸在润滑油中，气缸内有一偏心轮，偏心轮上套装一个可以转动的活塞，活塞在气缸内做偏心运动。在气缸体横向槽内装有滑板，滑板宽度与活塞宽度相等，在弹簧力作用下，使滑板端头始终紧贴在活塞表面。在滑板两边的气缸体上开有吸气口（无吸气阀）和排气口（有排气阀），在气缸与外壳之间的上部空间充满高压气体。活塞与气缸之间形成月牙形工作腔，滑板将其分隔成吸气腔和排气腔两部分，这两个腔体的容积大小随偏心轮旋转而改变。

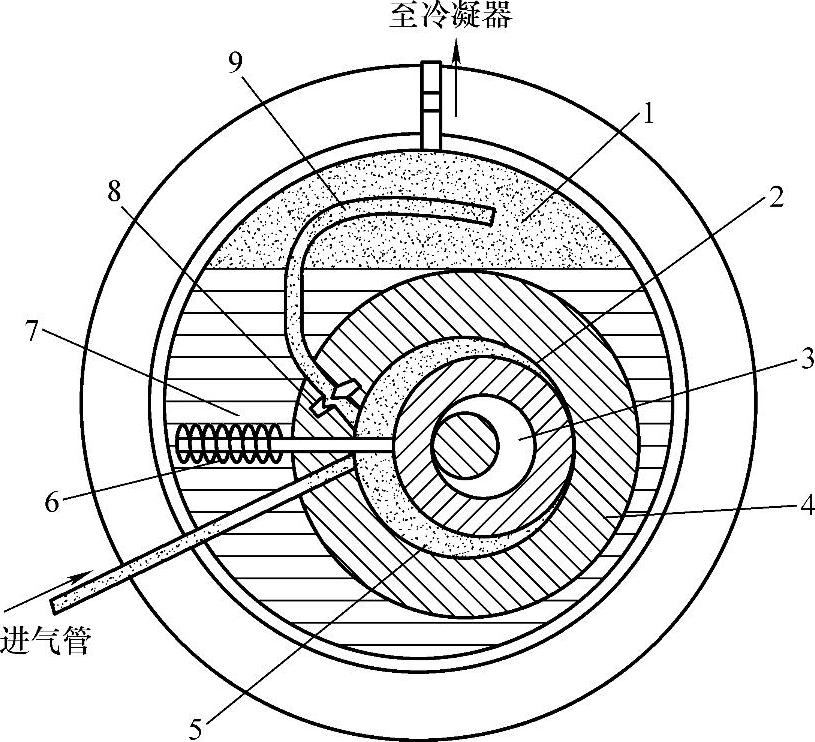

图2-4 全封闭滚动活塞式压缩机的结构图

1—高压气体 2—活塞 3—偏心轮 4—圆柱形气缸 5—低压气体 6—滑板（分隔叶片） 7—润滑油 8—排气阀 9—排气管

滚动活塞式压缩机的工作原理如图2-5所示，电动机带动偏心轮旋转，使活塞沿气缸内表面滚动。图2-5a所示就是已结束上一周期的排气过程，并在A腔中充满低压气体，此时吸气腔容积达到最大值；图2-5b中A腔容积已缩小，腔中气体被压缩，同时B腔正在进气；图2-5c中B腔继续进气，而A腔中气体已达到排气压力，排气阀门打开，排出高压气体；图2-5d中B腔继续进气，而A腔已接近排气结束阶段，当偏心轮再旋转至图2-5a所示位置时，上述工作过程就会重复。由此可见，滚动活塞式压缩机吸气过程几乎是连续的，而排气过程则是间歇的。

(www.daowen.com)

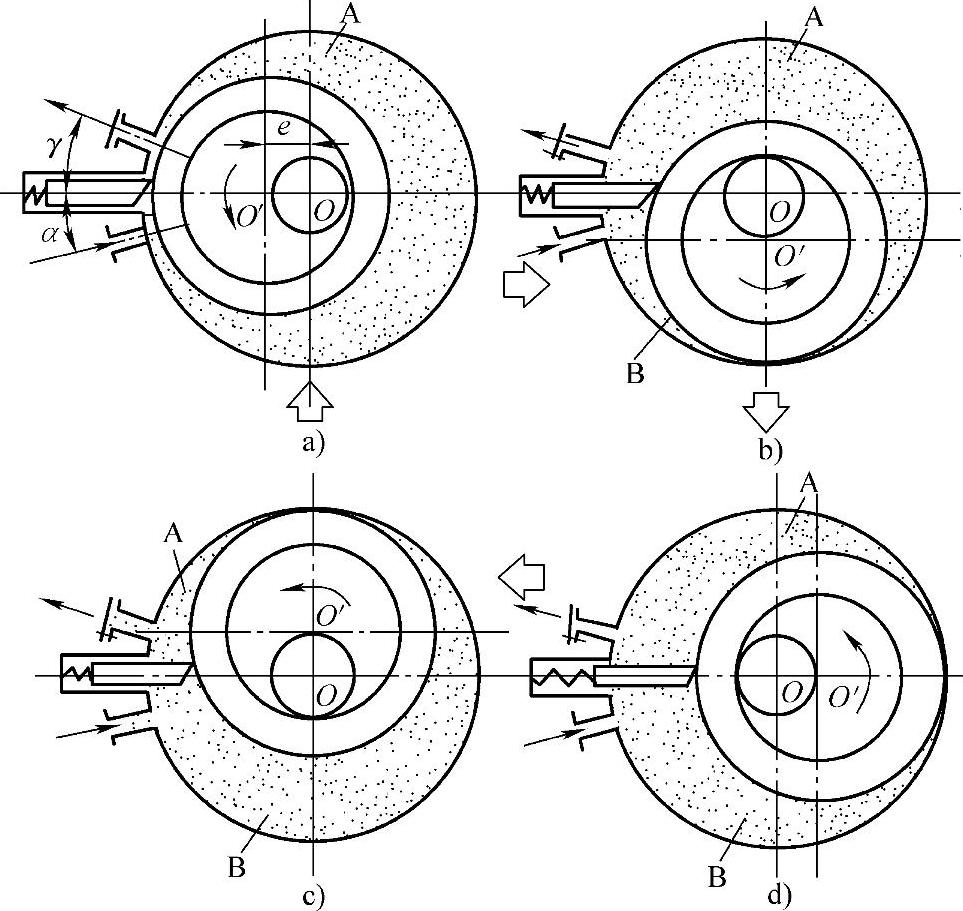

图2-5 滚动活塞式压缩机的工作原理

滚动转子式压缩机体积小、重量轻、零件少、运行平稳、噪声低、能效比高，但对零件的加工精度要求高。

（2）滑片式压缩机

滑片式压缩机也称为回转叶片式压缩机，按滑片数目可分为双滑式和多滑式。图2-6所示为全封闭双滑片式压缩机的结构。它由圆柱形气缸、与主轴相连的偏心转子、滑片、排气阀、外壳等组成。整个气缸浸在润滑油中，气缸上开有吸气口和排气口，并设有排气阀，没有吸气阀。转子偏心配置在气缸内，转子上开有纵向凹槽，凹槽中装有径向自由滑动的滑片。

由于转子偏心配置，气缸内壁与转子外表面间构成月牙形空间。转子旋转时，滑片受离心力作用从凹槽甩出，使其端头紧贴在气缸内表面，将月牙形空间分隔成基元容积。

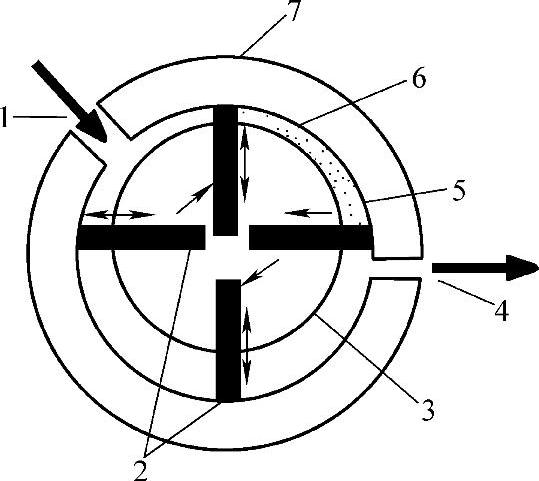

图2-6 全封闭双滑片式压缩机的结构

1—进气口 2—滑片 3—转子 4—排气口 5—高压气体 6—圆柱形气缸 7—气缸体

在转子旋转时，某一基元容积将由最小值逐渐变大，并与吸气口相通，开始吸入制冷剂气体，直到基元容积达到最大值。当组成基元容积的后滑片越过吸入口的上边缘时，吸气结束。以后随着转子旋转，基元容积开始缩小，气体被压缩。当其压力超过排气压力时，则排气阀打开，排出高压气体。当该基元容积的后滑片越过排气口边缘时，则该基元容积排气结束。

如果滑片数为n，则在转子每旋转一周中，依次有n个基元容积分别进行吸气、压缩和排气过程。

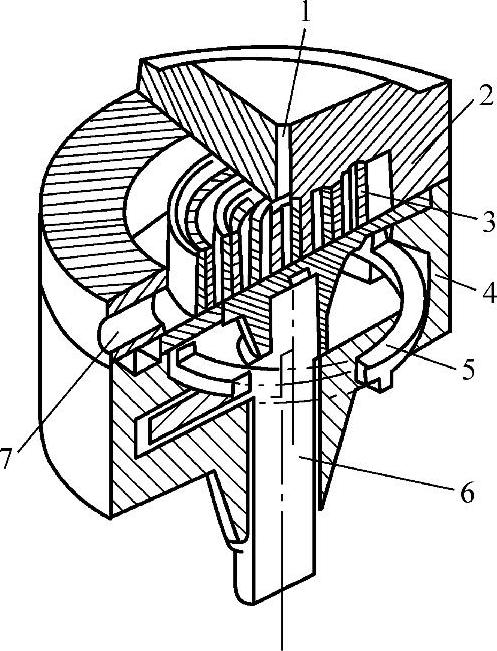

图2-7 涡旋式压缩机结构图

1—排气口 2—涡旋定子 3—涡旋转子 4—机座 5—防自转环 6—曲轴 7—吸气口
