1.用555定时器构成多谐振荡器

用555定时器构成的多谐振荡器如图5-23所示。

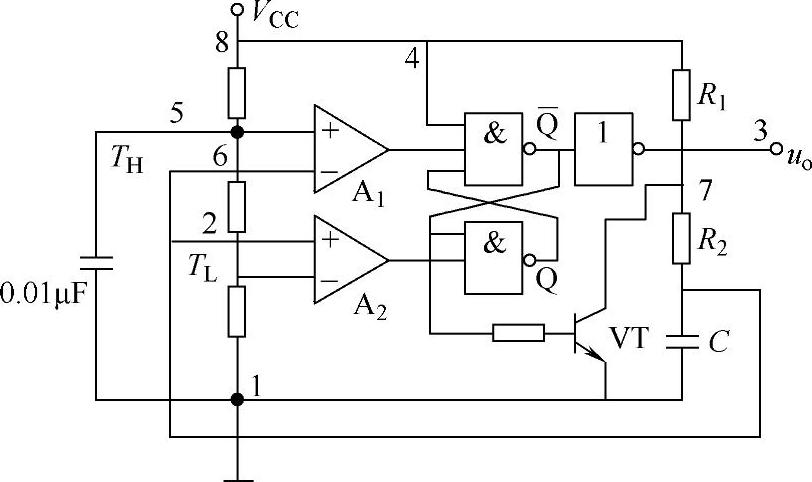

图5-23 用555定时器构成的多谐振荡器

电路中的R₂是为延长电容放电时间而设置的。电路的工作原理是，当R-S触发器处于1态时，输出u_o为高电平，，晶体管VT截止，电源V_CC通过R₁、R₂对电容C充电，逐渐升高，电路处于高电平的暂稳态。当时，比较器A₁的输出跳为低电平，R_-S触发器置0，输出U_o为低电平，1，晶体管VT饱和导通，电容C通过R₂和晶体管放电，逐渐降低，电路处于低电平的暂稳态。当时，比较器A_C2的输出跳为低电平，R-S触发器置1，输出U_o跳变为高电平，电路重复上述过程周而复始地变化，形成振荡，输出矩形脉冲信号，图5-24所示为电路工作波形。

高电平暂稳态的脉冲宽度T_W1，即U_C从充电上升到所需的时间：

低电平暂稳态的脉冲宽度T_W2，即U_C从放电下降到所需的时间：

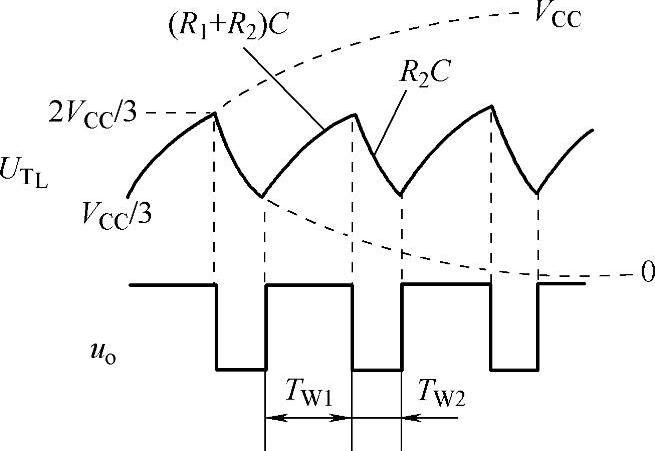

图5-24 工作波形

矩形波的振荡周期取决于充电时间常数T_W1和放电时间常数T_W2，改变R₁、R₂和C的数值，就可以得到不同频率，不同宽度的矩形波，矩形波周期可用下式估算：

由555定时器组成的振荡器，最高工作频率可达到300kHz。

输出波形的占空比：

图5-25所示电路是用555制作一个过电压报警器，当被监视电压U_X超过一定值时，发光二极管（VL）会发出闪烁的信号。

5G555与②、⑥、⑦脚所接的电容、电阻构成多谐振荡器，晶体管VT充当5G555①脚的接地总开关。当VT饱和导通时，5G555的①脚接地，振荡器起振工作，发光二极管VL闪亮。调节电位器可改变振荡频率。

图5-25 过压报警器电路

2.用555定时器构成的施密特触发器

施密特触发器的特性、功能及应用在第四章第二节中已有简单介绍。在需要施密特触发器功能的脉冲电路中，可选用数字集成电路中含施密特结构的门电路。对于电压迟滞参数有确定要求的施密特触发器，可用555定时器配合一些分立元件按参数要求制作，如图5-26b所示。

把555定时器的②脚（T_L）和⑥脚（T_H）相接作为输入端便是施密特触发器，如图5-26a所示。

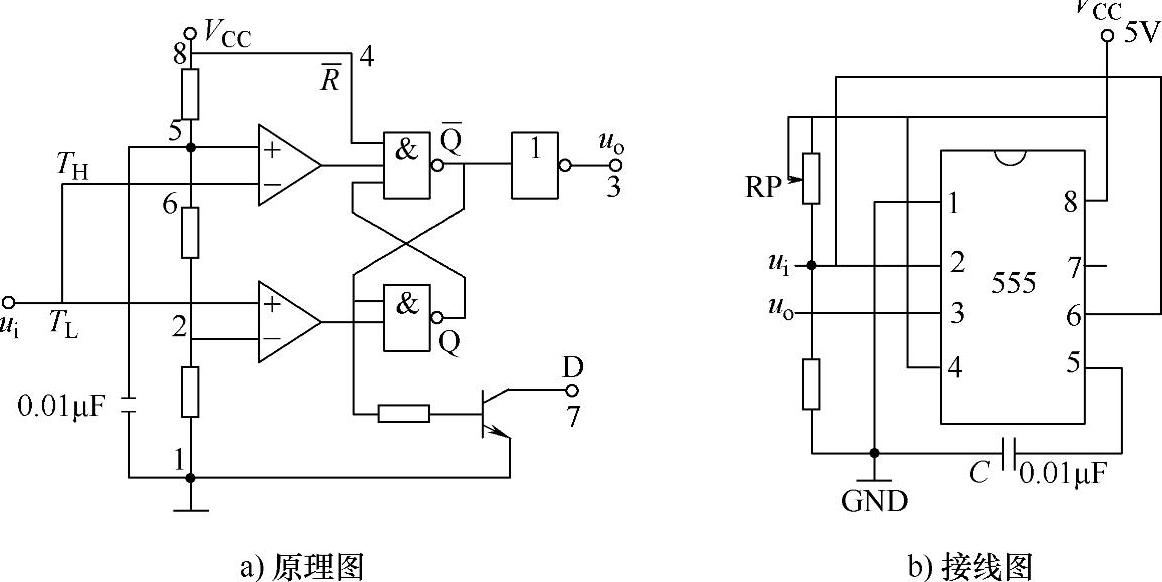

图5-26 用555定时器构成的施密特触发器

图5-26a所示为555定时器构成的施密特触发器的原理图，图5-26b所示为接线图，图中的电位器和电阻用于手调输入电压u_i。

按555定时器的特性，调节电位器RP，使输入电压u_i从低于V_CC/3升高时，开始输出高电平。进入V_CC/3＜u_i＜2V_CC/3阶段，电路处于保持状态，仍输出高电平。当u_i上升到2V_CC/3时，输出电压才跳变为低电平。在输入电压上升过程中，输出电压u_o跳变时所对应的输入电压（u_i）值称为上限阈值电压，用U_T+表示，U_T+=2V_cc/3。(www.daowen.com)

当输入电压u_i从高于2V_CC/3下降时，输出低电平。进入V_CC/3＜u_i＜2V_CC/3阶段，电路保持原态，仍输出低电平。当u_i下降到V_CC/3时，输出电压才跳变为高电平。在输入电压下降过程中，输出电压u_o跳变时所对应的输入电压（u_i）值称为下限阈值电压，用U_T-表示，U_T-=V_cc/3。

由以上分析看出，输出电压u_o上、下跳变对应的输入电压不是同一点，输入、输出电压的变化关系符合施密特触发器的电压迟滞特性（见图4-55）。

施密特触发器的上限阈值电压U_T+与下限阈值电压U_T-之差称为回差电压，用ΔU表示：

用555定时器构成的施密特触发器：

⑤脚作为电压控制端可从电路外部改变U_T+（对U_T-也有一定影响）调节ΔU。回差电压增大，死区扩大，电路抗干扰能力增强，但触发灵敏度会变差，使用时应予以注意。

3.用555定时器构成的单稳态电路

（1）单稳态电路的特点及应用

单稳态电路（简称单稳，又称单稳态触发器）具有如下特点：

1）具有一个稳态和一个暂稳态，无操作时，电路维持稳定状态。

2）外来触发可以将触发器由稳态翻转到暂稳态。

3）暂稳态经过一段时间，自动翻转回稳态。

单稳态电路被广泛应用于定时、延时、整形、波形变换等场合，是一种重要电路。

（2）用555定时器构成单稳态电路

用555定时器构成的单稳态电路如图5-27所示。

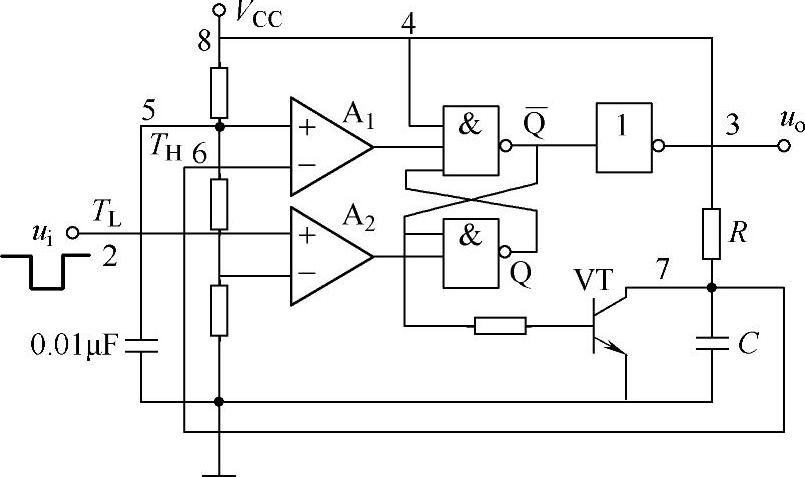

图5-27 用555定时器构成的单稳态电路

定时电阻R接在放电端（⑦脚）和电源V_CC（⑧脚）之间，定时电容C接在⑦脚和地（①脚）之间，⑥脚（高触发端T_H）与⑦脚连接，这样就构成一个下降沿触发的单稳态触发器，低触发端T_L（②脚）为触发输入。

1）稳定态。②脚（T_L）为高电平时，电路处于稳定态，③脚输出低电平。电路各点之间呈互锁关系。即电路接通电源的瞬间R-S触发器输出为高电平，使晶体管VT截止，电容C则被V_CC经R充电。当u_C=2V_CC/3时，比较器A₁输出跳为低电平，使R-S触发器置0，③脚输出跳为低电平，同时因使晶体管VT饱和导通，电容C被放电，⑥、⑦脚变为低电平，电路处于互锁的稳态。

2）暂稳态。处于稳定态的电路，若②脚出现触发脉冲下降沿（u_i＜V_CC/3）时，比较器A₂输出低电平，R-S触发器置1，③脚输出高电平。同时因，晶体管VT截止，电容C充电。当u_C=2V_CC/3时，比较器A₁跳为低电平，R-S触发器置0，使电路输出跳回低电平。同时，因，晶体管饱和导通，电容被放电。此时，如果触发输入已为高电平，电路则锁定于稳定态；若触发输入仍维持低电平，电路就会重复以上暂稳态过程。因此，电路的触发脉冲只能是宽度很窄的负尖峰。电路的工作波形如图5-28所示。

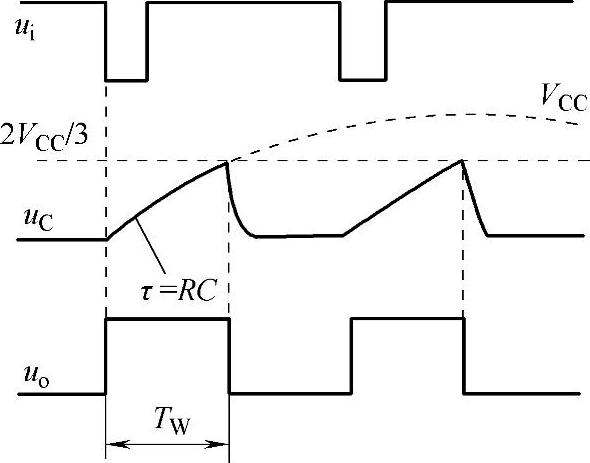

图5-28 单稳态电路工作波形

如果忽略晶体管VT的饱和电压降，电路暂稳态时输出的脉冲宽度为

变化范围可从几微秒到数分钟，精度可达0.1%。
