555集成定时器是脉冲电路的通用型产品，以它为主体，既可构成多种信号发生器，又可构成性能良好的波形变换电路。

1.内部结构

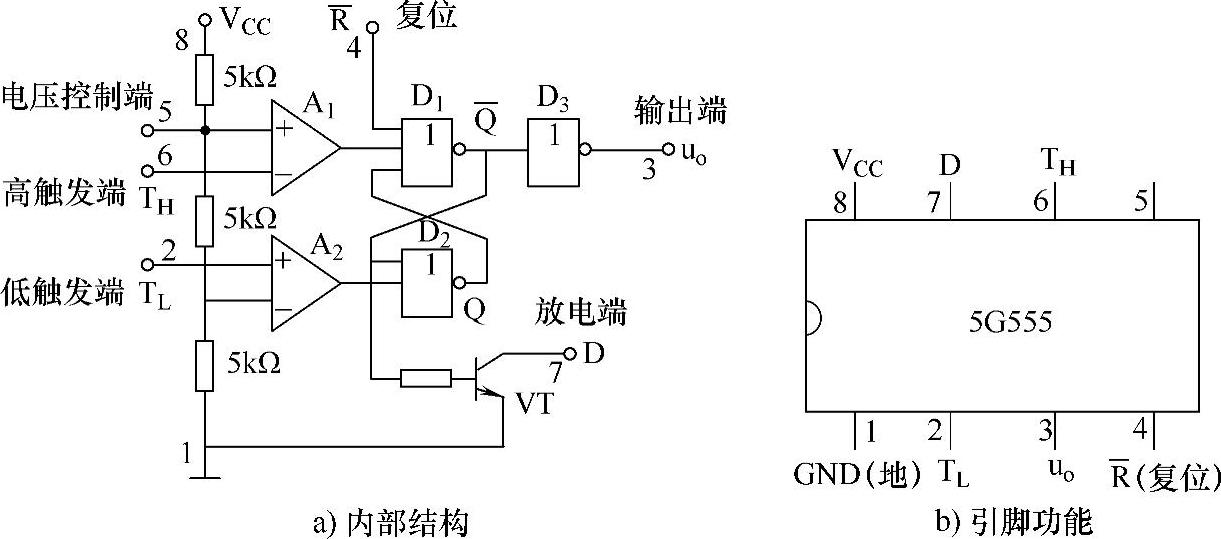

在TTL和CMOS系列中都有555集成定时器（也称作555时基电路）产品，内部结构略有不同，但外部引脚信号功能相同。图5-22所示为TTL系列中555定时器的内部结构和引脚功能。

图5-22 555定时器内部结构及引脚功能

555定时器的内部电路包括：两个电压比较器A₁、A₂；一个由两个与非门构成的基本R-S触发器；一个放电晶体管VT；3个5kΩ电阻组成的分压器；一个非门构成的输出缓冲器，共5个部分。

①脚为接地端。

②脚为低电平触发端。当②脚输入电压低于时，A2的输出为低电平，使基本R-S触发器置1；当输入电压高于时，A2的输出为高电平，基本R-S触发器维持原态。

⑥脚为高电平触发端。当输入电压高于时，A₁的输出为低电平，使基本R-S触发器置0；当输入电压低于时，A1的输出为高电平，基本R-S触发器维持原态。

④脚为基本R-S触发器的复位端，由此输入负脉冲，使触发器直接复位。

⑤脚为电压控制端，在此端可外加一电压，以改变比较器的参考电压，不用时，经0.01μF的电容接地，以旁路高频干扰。

⑦脚为放电端，当触发器时，放电晶体管VT导通，常用于给外接电容元件提供放电通路。

③脚为输出端。

⑧脚为电源端。

2.各部分作用(www.daowen.com)

（1）电压比较器

A₁和A₂的作用是将⑥脚和②脚的输入电压与参考电压进行比较，根据输入电压的不同，它们的输出可能是高电平或低电平，从而使基本R-S触发器置1或置0。

（2）电阻分压器

由3个5kΩ电阻（555的名称由来）串联组成，接于+V_CC与地之间，其作用是为A₁、A₂提供参考电压。

（3）基本R-S触发器

其作用有两个：一是其Q端的状态就是整个电路的输出状态；二是端状态决定于晶体管VT的饱和导通或截止。

（4）放电晶体管VT

其基极经电阻接触发器的端，发射极接地，集电极经⑦脚引出，称为放电端D。当基本R-S触发器时，VT截止；时，VT饱和导通。

（5）输出缓冲器

接在输出电路中的非门除起倒相作用，使u_o=Q外，还兼有隔离、缓冲和提高输出端带载能力的作用。

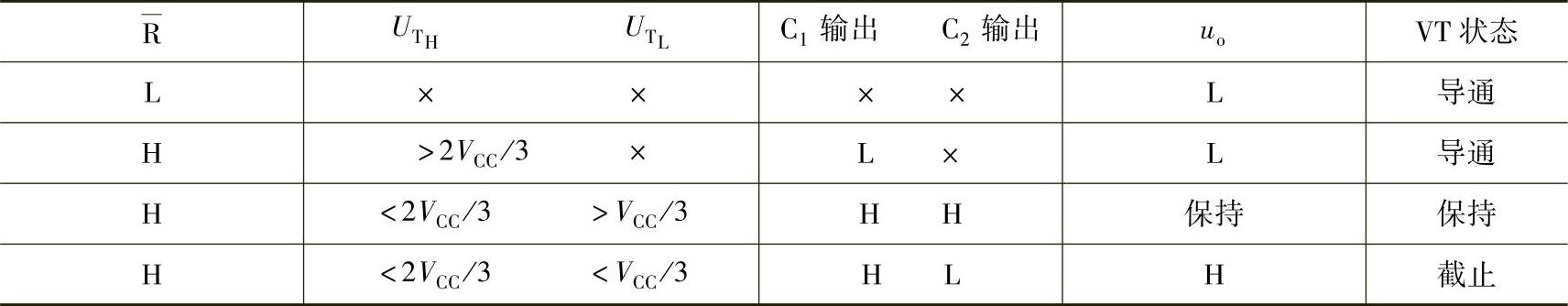

555定时器的功能见表5-1。

表5-15 55定时器功能表
