利用两个电阻串联可以组成普通的电阻分压电路，如图5-12所示。

然而在实际电路中经常存在由各种引线并行排列形成的分布电容C₀（见图5-12中虚线部分），分布电容C₀的存在会使输出波形发生改变，引起失真，如图5-13所示。

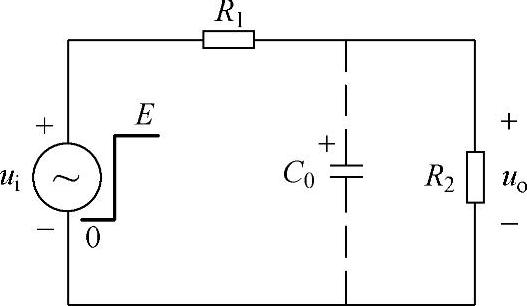

图5-12 电阻分压电路

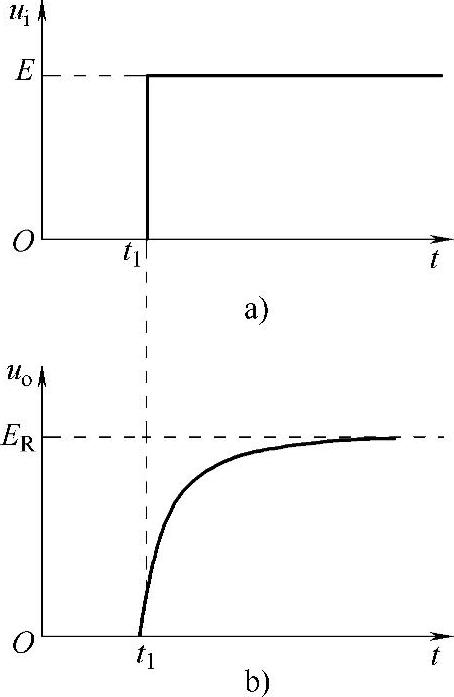

图5-13 考虑分布电容影响的波形

为了消除C₀的影响，可以采用图5-14所示的RC分压电路。

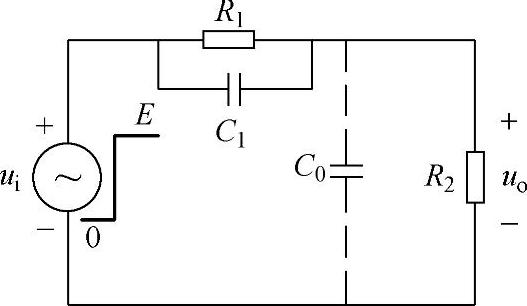

图5-14 RC分压电路

与普通电阻分压电路的区别在于，输入电阻R₁上并联了一个电容C₁，从电路结构上可以看出，C₁和C₀串联，输出从它们的连接点取出。对于交流信号，电容串联也有分压作用，分压值的计算方法同电阻分压的计算一样。

电容的特性是隔直流、通交流，遇到直流电时，电容相当于断路；电容对于交流信号有与电阻类似的阻碍作用，称为容抗，其大小与交流信号的频率成反比、与电容的容量成反比。若不考虑相位的变化，电容C的容抗Z_C可写为

对于交流信号，电容串联也有分压作用，分压值的计算方法同电阻分压的计算一样。当输入信号发生从0到E跳变时，由频谱分析理论可知，该瞬间相当于把一个频率很高的信号加到电路的输入端。电容对高频率交流信号的容抗远小于电阻的阻抗，电阻的作用可以忽略不计。也就是说在t=0时刻，输入发生从0到E的正跳变瞬间，输出u_o（0）的大小近似由两个电容的分压比决定：

C₁和C₀的交流阻抗经过（3～5）τ的时间后，电容的充电过程基本结束，Z₁→∞，Z₀→∞，u_o基本稳定在由R₁和R₂分压得到的输出值E_R上：

(www.daowen.com)

式中 τ——图5-14所示RC分压电路的时间常数：

电容分压比和电阻分压比不同时，输出波形会有不同的变化，令

分3种情况讨论：

1）N_C＜N_R：t=0时，输出u_o跳变到E_C＜E_R，未达到稳定值，尚需经过3～5个τ的时间，按指数规律变化的信号电压才达到稳定值u_o=E_R，如图5-15a所示。

2）N_C＞N_R：t=0时，输出u_o跳变到E_C＞E_R，超过稳定值，经过一段时间按指数规律衰减到稳定值，如图5-15b所示。

3）N_C=N_R：t=0时，输出u_o跳变到E_C=E_R，开始就达到稳定值，是最理想的情况，如图5-15c所示，分压波形可用示波器检测显示。

综上所述，只要适当选取C₁，使得N_C=N_R，可以使u_o开始就跳变到稳定值而不发生失真。C₁的接入使得输出波形前沿加速上升，故有时将C₁称为加速电容。

实际应用中，由于分布电容C₀的不确定性，使得C₁选取困难。这时可以在输出端（R₂两端）并联一个电容C₂，当C₂>>C₀时，不确定因素引起的C₀变化的影响可以忽略。由C₂、R₁、R₂可以求得C₁、C₂，一般在几十皮法到几百皮法中选取：

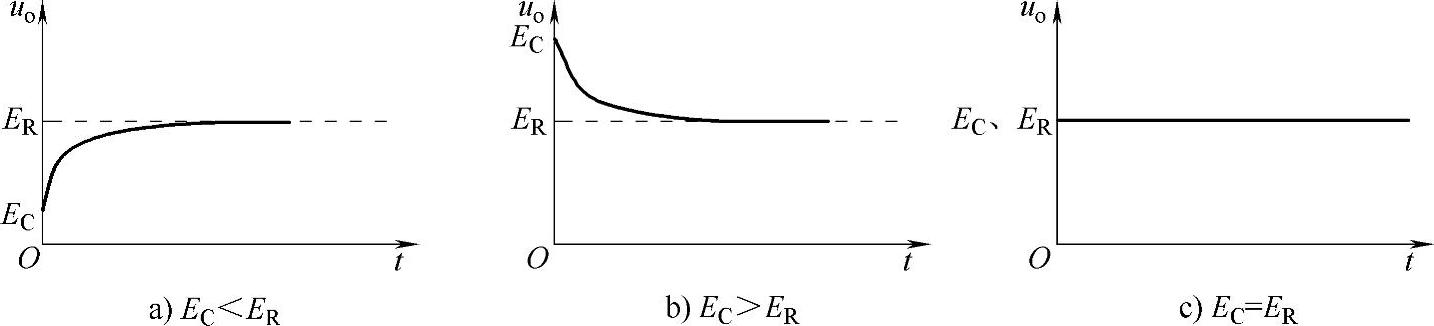

图5-15 RC分压电路输出波形图

为了补偿电路对信号的衰减，也可把各类RC脉冲变换电路与运算放大器组合，构成有源类脉冲变换器。
