1.时序逻辑电路的特性

如果一个数字逻辑电路的稳态输出不仅取决于当时输入信号的状态组合，而且还与电路原来输出状态有关，就称为时序逻辑电路，简称时序电路。时序电路对原输出状态的记忆是靠触发器实现的，触发器就是最基本、最简单的时序逻辑电路。

凡具有时序逻辑特点的电路，就要考虑用触发器构成。

2.触发器简介

触发器是具有记忆功能的基本单元，是构成时序逻辑电路的主体。在理论上触发器应设有两个互补输出端：Q、，以Q端的状态代表触发器的状态，Q=1为触发器的1态，Q=0为触发器的0态。若两个输出端出现同时为1或同时为0的状态，为触发器的异常（不确定）状态，是不允许出现（应该约束）的状态。(www.daowen.com)

为表述触发器输出状态的时序性变化，常用Qⁿ表示其当前状态（现态），Qⁿ⁺¹表示其下一个状态（次态）。触发器的次态Qⁿ⁺¹由输入信号和现态Qⁿ之间的逻辑关系决定，体现触发器的功能。具有确定逻辑功能的触发器共有5种，表述触发器逻辑功能的表达式叫做触发器的特性方程，见表4-36。

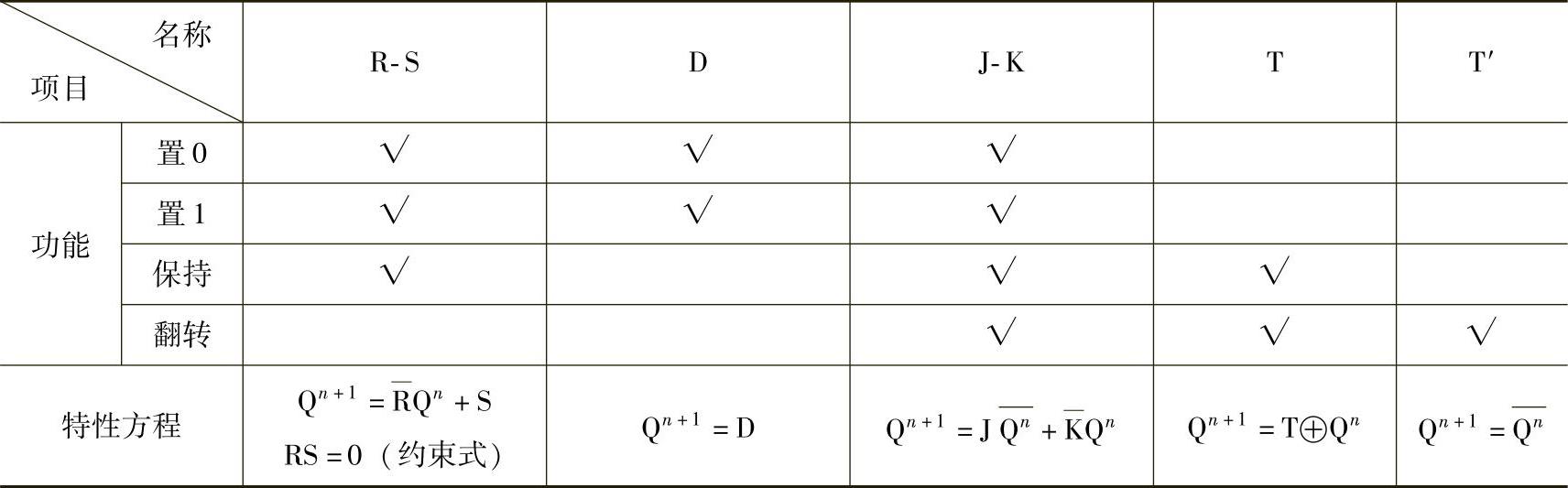

表4-36 5种触发器的逻辑功能表

注：“√”符号表示触发器具有该项功能。R-S、D、J-K、T4种触发器分别以输入信号命名，T′触发器特殊。
