数字集成电路的主流产品有TTL（双极型晶体管）电路的74系列（民用品）和单极型晶体管的CMOS（互补型MOS对管）的4000系列（或C000系列）。

1.TTL、CMOS及其他产品

（1）TTL系列的分系列

以双极型晶体管为开关元件的数字集成电路称为TTL（Transistor-Transistor Logic晶体管-晶体管逻辑）电路。TTL电路的突出特点是速度快，但集成度较低，功耗较大。

TTL集成电路有74、54两个主体系列，74系列为民用品，54系列为军用品。本书只涉及民用品74系列。

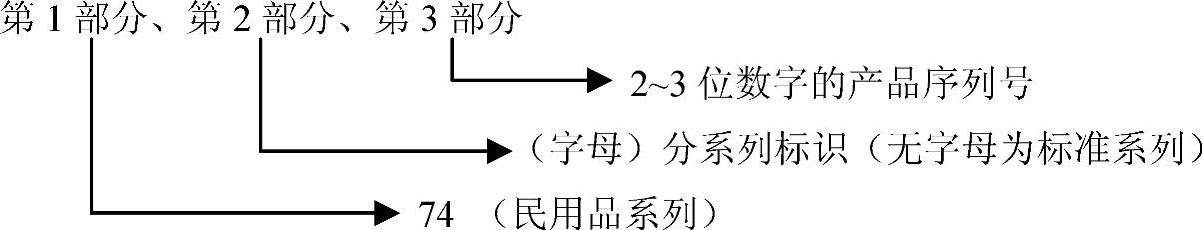

TTL集成电路产品常用型号组成：

只有系列号（74）和产品序列号为标准系列产品型号，在两组数字之间插入字母（表示不同速度和功耗）为分系列产品。各分系列的同序列号产品（包括国标产品）内部组成和外部引脚信号分布相同，有变化的只是个别产品。

1）标准系列为中速产品（对应的国内产品为CT1000系列）。

2）74LS系列为低功耗肖特基TTL集成电路，是TTL集成电路的主要系列，价格较低，对应的国内产品为CT4000系列。

3）74S系列为肖特基结构的TTL集成电路，功耗比74LS电路大，且电路品种少，对应的国内产品为CT3000系列。

4）74AS系列为先进肖特基TTL集成电路，速度和功耗比74S系列有所改进。

5）74LAS系列为先进低功耗肖特基TTL集成电路，速度和功耗比74LS系列有所改进。

6）74H（F）系列为高速产品，对应的国内产品为CT2000系列。

（2）CMOS系列的分系列

MOS（Metal Oxide S emiconductor金属氧化物半导体）管是增强型绝缘栅场效应晶体管，属于单极型晶体管。CMOS（Complementary MOS，互补MOS）管用对称互补的MOS管构成基本开关电路，具有功耗低、集成度高、工作电源电压范围宽、抗干扰能力强、输入阻抗高、扇出能力强、成本低等显著特点。

1）4000系列是CMOS集成电路的主流系列，品种多、价格较便宜。

2）74HC：此系列为HCMOS集成电路，既具有CMOS集成电路的低功耗，又具有74LSTTL集成电路的高速度。(www.daowen.com)

2.逻辑电平

高低电平（指定的电压范围）与0、1之间是一种表示关系，可以依据需要做不同规定，构成不同的电平标准，用于不同电路和环境。

（1）TTL电平标准

2～5V为高电平，高电平的额定值为3V；0～0.8V为低电平，低电平的额定值为0.2V。0.8～2V之间为不确定状态（有的教材称其为坏电平）。

（2）CMOS电平标准

CMOS电路的逻辑电平是随电源电压V_DD变化的，高电平不低于2/3V_DD，低电平不高于1/3V_DD。在+5V电源环境下，CMOS电路可以与TTL电路兼容或互相代用。

3.产品封装和种类

（1）电路封装

TTL和CMOS两大系列的产品多采用标准的双列直插式封装，设有指示第1引脚所在端的缺口标志和第1引脚标志点，引脚按逆时针顺序排列，如图4-30所示。

（2）产品种类

TTL和CMOS两大系列产品中，都包括基本逻辑门、触发器（记忆单元）、典型的组合逻辑电路、典型的时序逻辑电路，以及脉冲振荡电路等多种类型（见附录C）。成品的组合逻辑电路和时序逻辑电路可直接拿来使用，设计数字电路时应首先考虑有无成品电路可用。

1）典型功能的成品电路，包括由逻辑门构成的各种典型组合逻辑电路（简称组合电路）和触发器为主体构成的典型时序逻辑电路（简称时序电路），其中有不少专用于计算机的电路。

为了使成品数字集成电路能准确、可靠地发挥其功能，必须严格满足它所要求的条件。使用时要认真查阅数字集成电路手册，确认芯片各引脚的功能（电源电压，正、负极，输入信号，输出信号，控制信号的引脚标号，有效电平，信号来源及其逻辑关系）。

2）分立结构的基本逻辑门和触发器用于设计、制作一些简单逻辑电路或成品电路的辅助电路。

3）脉冲电路的相关产品，为脉冲电路制作提供定型产品。

图4-30 标准双列直插封装外形及引脚排列
