频率比较低的振荡器，如果采用LC选频，需要L和C的参数非常大，大电感L和大电容C的体积、重量都很大，所以200kHz以下的正弦波振荡器一般都采用RC网络选频。RC电路传输正弦波时对波形没影响，只影响相位。

1.RC移相振荡器晶体管放大电路的集电极电压与基极输入信号反相，若用选频网络使集电极信号中某个频率信号再反相后送回基极，就可以构成选频正反馈，形成正弦波自激振荡。

如图3-83所示，电阻、电容串联就可构成RC移相电路，其中图3-83a输出电压取自电阻是超前移相网络，图3-83b输出电压取自电容是滞后移相网络。

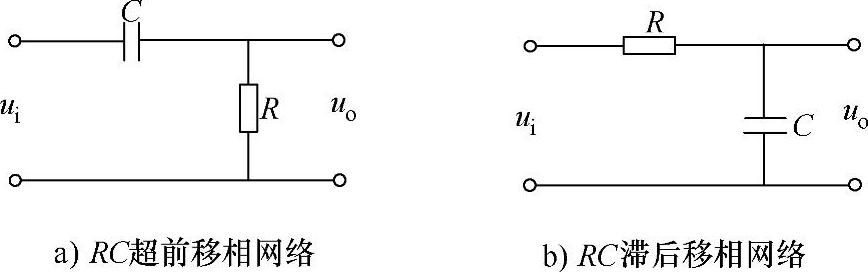

图3-83 RC移相网络

图3-84所示为带直流正弦波信号通过RC超前移相网络的前后波形对照。

因电容的隔直作用，RC超前移相网络会使信号失去直流成分，但对正弦波的波形没影响，只是相位前移90°（即π/4）。若输入正弦波不带直流，通过RC超前移相网络的变化如图3-85所示。

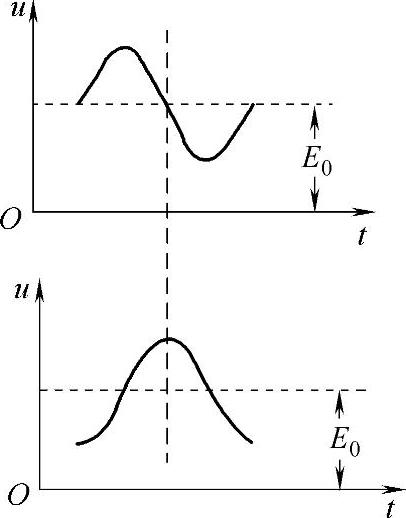

图3-84 带直流正弦波信号通过RC超前移相网络的前后波形对照

注：上图为通过之前；下图为通过之后的变化。

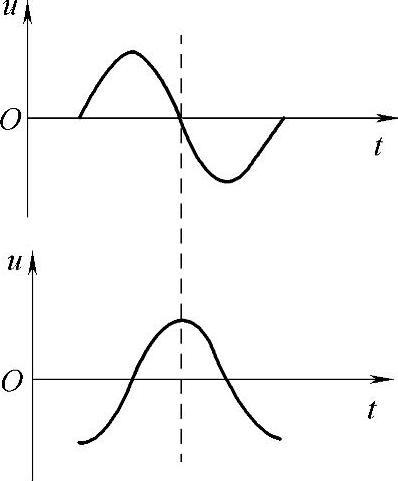

图3-85 不带直流正弦波信号通过RC超前移相网络的前后波形对照

注：上图为通过之前；下图为通过之后的变化。

图3-86所示为带直流正弦波通过RC滞后移相网络的前后波形对照。

RC滞后移相网络对正弦波形以及叠加的直流都没影响，只是相位后移90°（即π/4）。图3-87所示为不带直流的正弦波通过RC滞后移相网络的前后波形对照

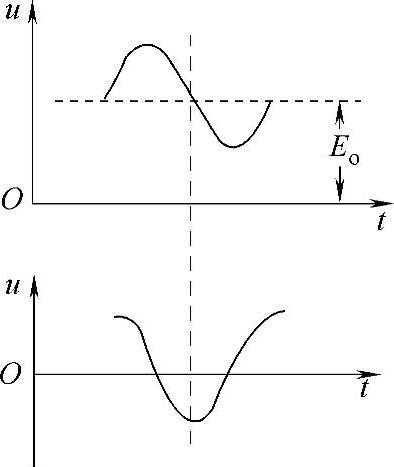

图3-86 带直流正弦波通过RC滞后移相网络的前后波形对照

注：上图为通过之前；下图为通过之后的变化。

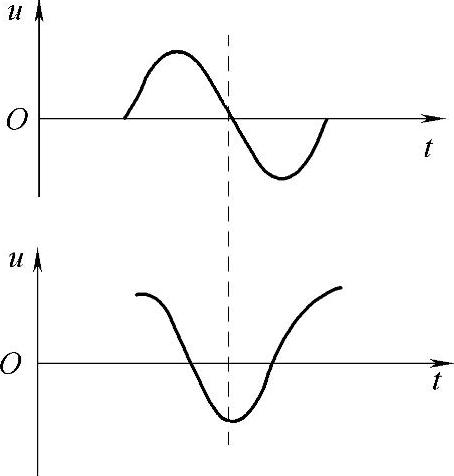

图3-87 不带直流正弦波通过RC滞后移相网络的前后波形对照

注：上图为通过之前；下图为通过之后的变化。

RC滞后移相网络对不带直流正弦波形也没影响，仍是相位后移90°（即π/4）。

图3-83所示的RC移相网络，输出电压相对输入电压的最大相位为±90°。若将3节RC移相网络连接就可以产生0～±270°的相移。在这个范围内相对某一频率就可产生180°的相移。图3-88所示是使用3节RC超前移相网络构成的正弦波振荡器电路。

晶体管VT构成共发射极放大器，产生180°的相移；R₁C₁、R₂C₂、C₃和放大器的输入电阻构成3级RC移相网络，对某一特定频率的信号也产生180°的相移，使电路满足振荡所需的相位条件。因此只要放大器有足够的放大能力，就能自行产生振荡。

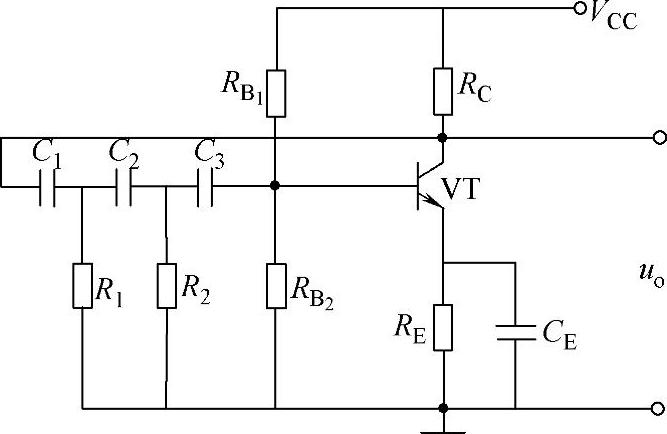

图3-88 RC移相振荡电路

对于图3-88中RC电路的相移功能可在信号发生器的配合下用双踪示波器分节检测，估算每节RC电路的相移量。(www.daowen.com)

实践证明，当晶体管的β太小时，电路不能起振；太大时输出波形失真严重，所以β要选得合适。这种电路的振荡频率为

【边学边练】

1)准备下述元器件：9013晶体管1只(VT)、0.lμF电容4只(C₁、C₂、C₃、C_E)、6.8kΩ.电阻3只（R₁，、R₂、R_B2）、200kΩ,电位器1只(R_B1)、2kΩ电阻2只（R_c、R_E）。

2)参照图3-88电路和实验板的结构，在纸上设计元器件的位置和接线。

3)按设计的分布位置，把各元器件焊在电路板上，并焊接导线。

4)检查无误后，将电位器旋至阻值最大端，给实验电路通电(6V)，打开示波器预热备用（垂直灵敏度为0.5V/格、扫描时间为Ims/格）。

5)把示波器设置为交流(AC)输入方式，探头接在VT的集电极与地之间。用万用表直流电压挡监测晶体管的U_CE，缓慢调节电位器，同时观察万用表和示波器屏幕，按情况做如下处理：

①示波器屏幕上出现正弦波形，再适当调一点电位器，使波形幅度稍大些后停止电位器调整，转入第6项内容。

②万用表指示的U_CE超过4V，示波器屏幕上仍无正弦波出现时，要停止电位器调节。关闭电源，撤掉示波器和万用表，检查实验电路的元器件排布与焊接的错误。排除故障后再重新加电测试。

6)调节示波器的触发同步旋钮，使显示波形稳定不动，利用屏幕上的标尺刻度，测算波形的峰值和振荡周期。

7)适当调节电位器，观察波形的变化。

8)用万用表监测晶体管的U_BE，用镊子将C₁短路，对照U_BE在两种状态的量值变化

2.RC桥式振荡器

RC串、并联网络如图3-89a所示，输入信号由1、3端输入，输出信号由2、4端输出。RC串、并联网络的幅频特性曲线如图3-89b所示，相频特性曲线如图3-89c所示。

从RC串、并联网络的幅频特性曲线中可以看出，当频率为某一数值f₀时，输出电压最大，且输出电压与输入电压的比值是1/3；从相频特性曲线可以看出，在当输入信号的频率从零到无穷大变化时，输出电压与输入电压的相位差在-90°～90°之间变化，当频率为f₀时，相位差为0°。

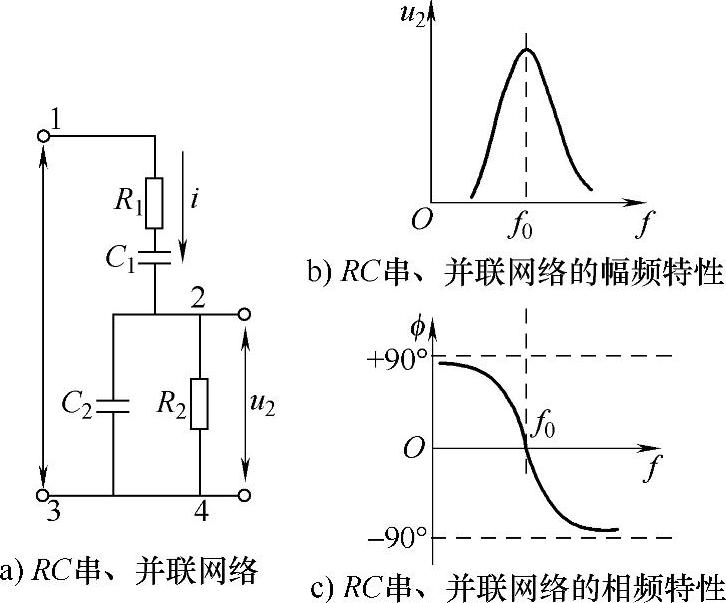

图3-89 RC串、并联网络

所以RC串、并联网络当频率为f₀时输出幅度最大，且输出与输入同相，当R₁=R₂=R且C₁=C₂=C时，频率f₀为

图3-90 所示为RC桥式振荡器的电路图和框图。

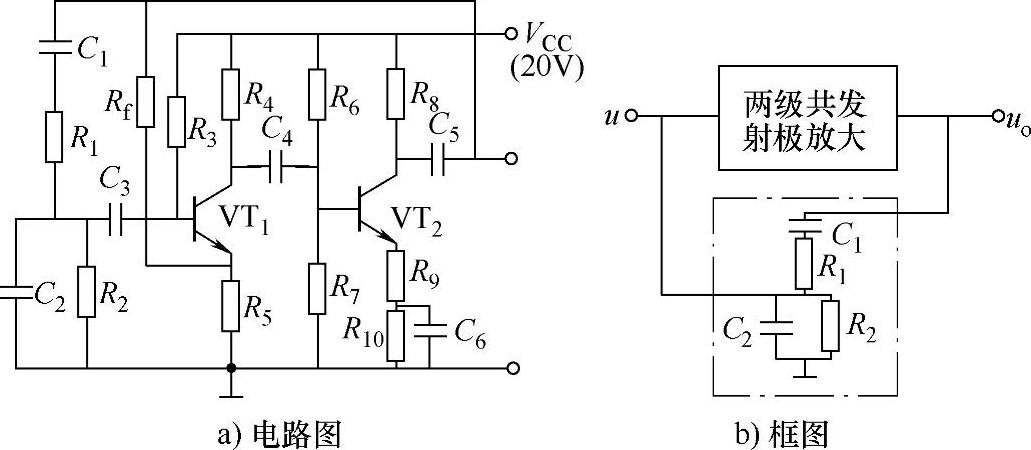

图3-90 RC桥式正弦波振荡器电路的构成

这个电路的放大电路是由VT₁和VT₂组成的两级阻容耦合放大器，选频和反馈网络由RC串、并联网络构成。两级共发射极放大器的相移为360°，串、并联网络在频率为f₀时的相移为0，满足振荡的相位条件，而其他频率时相移不为0，则不能满足振荡的相位条件。

由于在f₀时反馈网络输出电压与输入电压的比值是1/3，即F_u=1/3，若要满足振荡的振幅条件，则A_u=3即可，放大部分是由两级放大器组成的，其放大倍数很大，会造成输出失真和振幅不稳，这时在电路中引入由R_F形成的负反馈，来改善波形和稳定振荡的幅度。
