幅度稳定、波形标准、频率稳定是衡量一个正弦波振荡器的3项指标，目前频率稳定程度最高的是石英晶体振荡器。在石英晶体振荡器中，用石英晶体替代LC谐振电路，以获得频率的稳定。

1.石英晶体的特性

石英也叫做水晶，将石英晶体按不同的方位和角度切割成的薄片，叫做石英晶片。在石英晶片的两面蒸镀上金属电极，连接引线，再加封装，就构成了石英晶体振荡器（简称石英晶体或晶振），如图3-80a所示，图形符号如图3-80b所示。

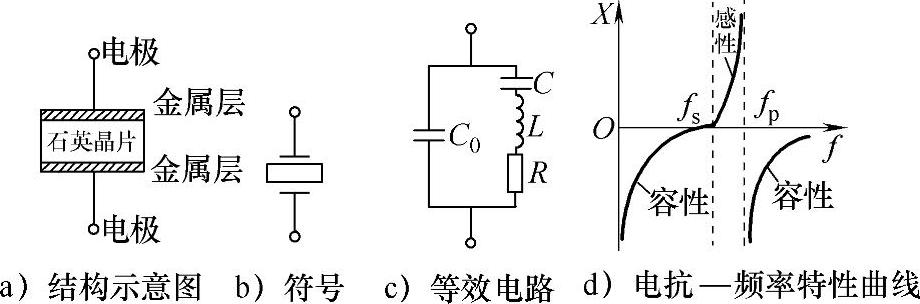

图3-80石英晶体

石英晶体具有压电效应，石英晶体的固有频率由石英晶片的大小、形状等决定。密封的石英晶片受环境影响非常小，所以石英晶体具有精确、稳定的选频特性。它在电路中产生的效果与图3-80c所示LRC电路相同，将这个电路叫做石英晶体的等效电路。从石英晶体的等效电路可知它的电抗随频率发生变化，其电抗—频率特性曲线如图3-80d所示。

2.石英晶体振荡器

石英晶体振荡器基本电路只有两类，即并联石英晶体振荡器和串联石英晶体振荡器。

（1）并联型石英晶体振荡器

振荡电路如图3-81a所示，图3-81b所示是它的简化交流等效电路。(www.daowen.com)

从电路中可以看出，这个电路与电容三点式电路非常相似，只不过它的谐振电路中的电感支路被一个石英晶体代替，所以石英晶体起电感作用。

（2）串联型石英晶体振荡器

电路如图3-82a所示，图3-82b所示是它的框图。

图3-81 并联型石英晶体振荡器

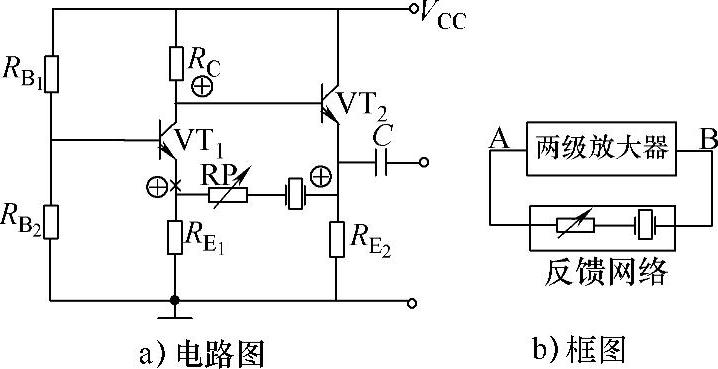

图3-82 串联型石英晶体振荡器

由VT₁（共基极放大）和VT₂组成的两级放大器，构成了石英晶体振荡器的放大部分，反馈网络由石英晶体和可调电阻RP组成。石英晶体工作在串联谐振频率f_s下，串联型石英晶体振荡器等于石英晶体的串联谐振频率f_s。
