按正反馈信号获得方式，LC正弦波振荡器可分为变压器耦合（互感式）和三点式两种类型。

1.变压器耦合（互感式）的LC正弦波振荡器

图3-75b中的反馈信号是利用变压器的一次绕组W₁和二次绕组W₃之间的耦合得到的，所以该电路就是变压器耦合的LC正弦波振荡器。振荡器的振荡频率就是选频网络的固有频率，对于采用并联谐振网络选频的振荡电路，振荡频率可用下式近似计算：

式中 f₀——谐振频率；

L——谐振电路的总电感量；

C——谐振电路的总电容量。

这种振荡器的特点是：频率可调，而且调节范围比较宽。但其输出波形不是很理想，频率稳定度不高。所以这种电路一般用于产生几千赫兹到几十千赫兹的正弦波信号。收音机中的本振信号可以用这种电路。

电路的振荡频率可用频率计检测，也可用示波器检测估算。

2.三点式LC正弦波振荡器

三点式LC正弦波振荡器不用变压器，正反馈信号用分压方式获得。用抽头电感的叫电感三点式，用电容串联分压的叫电容三点式。

图3-76a所示是电感耦合振荡器的电路图，放大器由晶体管VT及其偏置电阻R_B1、R_B2、R_E组成，选频网络由电感线圈L₁、L₂和电容C组成，反馈网络由L₂构成，由此可以看出这个电路符合正弦波振荡器组成的3个部分。

图3-76b所示是振荡器的简化交流通路，线圈抽头把电感分为两个部分，晶体管VT的3个极与LC网络中电感的3个端点相连，因此称为电感三点式。抽头电感的电压极性规律构成正反馈。

同样，LC网络中的电容也可采用串联结构，晶体管的3个极与电容的3个端点相连，则称为电容三点式，电路构成如图3-77a所示。

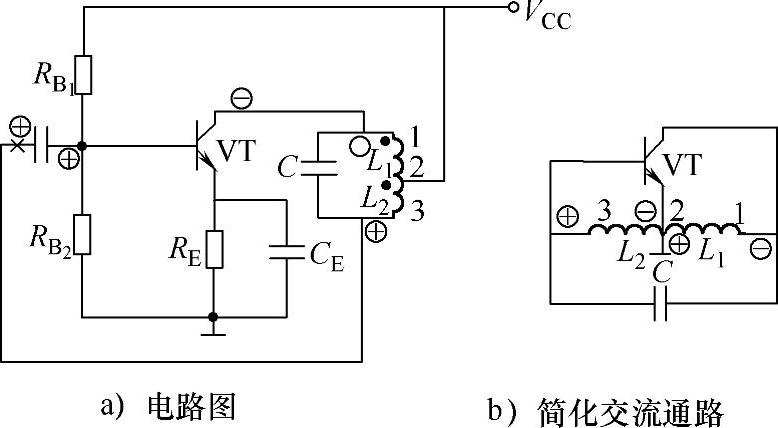

图3-76 电感三点式振荡器(www.daowen.com)

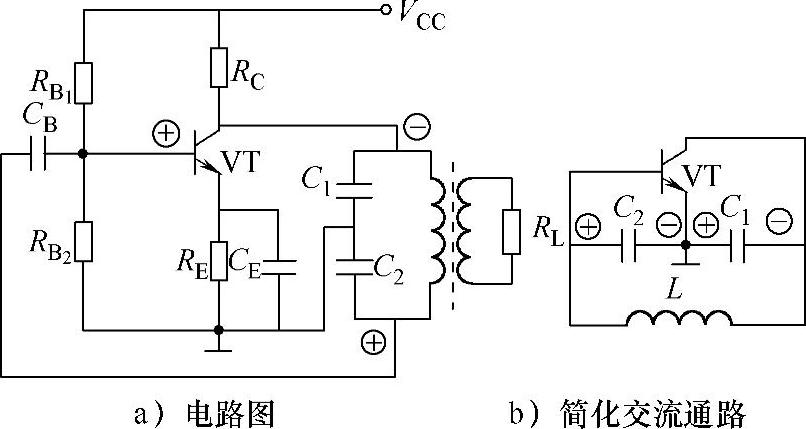

图3-77 电容三点式振荡器

放大器由晶体管VT及其偏置电阻R_B1、R_B2、R_E、R_C组成，选频网络由电感线圈L和串联电容C₁、C₂组成，反馈信号取自C₂电压，电路中的C_B是耦合电容，它的作用是切断集电极与基极之间的直流通路，保证晶体管的直流结构。

简化交流通路如3-77b所示，串联电容的电压规律构成电路的正反馈。电容三点式振荡器的振荡频率可以做得比较高，一般可以达到100MHz以上，输出的波形好，缺点是在调节频率而改变电容时，会影响电路的起振，所以调节频率不太方便。

电容三点式电路的波形虽然比前面所介绍的LC振荡器要好，但在它的振荡频率比较高时，C₁和C₂的数值小，且它们与晶体管并联，会受到晶体管的影响，出现振荡频率不稳定的现象，这在对频率稳定要求高的电路中就不能使用，为此对电容三点式电路进行改进，它的改进主要有克拉波电路和西勒电路两种。

图3-78a所示为改进后的电容三点式电路之一：克拉波电路。

图3-78b所示是它的简化交流通路，将这个电路与电容三点式电路进行比较，可以发现在电感支路上串联了一个电容C，实际电路中这个电容的数值通常取得比较小。因电容C与晶体管没有直接联系，从而避免了晶体管对振荡频率的影响，提高了振荡频率的稳定性。

如图3-79a所示为电容三点式电路的再改进：西勒电路。

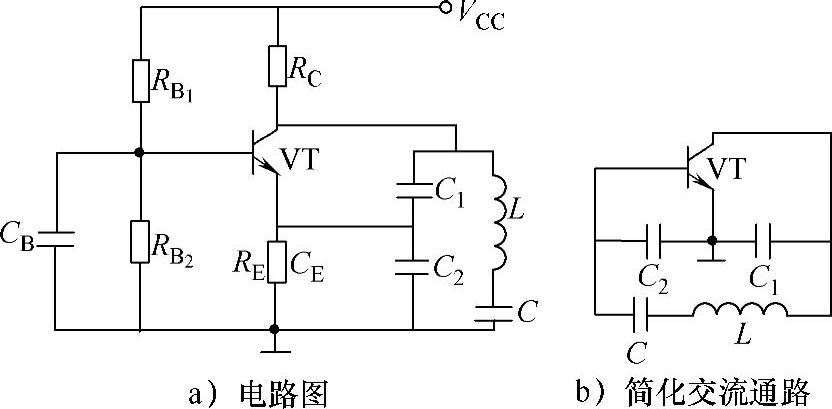

图3-78 克拉波电路

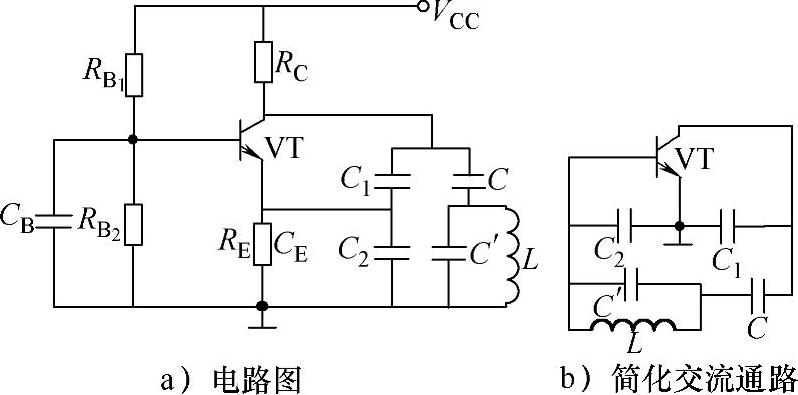

图3-79 西勒电路

图3-79b所示是它的简化交流通路，将这个电路与克拉波电路进行比较，可以发现在电感上又并联了一个小电容C′。小电容C′的引入，进一步提高了振荡频率的稳定性。

以上两种改进电路，除了具有振荡频率受晶体管影响小的优点以外，还可以很方便地调节振荡频率，所以这两种电路在实际中得到了广泛的应用。
