以差动放大电路为基本结构的集成电路属于模拟集成电路。运算放大器（简称运放）是早期应用于模拟计算机电路中实现数学运算的电路单元。集成化的运算放大器已成为定型产品，有指定的图形符号。集成运算放大器内部是一个多级直接耦合放大电路，为了克服零点漂移，第一级放大采用差动放大电路，使直接耦合放大电路的零点漂移问题得到较好抑制。

1.集成运算放大器的符号

对于集成运算放大器，可用一个只标输入、输出端的图形符号来表示，如图3-59所示。

图3-59 集成运算放大器的图形符号

集成运算放大器有两个输入端和一个输出端，依据输入端与输出端的信号相位对应关系，输入端N叫做“反相输入端”，记作“-”；输入端P叫做“同相输入端”，记作“+”。

图3-59a所示为集成运算放大器的国标符号，图3-59b所示为旧符号。

2.集成运算放大器的应用(www.daowen.com)

集成运算放大器的定型产品种类非常多，有通用、专用之分，还有双电源、单电源的区别。只要正确选择与安全使用，就能有效地发挥集成运算放大器电路的作用。产品的封装方式有单运算放大器、双运算放大器、四运算放大器等（见图3-60）。

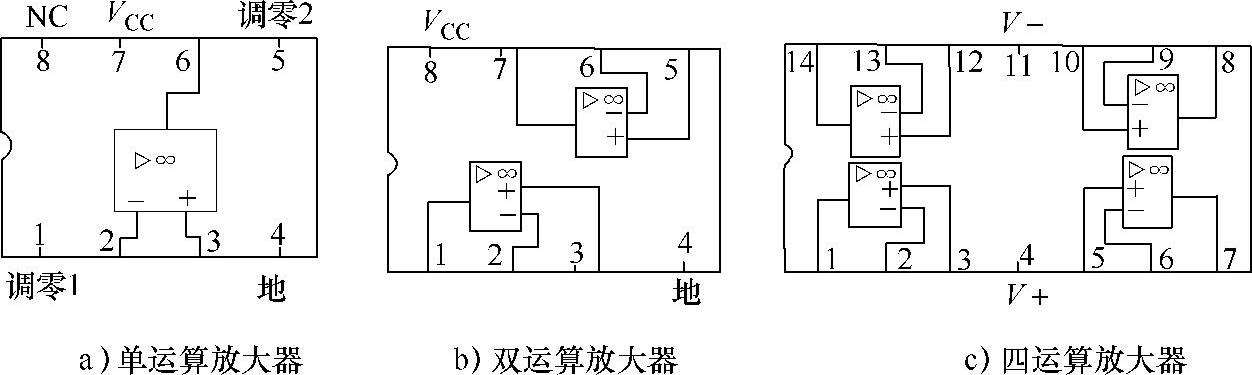

图3-60 3种运算放大器内部结构图

由于集成运算放大器的高增益、高输入电阻、宽频带等综合特性，使得它的应用领域非常广泛，早已突破模拟放大应用范畴。但对于音频、视频和各种传感信号的放大，仍是集成运算放大器的基本应用，图3-61所示是用双运算放大器构成的可驱动高阻耳机的音频放大电路。

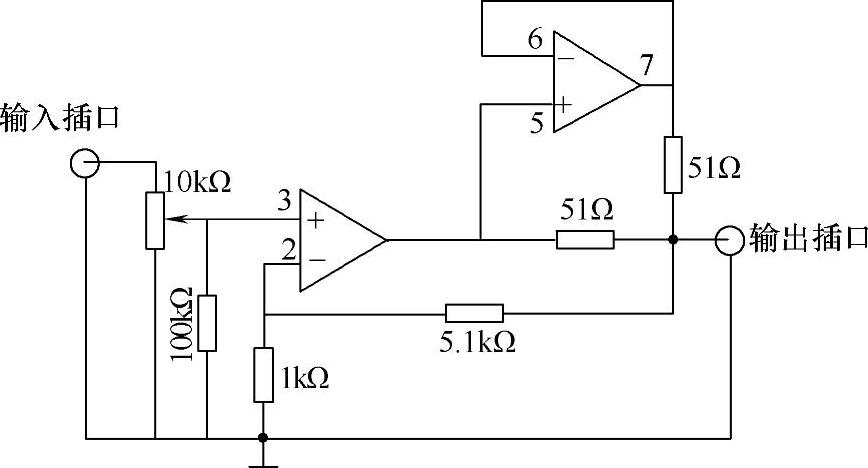

图3-61 双运算放大器耳机放大电路
