反馈电路的组态及作用机理探究

时间:2023-06-24 理论教育 版权反馈
【摘要】:两两组合可构成4种组态。图3-27中反馈元件Rf与输出负载R′L和输入信号源ui都是串联关系,所以是电流串联负反馈,在单管放大电路中Rf就是串在晶体管发射极的电阻。在输出端,Rf、RE与R′L是并联关系,反馈信号是输出电压,而引回输入端的反馈信号是Re上的电压uf,RE与信号源ui是串联关系。图3-30 电流并联负反馈负反馈电路由Rf、RE2构成。

反馈电路的组态及作用机理探究

反馈的组态由反馈电路的接入方式决定,反馈电路与放大电路的输出端和输入信号源各有两种接入方式。

反馈信号取自输出电压叫电压反馈、取自输出电流叫电流反馈;反馈信号引回输入端与信号源并联叫并联反馈、与信号源串联叫串联反馈。两两组合可构成4种组态。

1.电流串联负反馈

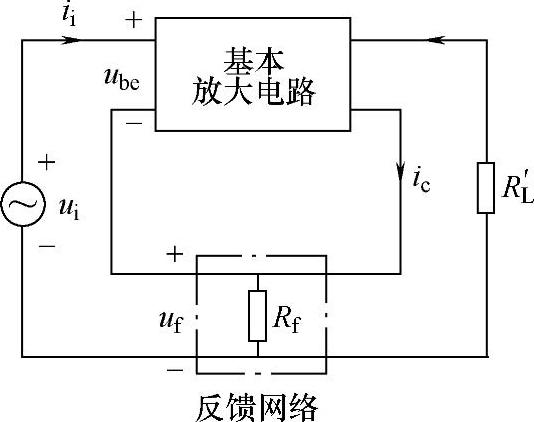

电流串联负反馈放大器的结构框图如图3-27所示。

图3-27中反馈元件Rf与输出负载RL和输入信号源ui都是串联关系,所以是电流串联负反馈,在单管放大电路中Rf就是串在晶体管发射极的电阻

2.电压串联负反馈

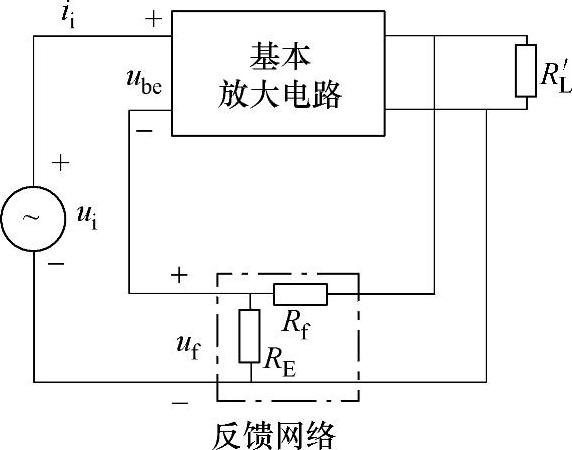

电压串联负反馈放大器的结构框图如图3-28所示。


图3-27 电流串联负反馈


图3-28 电压串联负反馈

负反馈电路由RfRE构成。在输出端,RfRERL是并联关系,反馈信号是输出电压,而引回输入端的反馈信号是Re上的电压ufRE与信号源ui是串联关系。(www.daowen.com)

3.电压并联负反馈

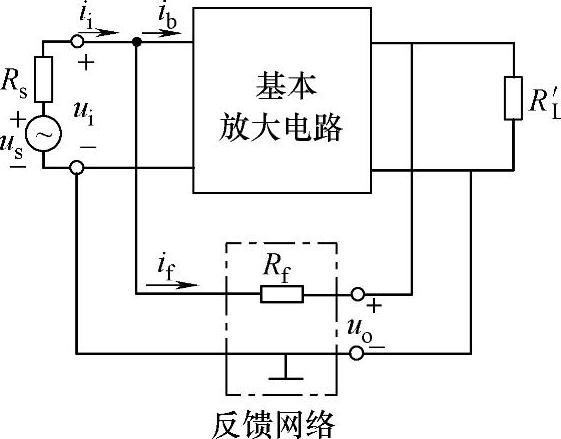

电压并联负反馈放大器的结构框图如图3-29所示。

电压并联负反馈电路由Rf构成,输入、输出两端并联关系,反馈信号取自输出电压,用与信号源并联方式引回输入端,Rf在其中兼有隔离作用。

4.电流并联负反馈

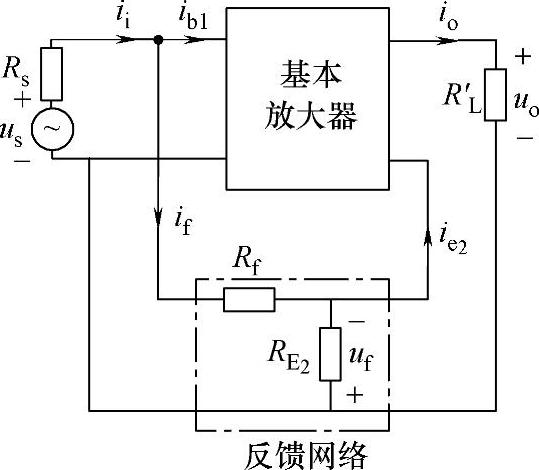

电流并联负反馈放大器的结构框图如图3-30所示。


图3-29 电压并联负反馈


图3-30 电流并联负反馈

负反馈电路由RfRE2构成。在输出端,RE2RL是串联关系,反馈信号取自输出电流,而引回输入端的反馈信号是RE2上的电压ufRE2与信号源ui是并联关系,Rf兼有隔离作用。
