1.多级放大电路的结构与增益

（1）多级放大电路的结构

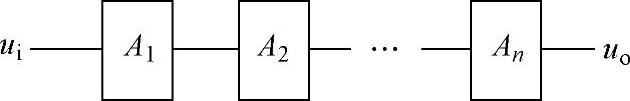

一级电路的放大能力很有限，为获得较高的电压或电流放大倍数，常用多级放大电路实现。电路结构可用图3-22所示。

图3-22 多级放大电路结构框图

（2）多级放大电路的放大能力

多级放大电路的电压放大的总倍数为各单级放大倍数的乘积：

若用增益表示电路的总放大能力则为

对多级放大电路的放大能力可用示波器测试测算，可逐级测试，也可一次测试。具体方法不再赘述。

2.交流耦合方式及特点

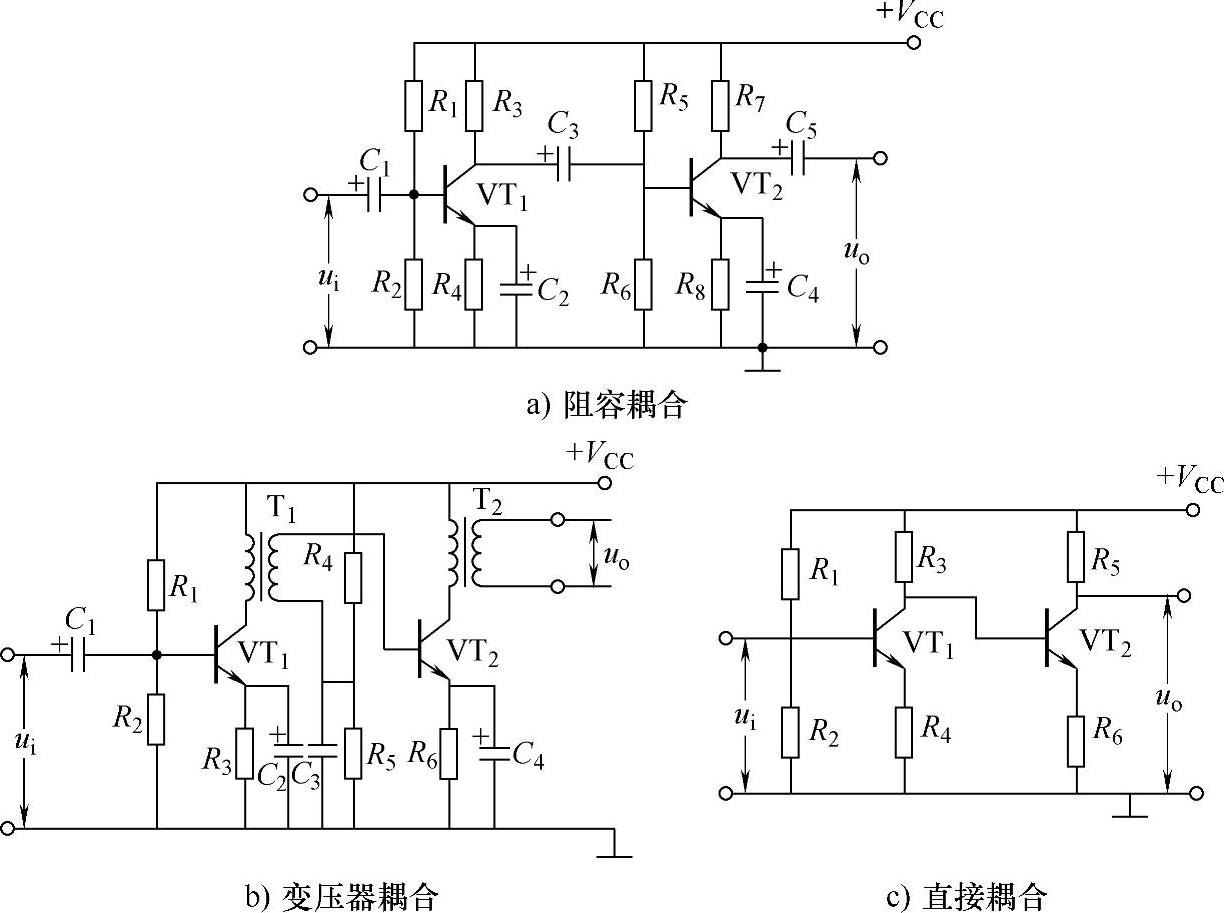

电路间的交流耦合有电容耦合（习惯称为阻容耦合）、变压器耦合（又称作互感耦合）和直接耦合3种方式，如图3-23所示。

电容耦合、变压器耦合和直接耦合具有不同特点，适用于不同电路环境。

(www.daowen.com)

图3-23 放大电路之间的3种耦合方式

电容耦合和变压器耦合都有隔断直流、只通交流信号的特点，使各级电路的直流结构独立，调试简便；直接耦合是把前级输出与后级输入直接连接（可串联电阻）的方式，使前后两级的直流结构连接为一个整体。

（1）电容耦合

电容耦合用于小功率电压放大器的输入、输出耦合以及OTL功放输出耦合。“阻容”中的电阻是指后级的输入电阻，该电阻与电容组成RC电路，制约不同频率信号的传输。晶体管集电极电阻R_C具有将输出电流转换为输出电压的功能，与耦合电容只是联合工作关系。

电容的“隔直通交”特性使相连的两级电路在直流关系上彼此独立，但“阻低频、通高频”的电容限制了放大器的低频特性。

（2）变压器耦合

用变压器作负载传输交流信号是电流放大电路。变压器的一次绕组是前级的负载，二次绕组是后级的信号源，两个绕组彼此绝缘，使两级电路的直流独立，而且可以满足前、后级的输出、输入阻抗匹配，实现最大功率传输。

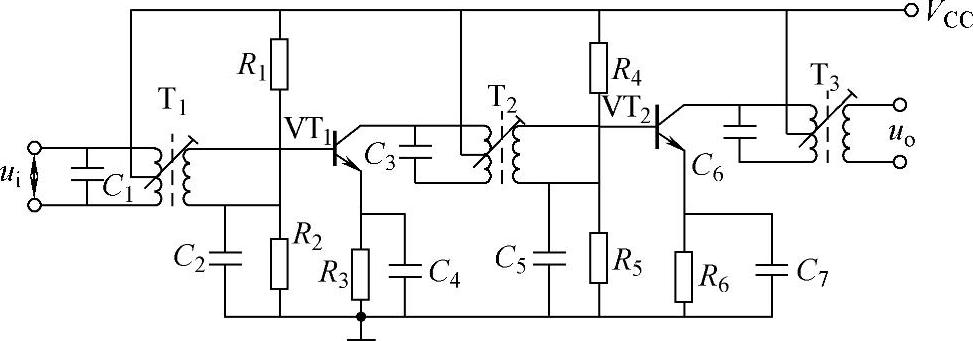

给变压器的绕组并联适当电容可构成谐振选频，变压器耦合是选频放大电路的常用结构。如图3-24所示为超外差式收音机（全图见第6章图6-24）的465kHz中频放大电路。

（3）直接耦合

受电容和变压器的特性限制，放大超低频和直流的多级电路，只能使用直接耦合方式。但直接耦合使前后级电路的直流成为一体，给直流工作点调试造成一定困难，并使电路的零点漂移成为突出问题。

多级放大电路有一个很突出的特点，就是容易引入反馈，极性选择、交直流分离、反馈选择、引入方式、频率特性、使用目的等各种类型都是随意的，广泛应用的反馈技术多数依赖于多级放大电路。

图3-24 超外差式收音机的中频放大电路
