晶体管基本放大器的构成原理

1.晶体管基本放大电路的结构

图3-6所示为单只晶体管构成的交流放大器的结构,属于小信号电压放大类型,静态工作点应按甲类放大设置。

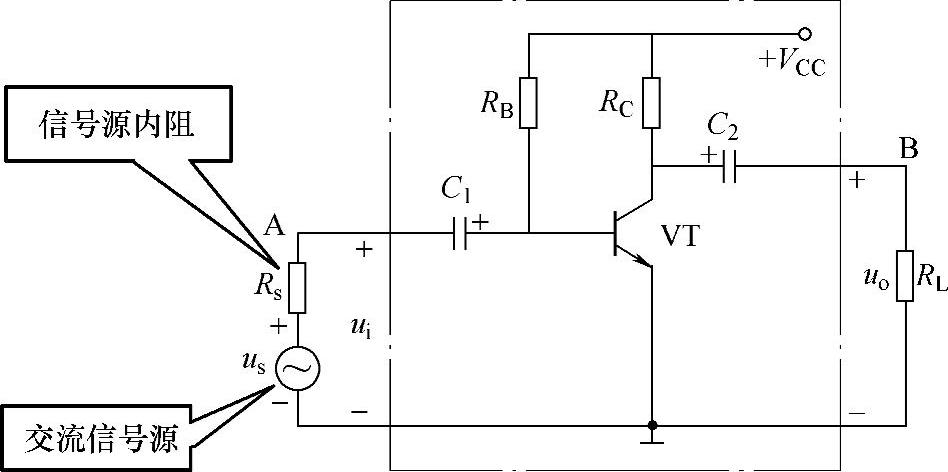

图3-6 基本交流放大电路

图3-6中的点画线框内的部分就是用晶体管构成放大电路的基本组成。

2.各元器件的作用

(1)主体元器件

1)晶体管VT:起电流放大作用,是放大电路的核心器件。

2)直流电源VCCVCC是整体电路的能源,通过RB为晶体管的发射结提供正向偏压,通过RC为集电结提供反向偏压,保证晶体管工作在放大状态。晶体管放大电路的实质是基极电流对集电极电流产生控制作用,当输入信号ui引起晶体管基极电流微小变化时,集电极电流会产生相应地大幅度变化。放大电路向负载提供的输出功率是由直流电源VCC提供的。(www.daowen.com)

3)基极偏置电阻RBRBVCC配合,使晶体管的基极初始电压VBEQ=0.7V,是控制晶体管直流工作点的主要元件。

4)集电极电阻RCRC的作用是将集电极电流的变化转换成电压的变化。为获得较大幅度的输出电压,RC的数值一般为几千欧。为实现功率最大传输,RC通常与负载等值。

(2)交流耦合元件

单元电路之间传输信号称为耦合,图3-6所示的小信号电压放大器用电容耦合。

1)输入耦合电容C1:用于放大器的输入端与信号源连接。给输入端注入信号的一切电路都视为信号源。

2)输出耦合电容C2:用于连接负载RL。挂接输出端的任何元器件或电路都视为负载。

为降低信号传输损耗,应尽量减小耦合电容相对传输信号的容抗,因此,耦合电容的类型和容量要视信号频率而定。相对音频放大器,C1、C2通常选用几微法到几十微法的电解电容。电解电容是有极性的,连接时应注意极性。
