电路的主体结构是电源和负载，开关起控制作用，导线的作用是将三者连接在一起，构成电流的通路。

1.电源和负载

电路的主体结构是电源和负载，电源输出电能，由负载把电能转换为热能、光能、机械能（含声能）、化学能、电磁辐射能等形式消耗电能。负载可以是一个元器件，更可以是一个复杂的电路整体。

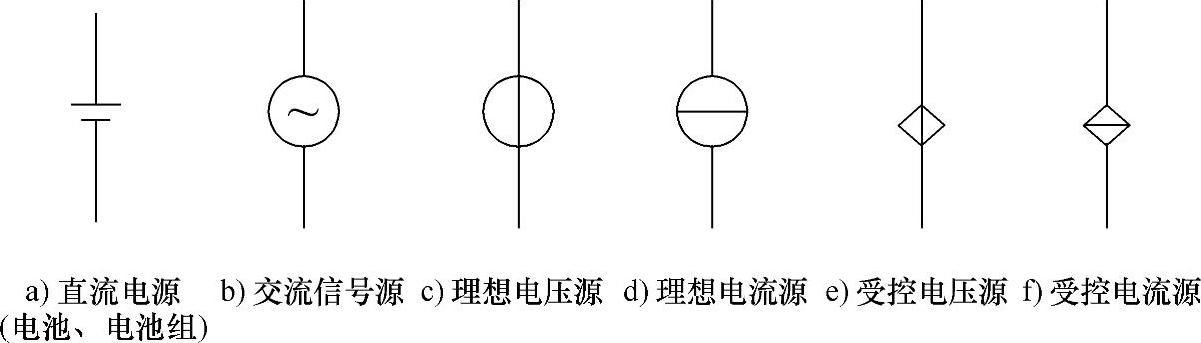

电源的图形符号如图2-2所示，直流电源、交流电源和信号源3种都是没考虑内阻的理想型符号。

图2-2 表示电源的图形符号

实用电路图中，电池（或电池组）等直流电源的图形符号常被省略，一个极接在电路的0电位参考点（地线），另一个极标+V_E、+U_E（或-V_E、-U_E）。

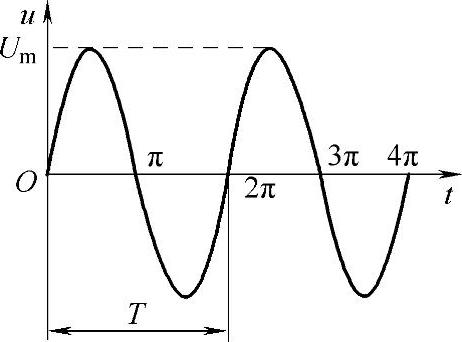

图2-2b所示符号多用于表示输出正弦波信号源，电压波形如图2-3所示。

图2-3 正弦交流电压的波形及参数

正弦交流电压的瞬时值用u表示，即

式中 U_m——交流电压的正向峰值（即最大值）；

f——交流电的频率；

ω——角频率、角速度，单位是°/s或rad/s，ω=2πf，2πf的单位是rad/s；(www.daowen.com)

t——时间；

u——t时刻的瞬时电压值；

θ——交流电的初相角，也叫初相位，是影响同频率交流电之间运算的重要物理量。

U_m、f（或ω）和θ合称为交流电的三要素。

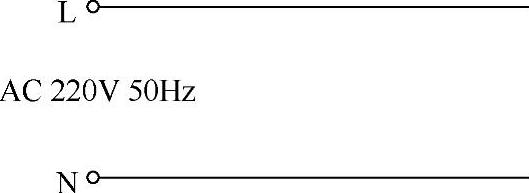

交流电源是指市电电网（220V、50Hz），常用图2-4表示，用两条直线表示单相电的相线（L、俗称火线）、零线（N）以及单相交流电的有效值和频率。

2.开关和导线

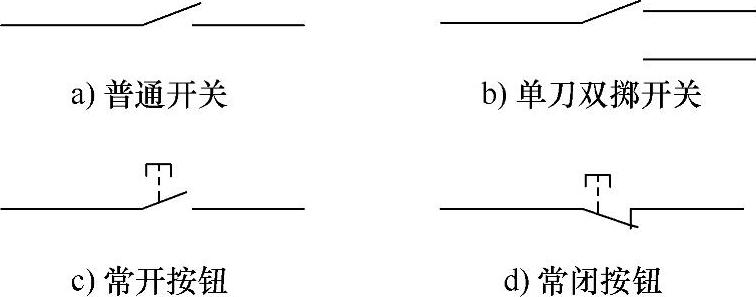

电源开关是电路通电的总控制元件，电路内部的开关用于控制功能变换，不消耗电能。图2-5所示为4例常见开关的图形符号。

图2-4 单相电的表示

图2-54 例常见开关的图形符号

导线只起连接作用，将三者连接构成电流的通路，也不消耗电能，电路图中的导线图形符号用单线表示。

如果负载被导线取代称为短路。有些电子元器件在使用中发生击穿，造成短路而丧失电气功能。短路会使电源或大功率输出电路造成严重损坏，交流电网的输电线路出现短路会引燃周围可燃物造成火灾。

电路中出现电流被切断称为断路或开路。开路虽然不会造成短路那样的严重损坏，也会使相关电路不能工作而丧失功能。
