1.指针式万用表的基本结构

所谓万用表，是共用一个表头的多功能测量表（通常用MF表示复合仪表），它由多量程直流电压表、多量程交流电压表、多量程直流电流表和多挡位电阻表（又叫欧姆表）组合而成，因此有些技术人员把万用表叫做三用表（或A-V-Ω表）。图1-2所示为368型万用表电路原理。

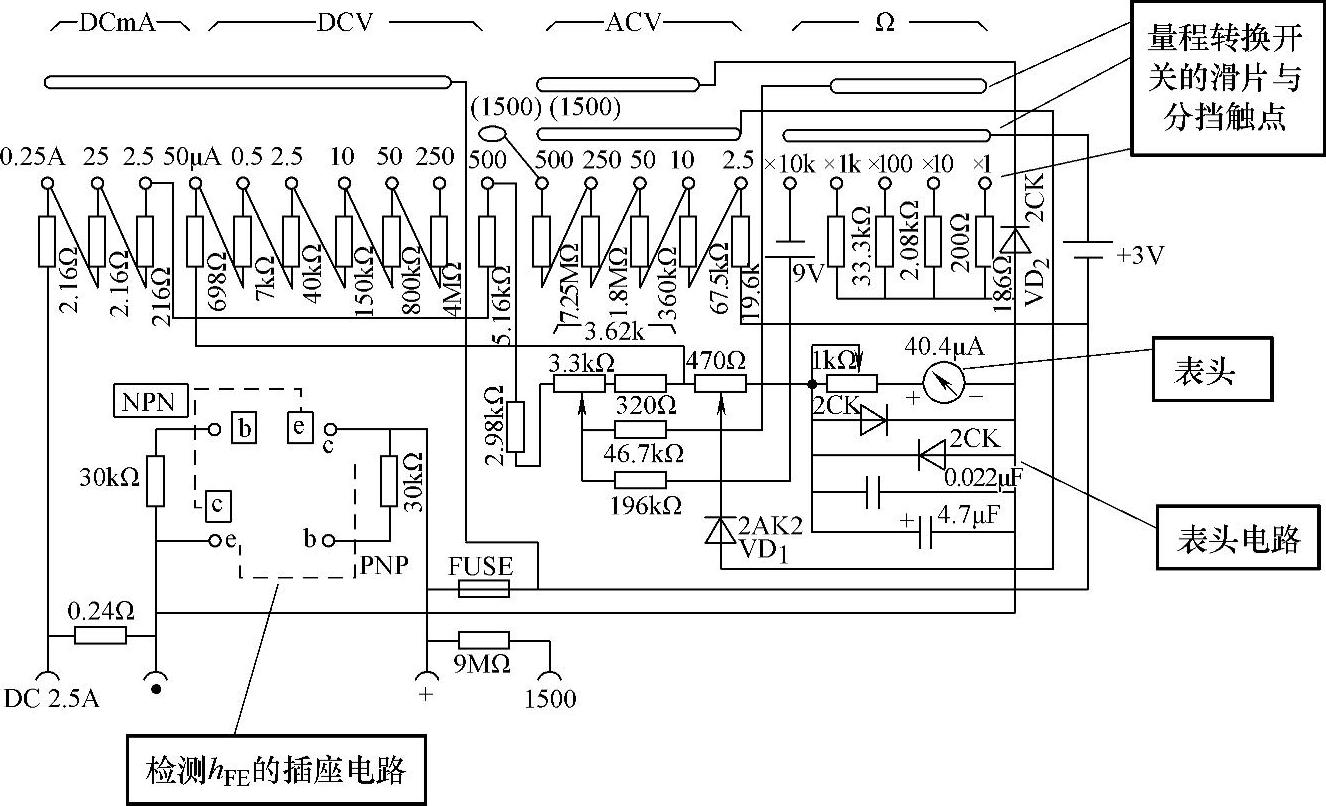

图1-2368型万用表电路原理图

2.万用表的主要性能

作为检测仪表，万用表有很多严格的技术指标以保证使用的可靠性。为使用方便，万用表的主要技术指标都以图形符号或数据形式印制在表盘上。368型万用表的技术性能标识如图1-3所示。

在表盘上标注的多项内容中，初学者应首先关注以下两项：

（1）电压灵敏度

表头是万用表的核心结构（见图1-4a），是一个高灵敏度的电流表，可等效为一个电流指示器串联一个内阻（即表头线圈的电阻，见图1-4b）。

I_M是表头的灵敏度，是表针偏转满度（表针从表盘刻度左端偏转指到右端）时表头线圈中通过的电流，又叫满度电流。表针从左向右的偏转角度与线圈中的直流电流成正比，表盘上的直流刻度是等分的。368型万用表表头的满度电流为40.4μA，再经表头电路（由保护电路和电流扩展电路组成）调为整数，368型万用表表头的满度电流经调整后为50μA。

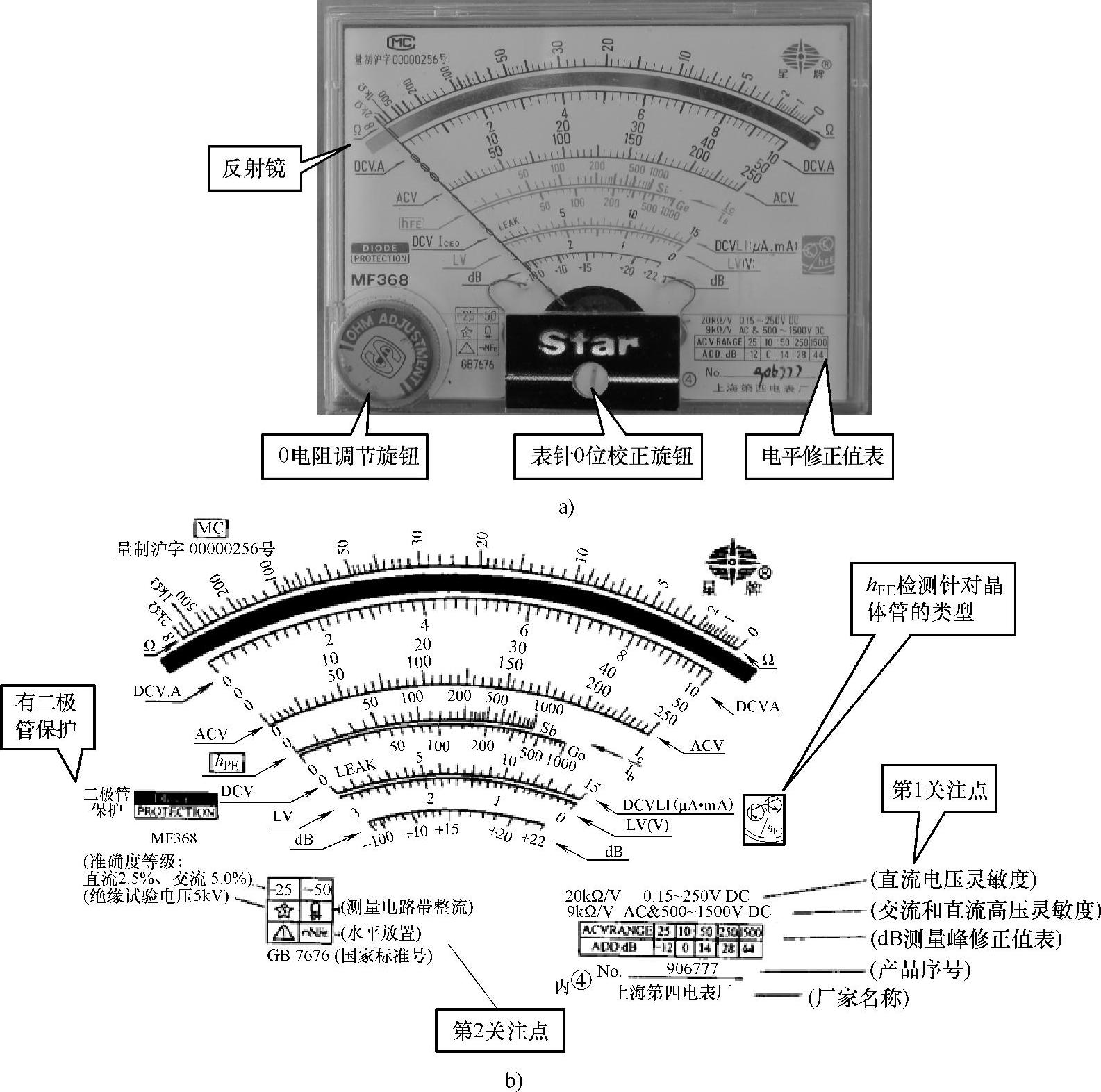

图1-3368型万用表的技术性能标识

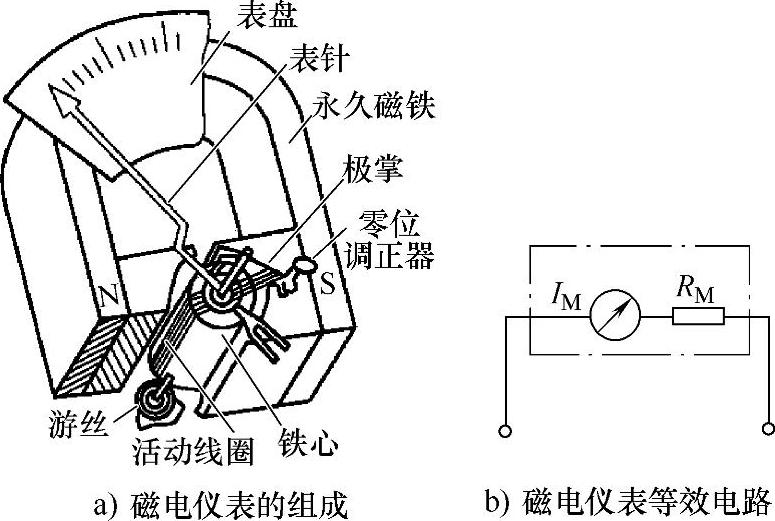

图1-4 磁电仪表的表头结构示意图

万用表的电压灵敏度是把满度电流转换为单位电压的内阻形式表示，所以368型万用表测量直流0.5～250V时的直流电压灵敏度为20kΩ/V（依据电压灵敏度可方便计算各量程的内阻）。实践经验说明，用于电子电路检测的指针式万用表的直流电压灵敏度应不低于20kΩ/V。电压灵敏度参数的倒数（V/20kΩ）值就是万用表表头的满度电流50μA（也是直流电流的最小量程）。

（2）使用时的放置方式

万用表的放置方式会影响表针转动的准确程度，不可忽视。

：表示万用表要水平放置读数。368型万用表的表盘上有此符号，精测应水平放置。

⊥：表示万用表要竖直放置（即垂直放置）读数。

∠：表示万用表使用时要打开支架倾斜放置。368型万用表的底盖上还备有支架，供粗测时倾斜放置，以便观看，如图1-5所示。

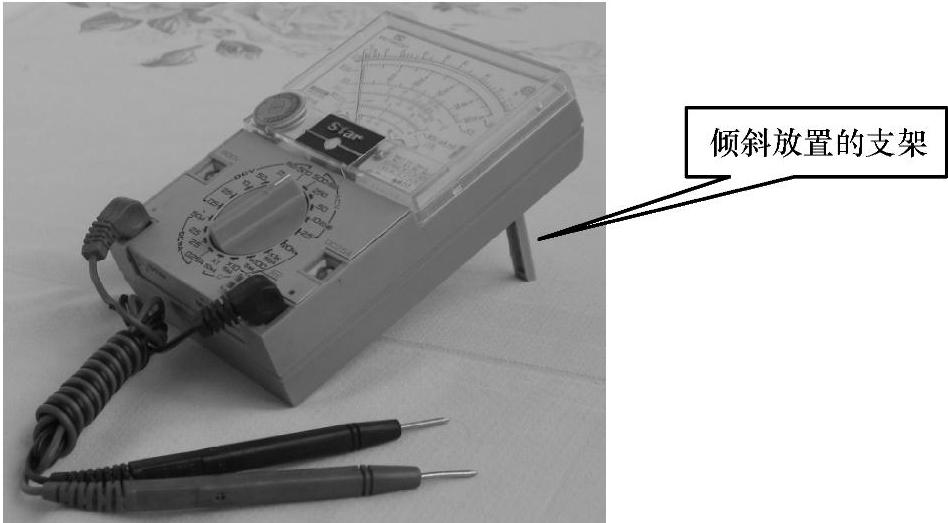

图1-53 68型万用表的倾斜放置(www.daowen.com)

3.了解表盘（也叫刻度盘）的各种刻度线与转换开关的对应关系

使用万用表，必须准确掌握选择检测内容、转换开关的位置和刻度线三者的对应关系，特别是扩展功能较多的新型万用表（如368型万用表）。

（1）表盘刻度线及颜色含义

指针式万用表的表盘都固定在表头上，表盘的刻度线都是以表针转动轴为圆心的弧形线，表盘外面是透明的表盘罩。新型表的刻度线都有颜色区分，初学者应首先熟悉最上面的两黑一红刻度线的使用和读数方法。368型万用表表盘上从上向下共有8条刻度线，依次是：

1）电阻（Ω）刻度（黑色），用于测试电阻，为不等分刻度。

2）直流电压（DC V）、直流电流（DC mA）共用的刻度（黑色），为等分刻度。

3）交流电压（AC V）刻度（红色），按正弦交流电的有效值划分刻度，用于测试频率为40～20000Hz范围的正弦交流电压的有效值。

4）一组h_FE（晶体管的直流放大倍数）刻度线（两条、蓝色），是×10Ω电阻挡的扩展功能，用于测试硅、锗两类晶体管的β值。

5）LI（负载电流）和LV（负载电压）刻度线（两条、蓝色），电阻挡的辅助刻度，用于指示被测件上的电压、电流，多用于检测PN结正向导通特性，以鉴别PN结的好坏或区分半导体材料。

6）最下面是dB（以dB为单位的交流电压增益）刻度线（红色），是交流电压测试功能的扩展，将正弦交流电的有效值换算为dB。

（2）368型万用表的面板

368型万用表的面板如图1-6所示。

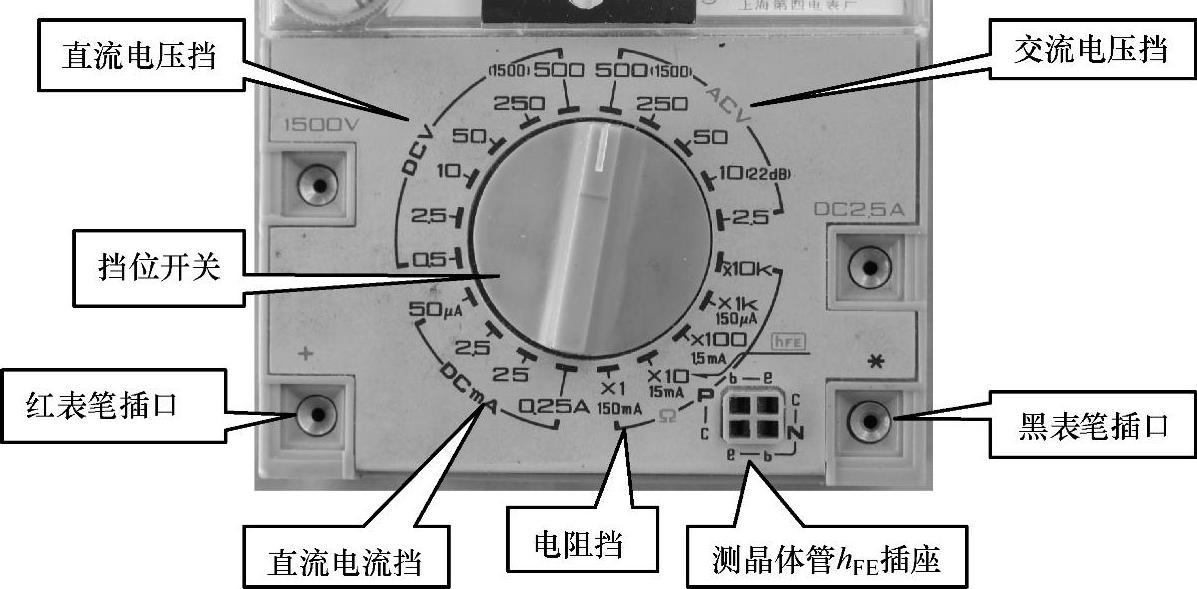

图1-6 368型万用表面板

1）中部是量程转换开关，转换开关可顺时针或逆时针做360°任意旋转，在转换开关的圆周上分为4个主体测量项目：左上部是DC V（直流电压），设置6个挡位；左下部是DC mA（直流毫安），设置4个挡位；右上部是AC V（交流电压），设置5个挡位；右下部是Ω（电阻），设置5个挡位。

2）右下角插孔标有黑色“﹡”符号，是公共端，插黑色表笔。左下角插孔标有红色“+”符号，是常用检测时插红表笔的位置。

3）若检测高于500V的交流或直流电压，应把红表笔移插到标有红色1500V的插孔，同时将转换开关拨到交流或直流电压挡的最高挡位（500V），可检测1500V以内的高压。

4）若检测大于0.25A的直流电流，应将红表笔移插到标有红色DC 2.5A的插孔，可检测2.5A之内的直流电流。

5）在黑表笔插孔的旁边有一个用于检测晶管直流放大倍数（h_FE）的4孔插座，是两个表笔插口之间的附加电路（见图1-2），也可用于对单只元器件的其他项目检测，省去表笔操作。
