将中国空气干燥煤挥发分的三种绝热燃烧温度，即工程值、理论值、干燥无灰基理论值与Vdaf、Qad，net的拟合关系绘制在图7-11、图7-12 中，以便对比分析。

图7-11 的三条拟合曲线说明：①温差（ta0，V-taE，V）随着Vdaf的提高单调升高，说明煤的水分随着Vdaf的提高单调升高，降低过量空气系数引起的挥发分绝热燃烧温度的变化体现在煤的水分含量上，见图6-3。②中国空气干燥基挥发分的理论绝热燃烧温度（ta0，daf，V）在2 300～2 450℃，比ta0，V高得多。温差（ta0，daf，V-ta0，V）随着Vdaf的提高总体上逐渐降低。这种变化趋势由煤的成分和挥发分的成分的差别引起，见图7-3、图7-9。

图7-12 的三条拟合曲线说明：①温差（ta0，V-taE，V）随着Qad，net的提高单调降低，说明空气干燥基煤所含的水分随着Qad，net的提高单调降低。降低过量空气系数引起的挥发分绝热燃烧温度的变化体现在煤的水分含量上，见图6-4。②温差（ta0，daf，V-ta0，V）随着Qad，net的提高总体单调上升。这种变化趋势与煤及其挥发分的成分组成有关，见图6-14、图6-10。

(www.daowen.com)

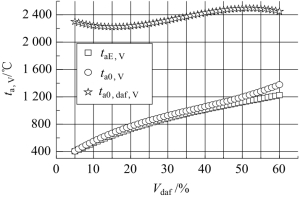

图7-11 中国空气干燥基煤挥发分的三种绝热燃烧温度与Vdaf的关系

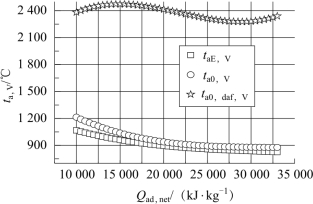

图7-12 中国空气干燥基煤挥发分的三种绝热燃烧温度与Qad，net的关系
