在电力拖动系统里，异步电动机的基本工作状态是电动状态。但在某些特殊的电力拖动系统里，以及在一些改变参数后的暂态过程中，也有可能出现发电运行状态。

1.发电状态的产生 在变频调速系统里，出现发电状态主要有两种情况：

（1）起重机械的重物下降 重物下降时，在重物的重力加速度作用下，转子的转速将有可能超过同步转速，而使电动机处于发电状态。重物在高处时，位能较大，重物下降时，位能将减小。所以，重物下降的过程也是电力拖动系统释放位能的过程，如图12-4a所示。因为这时电动机里的电磁转矩是制动转矩，所以也称为再生制动状态。

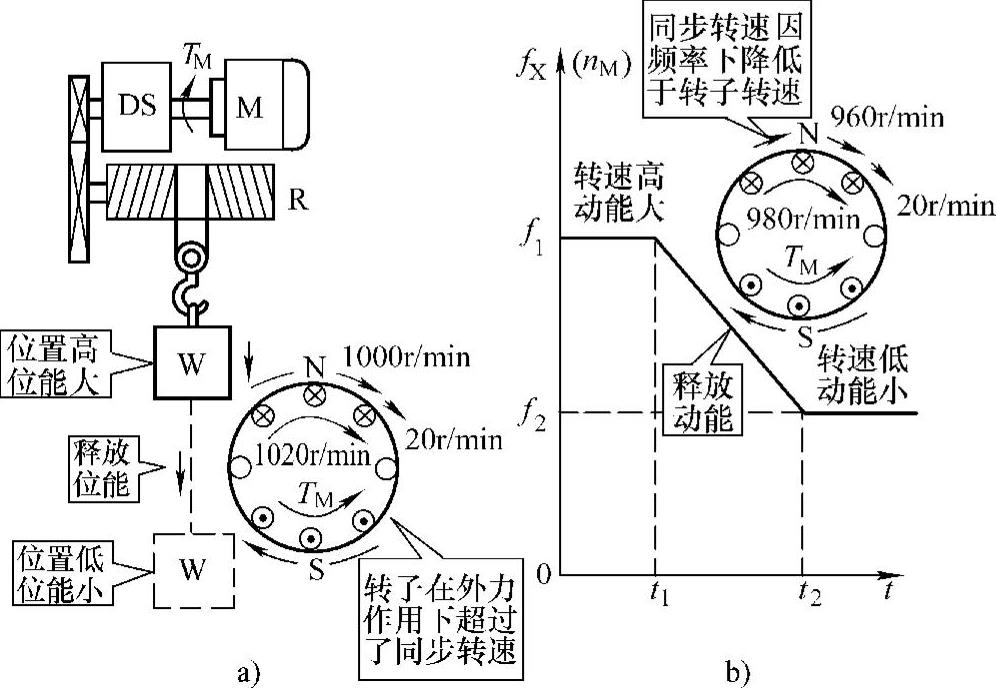

图12-4 异步电动机的发电状态

a）释放位能 b）释放动能

（2）电动机的工作频率下降 在变频调速系统中，转速的下降是通过降低频率来实现的。假设电动机在较高频率下运行，其转速也较高。当降低频率时，同步转速随即降低。但电动机的转子却因为有惯性，并不立刻下降。于是出现了同步转速低于转子转速的状态，即发电状态或再生制动状态，如图12-4b所示。

当电力拖动系统在较高频率下运行时，动能较大。而在频率下降的过程中，因为转速在降低，故电力拖动系统的动能也在减小。所以，频率下降的过程，也是电力拖动系统释放动能的过程。

总之，电力拖动系统在释放能量的过程中，所释放的能量将转换成电能，而使电动机处于再生制动状态，即发电状态。

2.变频器的泵升电压

（1）变频器的直流电压 如上所述，在重物下降以及频率下降（减速）过程中，电动机都将处于再生制动状态，电流滞后于电压的相位差角大于π/2，所以在滤波电容器上，大部分时间是接受电动机反方向电流的充电；小部分时间是向电动机放电，如图12-5所示。很明显，是充电的时间长，而放电的时间短，于是直流电压上升。因为充电电流并不连续，而是每半个周期充电一次，中间还略有间隔，工作状态与活塞泵类似，故称为泵升电压。(www.daowen.com)

直流电压如超过一定的限值，会损坏变频器的元器件，是需要加以限制的。

（2）直流电压与减速时间 变频器中，频率下降的快慢，是可以由用户任意预置的。变频器的输出频率从基本频率下降到0Hz所需要的时间，称为减速时间，用t_D表示，如图12-6a所示。

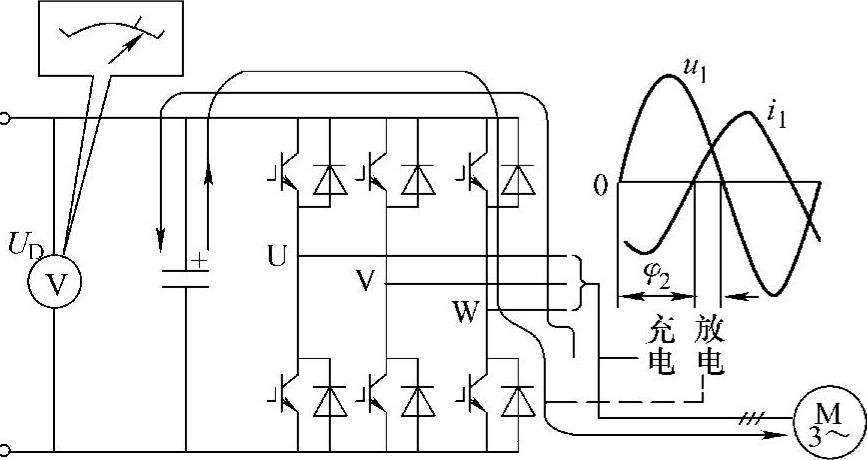

图12-5 泵升电压

如减速时间预置得长，则频率下降得慢，电动机转子的转速跟得上同步转速的下降，在减速过程中保持较小的转差，泵升电压较小，不会超过上限值，如图12-6b所示。

反之，如减速时间预置得短，则频率下降得快，电动机转子的转速将跟不上同步转速的下降，在减速过程中的转差增大，泵升电压也较大，直流电压将超过上限值，导致变频器因过电压而跳闸，如图12-6c所示。

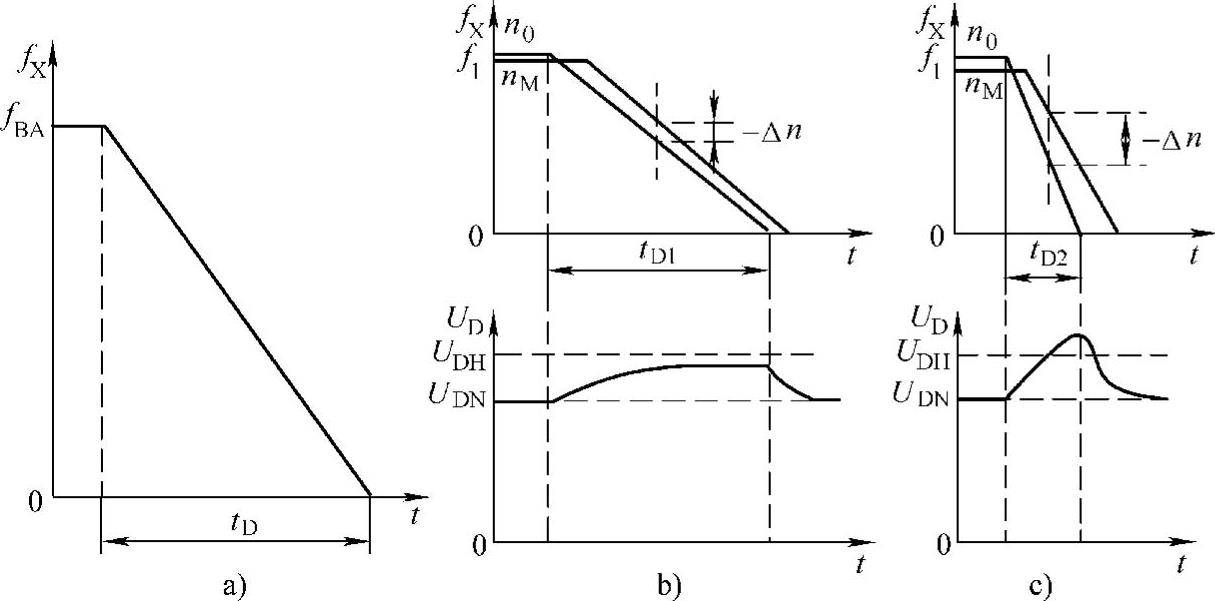

图12-6 减速时间与直流电压

a）减速时间定义 b）减速慢 c）减速快
