某厂的意大利产SAG型精密车床,由于调速用电磁离合器损坏率较高,国内无配件,进口件又十分昂贵,故改用变频调速。其具体情况如下:

1.原电力拖动系统概况

(1)转速挡位 负载侧有八挡转速:75、120、200、300、500、800、1200、2000r/min。

(2)电动机的主要额定数据

1)额定功率2.2kW;

2)额定转速1440r/min;

3)过载能力2.5倍。

(3)控制方式 由手柄的八个位置来控制四个电磁离合器的分与合,得到齿轮的八种组合,从而得到八挡转速。

2.主要计算数据

(1)调速范围

aL=nLmax/nLmin=200/75=26.67

(2)负载转矩(www.daowen.com)

1)计算转速 由式(10-1),并根据机械工程师提供的数据,有

nD=2000/4r/min=500r/min

2)在各挡转速下的负载转矩见表10-1(考虑到设计者在选择电动机时通常都留有裕量,故负载功率按PL=2kW计)。

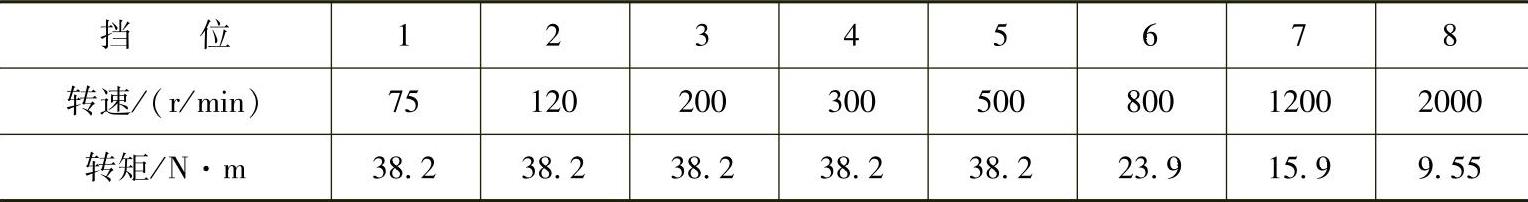

表10-1 各挡转速下的负载转矩


3)电动机额定转矩

nMN=9550×2.2/1440N·m=14.6N·m

3.用户要求

1)尽可能不更换电动机;

2)在高速区,过载能力不低于1.8;

3)转速挡位及控制方式不变,即仍由手柄的八个位置来控制八挡转速。
