1.两者的比较 各种变频器的说明书上，都有“配用电动机功率”一栏。但是，各对应挡次变频器的额定电流是否都大于电动机的额定电流呢？

这里，将通用的Y系列三相笼型异步电动机常用规格的额定电流与几种较为常见的变频器额定电流的对照情况列出，见表5-4。

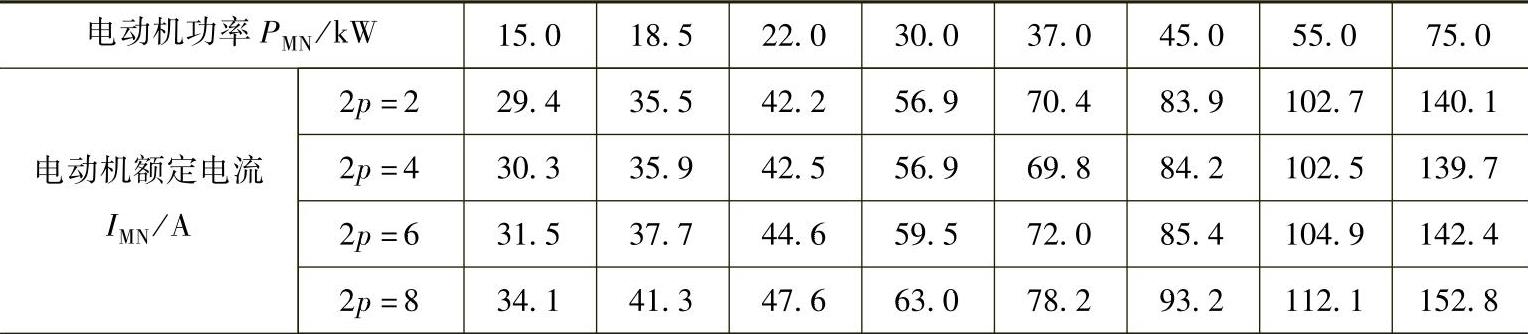

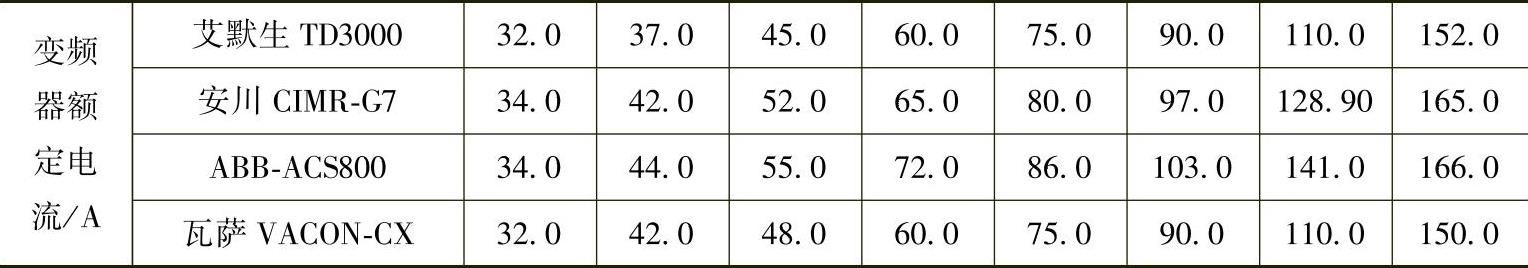

表5-4 电动机与对应变频器的额定电流

（续）

表5-4中，p是磁极对数，2p是磁极个数。从表5-4可以看出：

（1）在15kW挡，几种变频器的额定电流都小于8极电动机的额定电流；

（2）艾默生TD3000系列变频器各挡的额定电流都小于8极电动机的额定电流，个别挡（如18.5kW和55kW挡）也小于6极电动机的额定电流。

（3）瓦萨VACON-CX系列变频器的37kW以上各挡的额定电流也都小于8极电动机的额定电流。

上述情况说明，在决定变频器的容量时，不能盲目地按照变频器说明书中的配用电动机功率来选择，而必须认真对照变频器和电动机的额定数据，以及对负载的轻重进行估计后再行选择。

2.电动机的运行电流 在5.4节中，介绍了负载的几种运行方式，并指出：除了连续恒定负载在运行期间，电动机的温升能够达到稳定温升外，其他如连续变动负载、断续负载和短时负载等，在运行期间，电动机的温升常达不到最大负载时的稳定温升。对于这类负载，只要温升不超过额定值，电动机短时间的过电流是允许的。以连续变动负载和断续负载为例，如图5-33所示。(www.daowen.com)

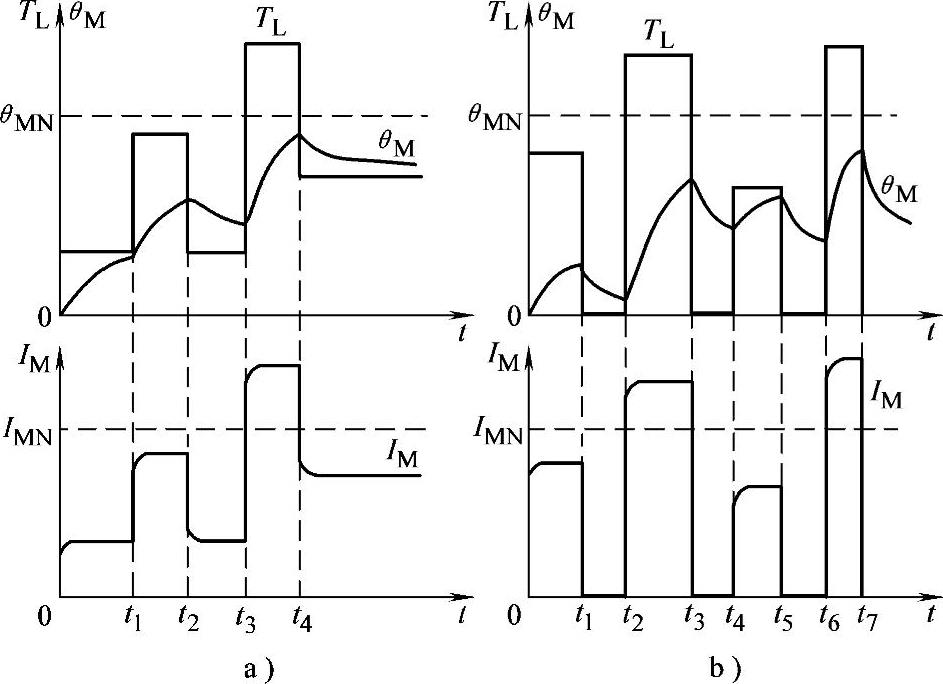

图5-33 允许的短时间过电流

a）连续变动负载 b）断续负载

图5-33中，θ_MN是电动机的额定温升，I_MN是额定电流。

图5-33a中的t₃～t₄段、图5-33b中的t₂～t₃以及t₆～t₇段，电流都超过了电动机的额定电流，但因为时间短，温升都未达到额定温升。所以只要温升不超过额定温升，电动机的运行电流是允许短时间过载的。

3.选择变频器容量的基本原则 由于电动机的发热时间常数通常以分钟计，小功率电动机约为几分钟，大功率电动机可达几十分钟乃至若干小时，所以相对于电动机而言的短时间，大多超过1min。

变频器虽然也有过载能力（通常为150%），但允许过载的时间只有1min，相对于电动机的发热时间常数而言，几乎没有什么过载能力。

因此，选择变频器容量的基本原则应该是：电动机在运行的全过程中，变频器的额定电流应大于电动机可能出现的最大电流，即

I_N≥I_Mmax （5-22）

式中 I_Mmax———电动机的最大运行电流（A）；

I_N———变频器的额定电流（A）。
