1.电路结构与工况 三相逆变桥的电路结构如图2-6a所示。各管的信号输入端旁,画出了各自的控制信号。

A、B为直流电源端,U、V、W为逆变桥的输出端。

在每个周期中,各逆变管的工作情况如图2-6b所示。图中,阴影部分为各逆变管的导通时间。

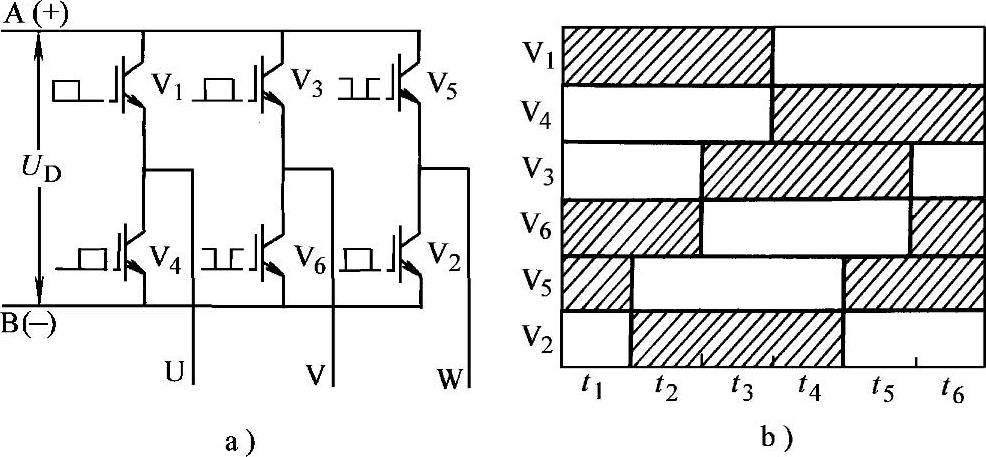

图2-6 三相逆变桥的工况

a)电路结构 b)各管的通断安排

2.逆变桥的输出线电压

(1)U、V之间(uUV

1)在t1t2时间内,V1、V6同时导通,U为“+”、V为“-”,uUV为“+”,且Um=UD。

2)在t4t5时间内,V4、V3同时导通,U为“-”、V为“+”,uUV为“-”,Um=UD

(2)V、W之间(uVW)(www.daowen.com)

1)在t3t4时间内,V3、V2同时导通,V为“+”、W为“-”,uVW为“+”,Um=UD

2)在t6t1时间内,V6、V5同时导通,V为“-”、W为“+”,uVW为“-”,Um=UD

(3)W、U之间(uWU

1)在t5t6时间内,V5、V4同时导通,W为“+”、U为“-”,uWU为“+”,Um=UD。

2)在t2t3时间内,V1、V2同时导通,W为“-”、U为“+”,uWU为“-”,Um=UD

uUVuVW、uWU的波形如图2-7所示。由图可知,三者之间的相位互差2π/3,它们的振幅值都与直流电压UD相等。

可见,只要按照一定的规律来控制六个逆变管的导通与截止,就可以把直流电逆变成三相交流电。而逆变后的电流频率,则可以在上述导通规律不变的前提下,通过改变控制信号的变化周期来进行调节。

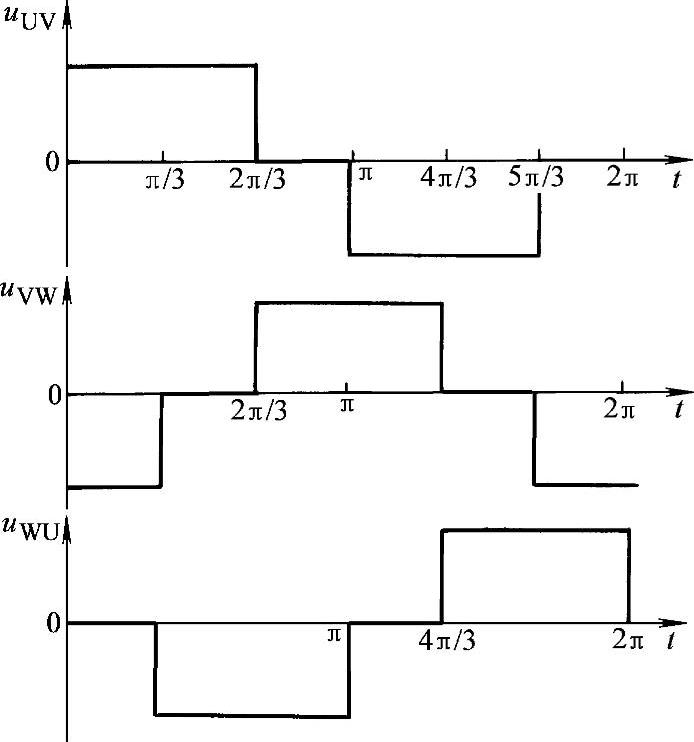

图2-7 三相逆变桥的输出电压
