转子电动势空间分布的含义是，在同一瞬间，各笼条内电动势大小的分布情形。

容易想像，在同一瞬间，处于磁场不同位置的各笼条内的感应电动势的大小和方向是不同的。为了便于观察，可以将转子展开，如图1-14所示。并且假设：

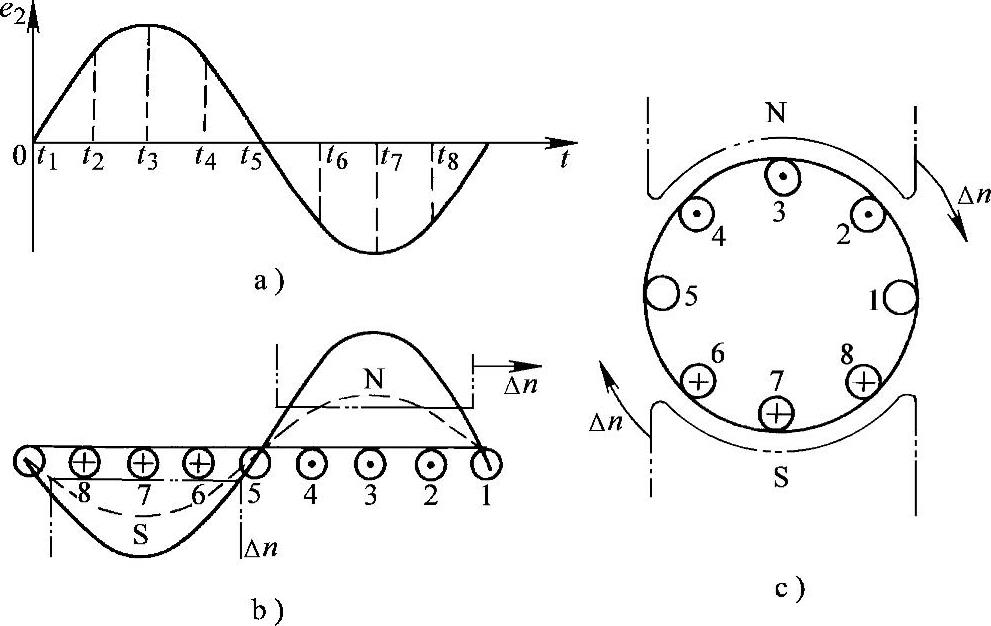

图1-14 电动势e₂的空间分布

a）时间曲线 b）空间分布 c）实际转子

（1）定子磁场是按顺时针方向旋转的。

（2）规定，N极下磁力线的方向为磁感应强度B的正方向。与此对应，N极下笼条内感应电动势的方向为e₂的正方向。

在图1-14中，图a是e₂的时间曲线；图b中的虚线是磁感应强度B的分布曲线，实线即是e₂的空间分布曲线。因为e₂=Blv，所以，e₂的分布总是和B的分布在相位上是一致的。(www.daowen.com)

为了进一步说明电动势e₂的空间分布和时间曲线之间的关系，我们将各笼条编号为1、2、3、…。

1号条正处于N极和S极的中性线上，并准备进入N极，故e₂=0，相当于时间曲线上处于t₁瞬间的状态。

2号条已经进入N极，并正向N极的中心前进，其e₂为“+”，相当于处于t₂瞬间的状态。

3号条正处于N极中间，故e₂为最大值，相当于处于t₃瞬间的状态。

其余的依此类推。

必须说明，图1-14b中的e₂的空间分布曲线是和前面的假设相联系的。假设不同，所得到的e₂空间分布曲线也不同，但最终关于电动机运行情况的结论总是相同的。
