1.配合

在机器装配中，公称尺寸相同的相互结合的孔、轴公差带之间的关系称为配合。值得注意的是公称尺寸相同是配合的前提。

2.间隙与过盈

在机器中，当两个零件配合在一起时，就会有松紧程度的要求。国家标准规定，如果孔径尺寸减去相配合的轴的尺寸所得到的代数差，其差值为正值时称为间隙，差值为负值称为过盈。例如图1-8a，如果把ϕ65mm孔加工到最小极限尺寸ϕ65.00mm时，而轴是上极限尺寸ϕ64.970mm时，65.000mm-64.970mm=+0.03mm，所以是间隙配合。而图1-8b所示的ϕ60mm孔的上极限尺寸是ϕ60.030mm，而ϕ60mm轴的下极限尺寸是ϕ60.041mm，则60.030mm-60.041mm=-0.011mm，因此是过盈配合。

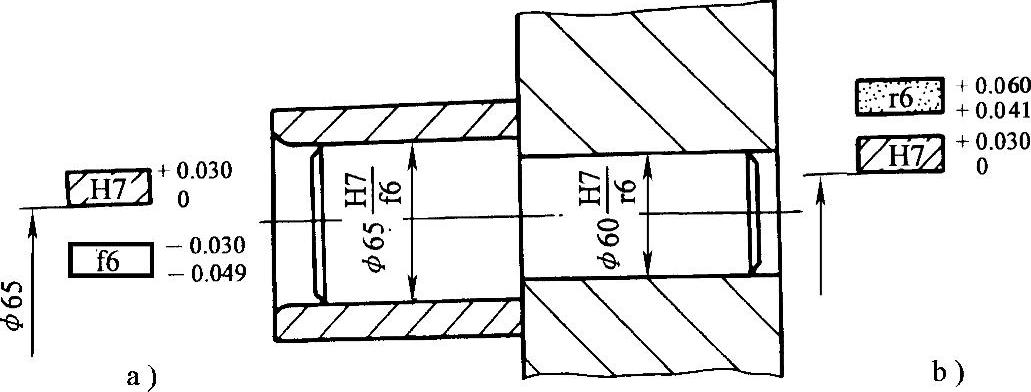

图1-8 间隙与过盈

3.配合种类

有了孔和轴的公差之后，保证了零件加工后的互换性。而不同零件装配之后的松紧程度则是靠配合来保证的。国家标准将配合分为三类。

（1）间隙配合 具有间隙（包括最小间隙等于零）的配合称为间隙配合。由图1-9可知，间隙配合时孔的公差带完全在轴的公差带之上，孔的实际尺寸总是大于轴的实际尺寸。

图1-9 间隙配合

（2）过盈配合 具有过盈（包括最小过盈等于零）的配合称为过盈配合。如图1-10所示，过盈配合时孔的公差带完全在轴的公差带之下。在过盈配合中，孔的实际尺寸总是小于轴的实际尺寸。

（3）过渡配合 可能具有间隙或者过盈的配合称为过渡配合。此时孔的公差带与轴的公差带交叉重叠，如图1-11所示。过渡配合其定心精度比间隙配合高，而装拆又比过盈配合容易。(www.daowen.com)

4.配合代号

配合代号在图样上的表示是用孔、轴公差带的代号组成，写成分数形式。分子为孔的公差带代号，分母为轴的公差带代号，如或ϕ65H7/f6。

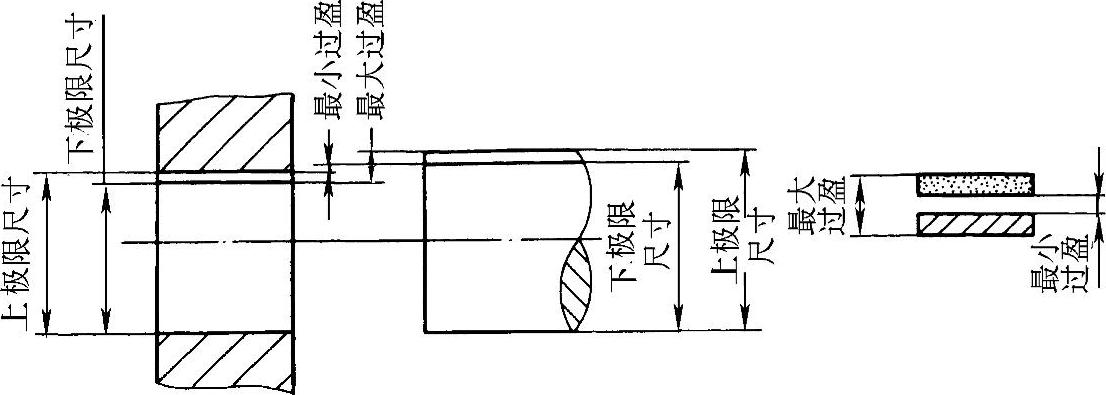

图1-10 过盈配合

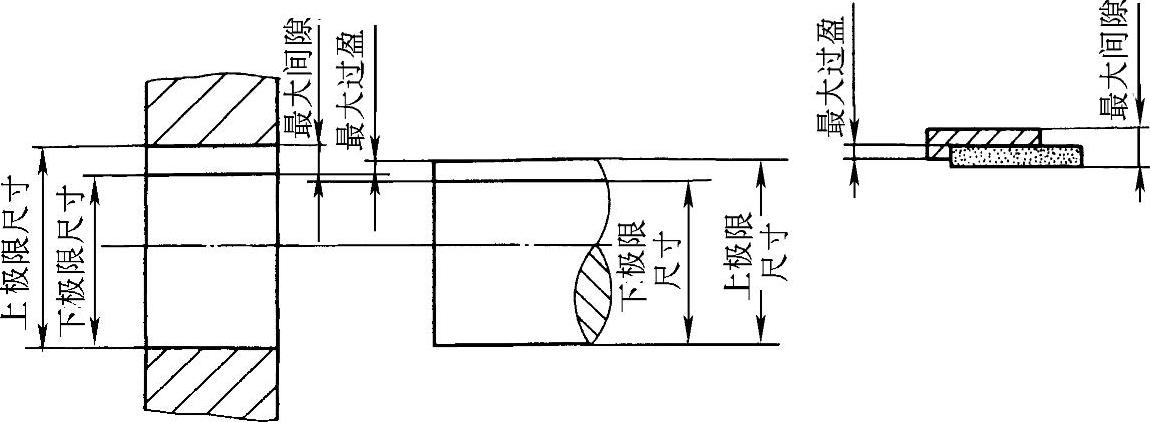

图1-11 过渡配合

5.配合的选择

1）国家标准GB/T 1801—2009在配合种类中规定了优先配合和常用配合。在实际应用中，为获得较好的经济效益，应尽量先选用优先配合，其次选用常用配合，再次选用一般配合的顺序来选择配合。

2）在间隙、过盈、过渡三种配合中，根据使用要求、实际经验、制造工艺性等因素确定配合种类，选取适当的基本偏差代号。

3）在公差等级≤IT8级（P至ZC≤IT7级）的高精度配合中，选择孔比轴低一个标准公差等级；而在＞IT8级的一般配合中，孔与轴的公差等级相同。

4）有时为了特殊需要，也可选用非基准制配合，达到既提高配合精度，又不减小工件的制造公差的目的。此外，也可采用分组装配、配制配合等方法。
