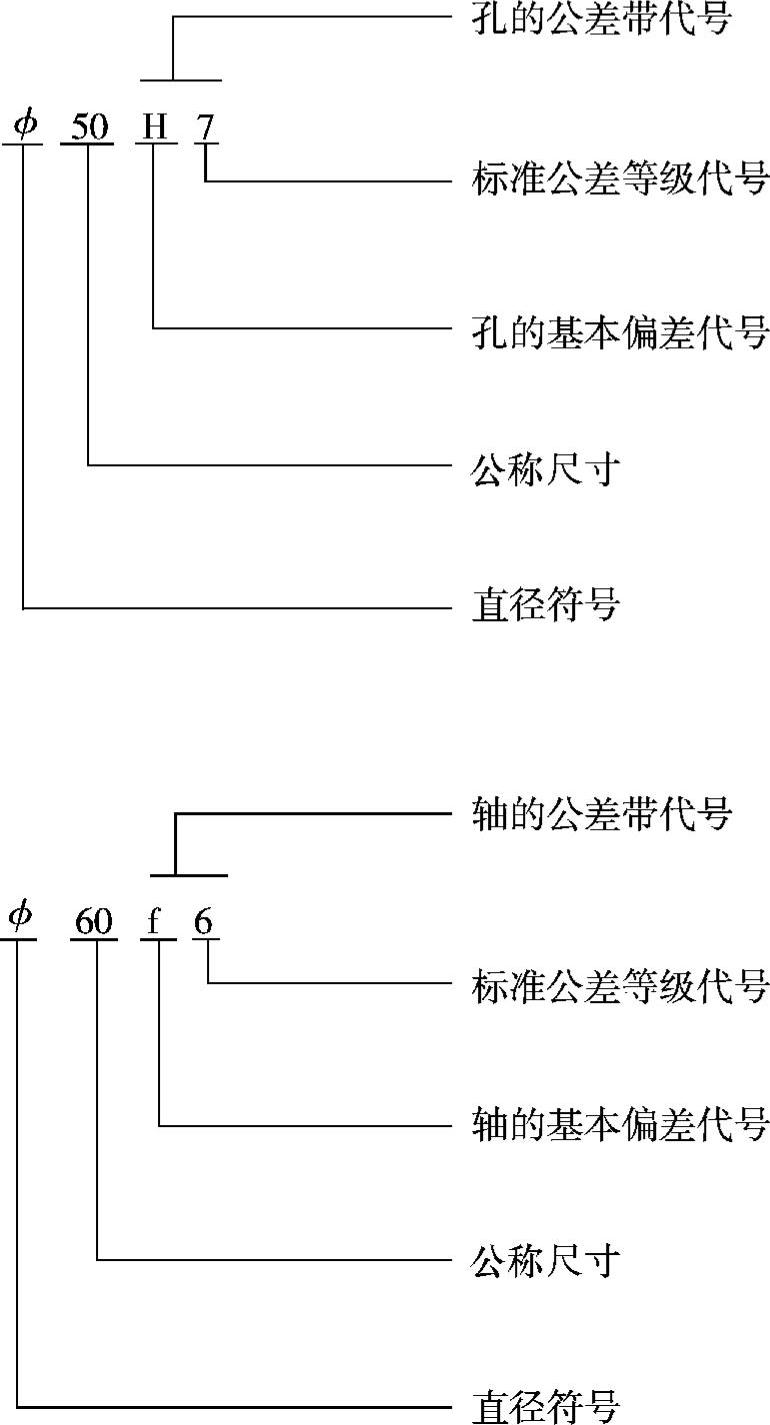

1.公差代号

孔、轴的公差带代号由基本偏差代号和公差等级代号组成。例如：ϕ50H7、ϕ60f6等。即

2.尺寸偏差的计算

在图1-6所示的基本偏差系列中，只画了公差带属于基本偏差一端的极限偏差，而另一端开口处的极限偏差则将由标准公差等级来决定。在实际应用中，先根据公称尺寸查表得出轴或孔的基本偏差值；然后再查表得出标准公差值，再用计算公式计算出另一个极限偏差。如基本偏差是上极限偏差，那另一个极限偏差即下极限偏差，其计算式为

下极限偏差=上极限偏差-标准公差

如基本偏差是下极限偏差，那么另一个极限偏差即上极限偏差，其计算公

式为

上极限偏差=下极限偏差+标准公差

例1 确定ϕ65G9的上、下极限偏差。

解 先由表1-5查出孔的下极限偏差EI=+0.010mm，再由表1-1中查出IT9=0.074mm

然后根据公式

ES=EI+IT9(www.daowen.com)

=+0.010mm+0.074mm

=+0.084mm

所以 ϕ65G9=ϕ65^0.084_0.010mm

例2 确定ϕ26f4的上、下极限偏差。

解 先由表1-4查出轴f的上极限偏差

es=-0.020mm，

由表1-1中查得IT4=0.006mm

然后再根据公式

ei=es-IT4

=-0.020mm-0.006mm

=-0.026mm

所以 ϕ26f4=ϕ26^0.020_0.026mm
