差分变压器式传感器的测量电路设计

时间:2023-06-24 理论教育 版权反馈
【摘要】:为了解决以上问题,目前常用的测量电路有相敏检波电路、差分整流电路、直流差分变压器电路等。直流差分变压器电路原理如图4-9所示,它由直流电源、多谐振荡器、差分整流电路和滤波器组成。图4-9直流差分变压器电路

差分变压器式传感器的测量电路设计

差分变压器随衔铁的位移可输出一个调幅波,因而用电压表来测量存在下述问题:

(1)总有零位电压输出,因而零位附近的小位移量的测量比较困难。

(2)交流电压表无法判断衔铁的移动方向。

为了解决以上问题,目前常用的测量电路有相敏检波电路、差分整流电路、直流差分变压器电路等。

1.相敏检波电路

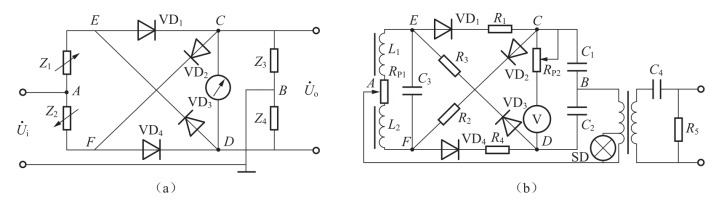

相敏检波电路如图4-7所示。图中,Rp电桥调零电位器

图4-7 带相敏整流的交流电桥

提 醒

(1)电路中需要接入移相电路和放大器。

(2)比较电压一般应为信号电压的3~5倍。

2.差分整流电路(www.daowen.com)

差分整流电路首先对两个二次绕组的感应电动势分别整流,然后把两个整流后的电流或电压串成通路合成输出。几种典型的电路如图4-8所示。

图4-8 差分整流电路

提 醒

(1)差分整流电路不需要比较电压绕组,不需要考虑相位调整和零位输出电压的影响,不必考虑感应和分布电容的影响。

(2)可远距离输送。

(3)还需经过低通滤波电路。

3.直流差分变压器电路

直流差分变压器的工作原理与前面讨论的一般差分变压器相同,差别仅在于仪器所用的电源是直流电源。直流差分变压器电路原理如图4-9所示,它由直流电源、多谐振荡器、差分整流电路和滤波器组成。多谐振荡器提供高频激励电源,它可以是产生正弦波、三角波或方波的电路。

图4-9 直流差分变压器电路
