创建步骤详解:使用相对表面定义特定视角视图

相对视图是利用模型中两个正交的表面或基准面来定义视图方向,从而得到特定视角的视图。在工程图创建过程中,当默认的视图方向不能满足要求时,用户可以使用相对视图来创建所需正交视图。下面介绍相对视图创建的一般操作步骤。

Step1.打开工程图文件D:\sw13.5\work\ch04\ch04.05\ch04.05.02\relative_to_model_view.SLDDRW。

Step2.创建相对视图。

(1)选择命令。选择下拉菜单978-7-111-42475-8-Chapter04-194.jpg命令,系统弹出图4.5.3所示的“相对视图”对话框(一)。

(2)打开模型文件。在图形区单击任意视图,系统自动打开图4.5.4所示的模型文件。

说明:如果要插入的相对视图是图纸中的第一个视图,需要用户在图形区右击,在弹出的快捷菜单中选择978-7-111-42475-8-Chapter04-195.jpg命令来打开模型文件。

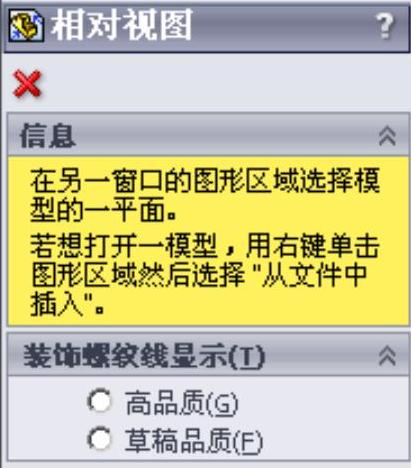

图4.5.3 “相对视图”对话框(一)

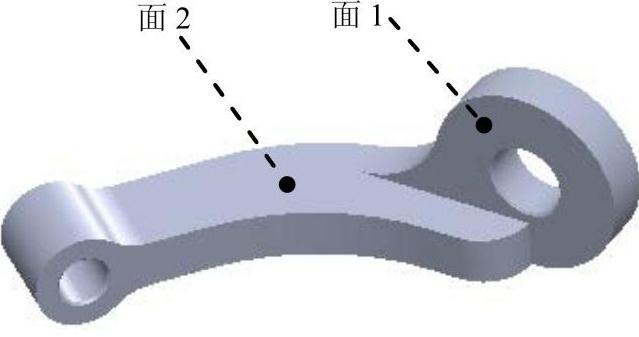

图4.5.4 零件模型(www.daowen.com)

(3)定义视图方向。

①定义第一方向。在图4.5.5所示“相对视图”对话框(二)的978-7-111-42475-8-Chapter04-198.jpg下拉列表中选择978-7-111-42475-8-Chapter04-199.jpg选项,选取图4.5.4所示的“面1”作为“第一方向”的参考平面。

②定义第二方向。在978-7-111-42475-8-Chapter04-200.jpg下拉列表中选择978-7-111-42475-8-Chapter04-201.jpg选项,选取图4.5.4所示的“面2”作为“第二方向”的参考平面。

③在“相对视图”对话框(二)中单击978-7-111-42475-8-Chapter04-202.jpg按钮,返回到工程图环境

(4)放置相对视图。在工程图中选择合适的位置放置相对视图,单击“工程图视图1”对话框的978-7-111-42475-8-Chapter04-203.jpg按钮,完成相对视图的创建,如图4.5.6所示。

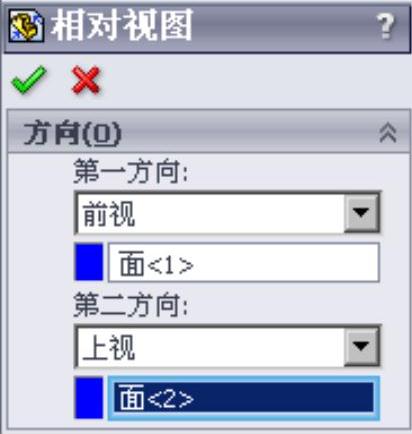

图4.5.5 “相对视图”对话框(二)

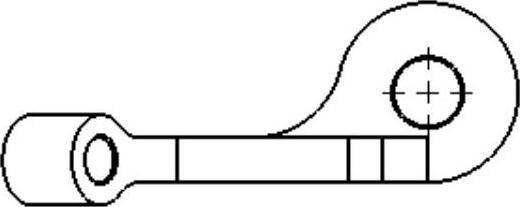

图4.5.6 相对视图
